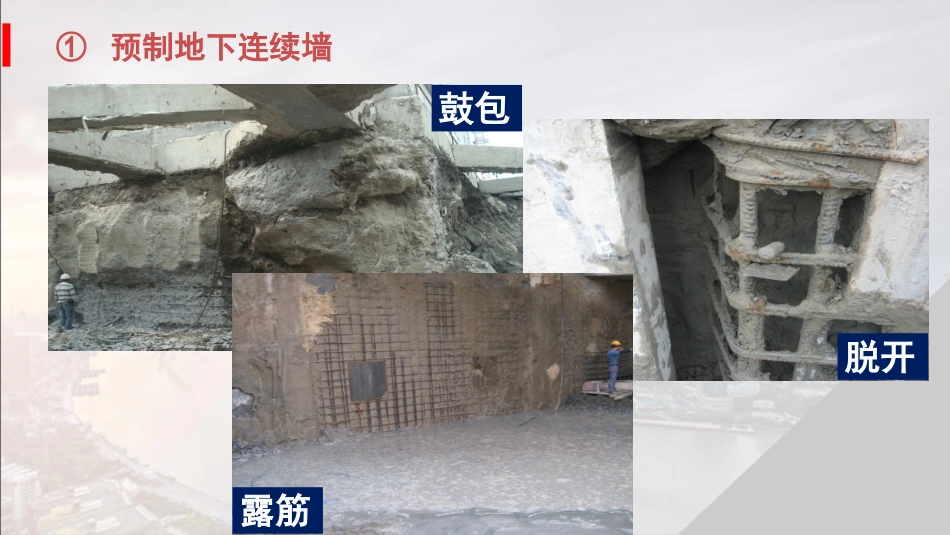

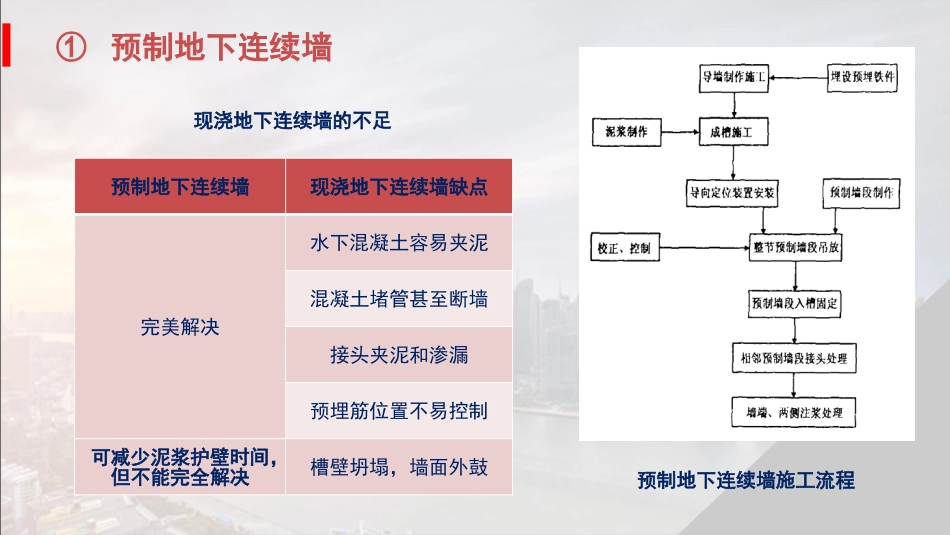

新型工法TAD的介绍浙江省建筑设计研究院浙江吉通地空建筑科技有限公司浙江理工大学，杭州市勘测设计研究院浙江大学，建华建材（中国）集团有限公司①预制地下连续墙鼓包露筋脱开①预制地下连续墙现浇地下连续墙的不足预制地下连续墙现浇地下连续墙缺点完美解决水下混凝土容易夹泥混凝土堵管甚至断墙接头夹泥和渗漏预埋筋位置不易控制可减少泥浆护壁时间，但不能完全解决槽壁坍塌，墙面外鼓预制地下连续墙施工流程①预制连续墙现浇地下连续墙具有施工噪声小、无震动挤压、施工作业程序易于掌握、施工速度快且对环境影响小等优点，但水下进行混凝土浇灌工序等因素不可避免造成程质量存在一些缺陷。上海华东医院设两层地下停车库，基坑开挖深度约9.3m，采用长20.5m、宽4m、厚780mm预制地下连续墙，逆作法施工。华东医院基坑平面（左）和剖面（右）①预制连续墙墙段截面采用空芯形式，场外叠层制作后运输至工程现场。接头处理是在预制墙段相邻两幅安装定位后，在墙缝接头处用小钻机配置专用钻头旋转，并换浆清孔至孔底，再吊放钢筋笼、安放导管、现浇混凝土，完成接头桩。另外，在基坑内侧设置扶壁柱。华东医院预制连续墙截面（左）和接头（右）①预制连续墙综合管廊建设往往采用明挖法施工，容易产生扬尘、噪声等污染，且施工效率不高。“预制地下连续墙”加“叠合板”的地下预制拼装工艺具有绿色环保效益明显、地下空间利用率高、墙体质量可控性强、施工周期有效缩短等优势。桃浦科技智慧城综合管廊工程（一期）试验段②新型装配式地下连续墙/TAD工法TAD工法（TrenchcuttingAssembledDiaphragmwall）渠式切割装配式地下连续墙TRD水泥土地下连续墙内插入预制地下连续墙，在继承预制地下连续墙优点后，完美解决槽壁坍塌问题。p-TAD工法（permanentTrenchcuttingAssembledDiaphragmwall）永临结合渠式切割装配式地下连续墙TAD工法（TrenchcuttingAssembledDiaphragmwall）即渠式切割装配式地下连续墙施工法，该方法涉及在渠式切割水泥土连续墙（或双轮铰成墙）中插入预应力榫卯结构（锁扣）钢筋混凝土预制墙板形成装配式地下连续墙的一种施工工艺。②新型装配式地下连续墙/TAD工法②新型装配式地下连续墙/TAD工法TAD工法（围护）侧壁构件p-TAD工法（结构）侧壁构件②新型装配式地下连续墙/TAD工法②新型装配式地下连续墙/TAD工法节约用地在水泥土连续墙中间插入预制墙板，相比传统地下连续墙建造工艺，无需在接幅的外侧施工止水桩，占用空间减少，节约了建设用地；质量可靠由于是装配式的结构，可以按照规格进行成品预制（在工厂加工制作），在现场装配施工，质量有保障；施工省时与传统的混凝土地下连续墙比较，无需现场制作钢筋笼及浇筑钢筋混凝土连续墙的混凝土的养护，可以节省施工工期一半左右；绿色环保因采用了预制构件，只需现场装配，不产生泥浆外运，有利于环境的保护；适应性高由于是预制构件装配，不需在场内绑扎钢筋骨架，更能适应在有限（狭窄）场地施工。两墙合一在建筑前期起到止水挡土功能，同时有效减少施工时间和施工成本。浙江吉通地空建筑科技有限公司在深入研究现场成槽地连墙、装配式地连墙等技术后，去其糟粕，取其精华；发挥多年在国内进行渠式切割水泥土墙（TRD）施工工艺的优势，与预应力技术相结合，改造传统地连墙的连接方法，消化吸收国外相关技术，创造了TAD工法。浙江吉通地空建筑科技有限公司联合浙江大学滨海和城市岩土工程研究中心，浙江省建筑设计研究院，浙江理工大学，建华建材（中国）有限公司，上海工程机械厂有限公司等深入开展产学研合作，对TAD工法的设计计算理论、墙板制备技术、机械制造等关键技术进行系统攻关，开创地下空间开发利用新工法。②新型装配式地下连续墙/TAD工法单向隧道U型槽双向隧道②新型装配式地下连续墙/TAD工法深基坑②新型装配式地下连续墙/TAD工法（适用于地下室）②新型装配式地下连续墙/TAD工法“预制地下连续墙”加“叠合板”（适用于地下管廊）TRD主机切割沟槽，准备预制板桩经纬仪校准板桩垂直度在预制板桩上安装测斜仪感应器插入预制板桩板桩就位上下板桩准确拼接②新型装配式地下连续...
