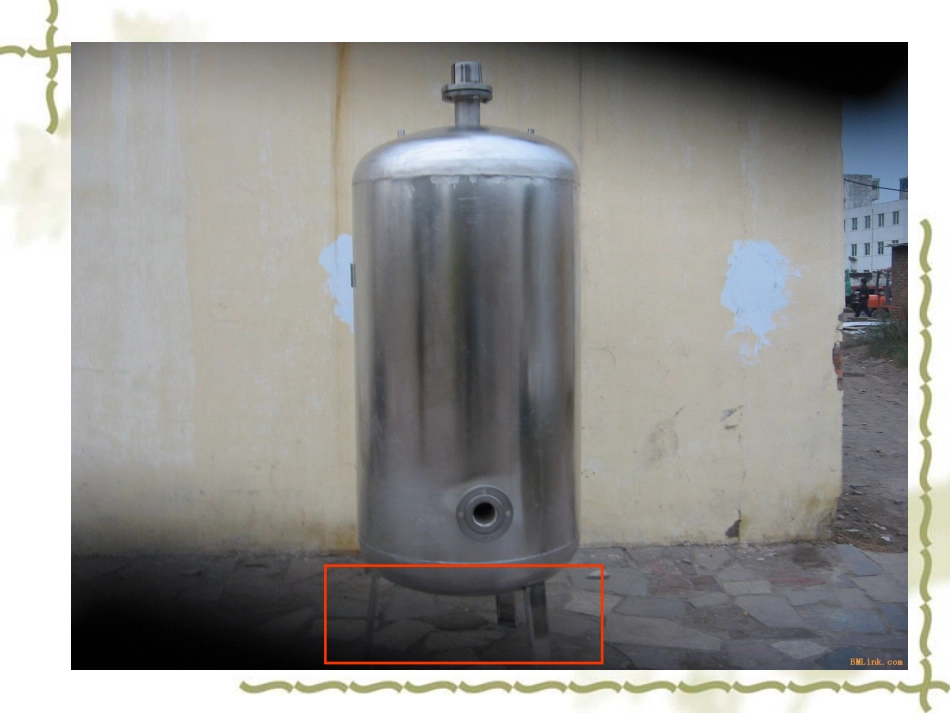

整理课件第三章压力容器的整体设计问题第三章压力容器的整体设计问题整理课件整理课件整理课件整理课件整理课件整理课件整理课件整理课件支座耳式支座支承式支座腿式支座裙式支座立式支座鞍式支座圈式支座支腿支座卧式支座第三节支座第三章压力容器的整体设计问题整理课件1.立式容器支座（1）耳式支座（悬挂式支座）第三章压力容器的整体设计问题整理课件1.立式容器支座（1）耳式支座（悬挂式支座）结构：由筋板和支脚板组成，广泛用于反应釜及立式换热器等直立设备上。特点：简单、轻便，但对器壁会产生较大的局部应力。因此，当容器较大或器壁较薄时，应在支座与器壁间加一垫板，垫板的材料最好与筒体材料相同。筋板和底板材料为Q235－A·F标准：JB/T4725《耳式支座》，它将耳式支座分为A型（短臂）和B型（长臂）两类，每类又有带垫板和不带垫板两种，不带垫板的分别以AN和BN表示。B型耳式支座有较大的安装尺寸，当容器外面包有保温层，或者将容器直接放置在楼板上时，宜选用B型。第三章压力容器的整体设计问题整理课件一台设备一般配置2－4个支座。必要时也可适当增加，但在安装时不容易保证各支座在同一平面上，也就不能保证各耳座受力均匀。对于大型薄壁容器或支座上载荷较大时，可将各支座的底板连成一体组成圈座，既改善了容器局部受载过大，又可避免各耳座受力不均。圈座第三章压力容器的整体设计问题耳座数量整理课件（1）根据设备重量和支座个数粗略估算单个支座的载荷Q。耳式支座的选用步骤：第三章压力容器的整体设计问题（2）确定支座型式后，从JB/T4725中按照公称直径DN和允许载荷等于或大于计算载荷（即[Q]≥Q）的原则选出标准支座。整理课件第三章压力容器的整体设计问题（3）按照设备重量及作用在容器上的外载荷，算出每个支座需要承担的实际载荷Q，使Q≤［Q］。引入不均匀系数k，安装3个支座时，取k=1，安装3个以上支座时，取k＝0.83在确定载荷Q时，须考虑到设备在安装时可能出现的全部支座未能同时受力等情况。（4）校核支座处圆筒所受的支座弯矩ML，使ML＜［ML］。整理课件表1支座型式特征第三章压力容器的整体设计问题整理课件第三章压力容器的整体设计问题整理课件第三章压力容器的整体设计问题整理课件第三章压力容器的整体设计问题整理课件第三章压力容器的整体设计问题整理课件标记方法JB/T4725-92，耳座XX支座号（1~8）型号（A，AN，B，BN）注：1、若垫板厚度δ3与标准尺寸不同，则在设备图纸零件名称或备注中注明。如：δ3＝12。2、支座及垫板的材料应在设备图样的材料栏内标注，表示方法如下：支座材料/垫板材料，无垫板时，只注支座材料。标记示例JB/T4725-92，耳座B3材料：Q235-A·F/0Cr19Ni9第三章压力容器的整体设计问题整理课件第三章压力容器的整体设计问题（2）支承式支座整理课件（2）支承式支座结构：在容器封头底部焊上数根支柱，直接支承在基础地面上。应用：高度不大、安装位置距基础面较近且具有凸形封头的立式容器。特点：简单方便，但它对容器封头会产生较大的局部应力，因此当容器较大或壳体较薄时，必须在支座和封头间加垫板，以改善壳体局部受力情况。标准：JB/T4724《支承式支座》它将支承式支座分为A型和B型，A型支座由钢板焊制而成；B型支座采用钢管作支柱。支座与封头连接处是否加垫板，应根据容器材料和容器与支座焊接部位的强度及稳定性决定。第三章压力容器的整体设计问题整理课件表1支座型式特征材料A型支座筋板和底板的材料为Q235－A·F；B型支座钢管材料钢号为10，底板材料均为Q235－A·F。垫板材料一般与容器封头材料相同。第三章压力容器的整体设计问题整理课件标记方法JB/T4724-92，支座XX支座号（1~8）支座型号（A，B）注：1、若支座高度h、垫板厚度δ3与标准尺寸不同，则在设备图纸零件名称或备注中注明。如：h=450，δ3＝14。2、支座及垫板的材料应在设备图样的材料栏内标注，表示方法如下：支座材料/垫板材料。标记示例JB/T4724-92，支座B4，h=600，δ3＝12材料：10，Q235-A·F/0Cr19Ni9第三章压力容器的整体设计问题整理课件（3）腿式支座（支腿）第三章压力容器的整体设计问题整理课件标准：标准：JB/T4713《腿...
