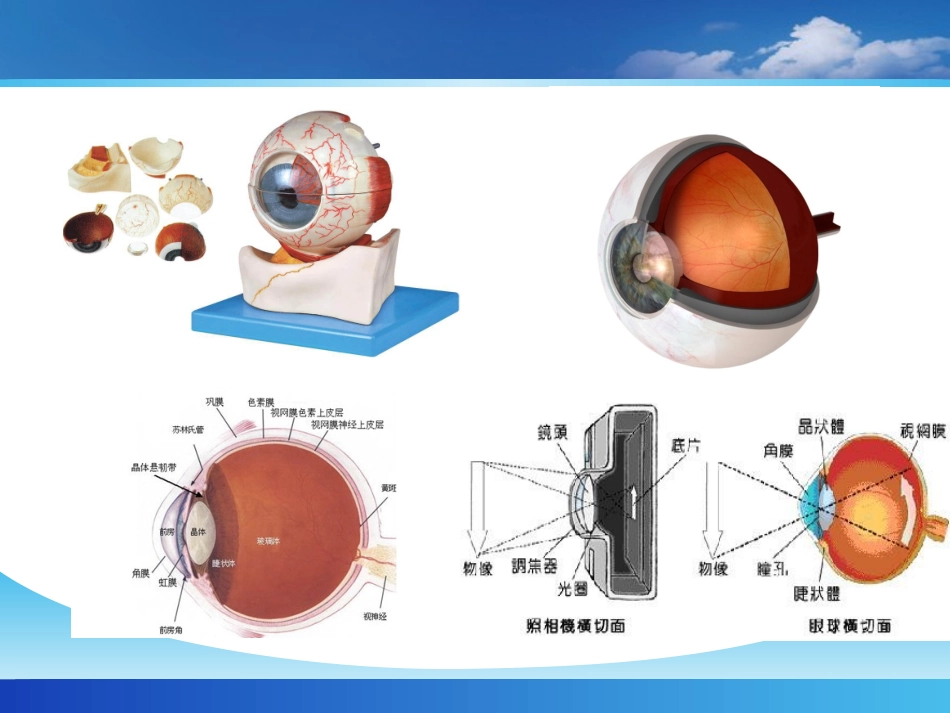

眼视光器械学眼视光器械学绪论眼视光研究对象:人眼眼科的起点和终点眼视光器械有何需要眼球结构很小,借助器械放大眼球内部结构隐蔽,借助器械“透视”观看比较主观,借助器械客观化(捕捉影像)定性定量需要,借助器械数据化眼视光仪器的基本光学结构接收(观察)系统照明系统眼视光仪器的基本光学结构接收(观察)系统望远系统显微系统摄影放映系统眼视光仪器的基本光学结构照明系统直接照明亮度不高临界照明照明不均匀柯拉照明眼视光器械的分类眼科临床检查、诊断用仪器裂隙灯显微镜、检眼镜、眼压计、眼底照相、眼科超声、视野计、OCT等眼视光器械的分类屈光、视功能方面检测仪角膜曲率计、角膜地形图、电脑验光仪、检影镜等眼镜片、角膜接触镜的检测仪器焦度计、投影仪等眼视光器械的分类眼视光器械的分类治疗用设备激光治疗仪、准分子激光治疗仪等现代眼视光器械发展特点系列化附件多多功能裂隙灯显微镜裂隙灯显微镜SlitlampmicroscopeSlitlampmicroscope工欲善其事,必先利其器主要内容三、裂隙灯数字化图像系统一、裂隙灯工作原理及使用方法二、裂隙灯常用附属仪器1911年Gullstrand发明1920年Vogt改进1967年我国试制成功裂隙灯显微镜的基本构造照明系统观察系统工作台滑台头靠裂隙灯显微镜照明系统卤素灯泡裂隙灯显微镜观察系统模板可变的放大率双目系统倍率调节旋钮裂隙灯显微镜共轴共焦裂隙灯显微镜观察系统低倍放大率眼睛概况眼睑球结膜、巩膜角膜、前房、虹膜3和9点钟角膜染色引起角巩缘和结膜充血中倍放大率结构上皮基质内皮隐形眼镜配适镜片情况角膜清创术后高倍放大率详细上皮、内皮变化基质条纹、皱褶圆锥角膜Vogt氏条纹内皮细胞大小变异上皮微囊检查前准备调整焦面调节亮度调节倍率调节目镜调整患者位置右手调整仪器,左手撑翻开被检眼照明观察技术种类弥散投照法直接投照法滤光式投照法间接投照法背面照明法1、弥散投照法方法光源加覆毛面滤光镜观察夹角30°-50°裂隙宽度宽大或完全打开放大程度低倍观察到全景观察内容隐形眼镜的配适评估外眼各部总体2、直接投照法方法观察夹角30°-50°裂隙宽度0.2mm-1.5mm或圆锥形光束放大程度低倍至中高倍观察局部晶状体的光学切面角膜光学切面点状角膜炎角膜基质的角膜神经纤维正常角膜角膜异物3、滤光式投照法方法观察夹角30°-50°钴蓝光源加毛面滤光镜,物镜加黄色滤光镜裂隙宽度宽大放大程度低倍至中高倍1%荧光素钠RGP镜的配适评估病毒性角膜炎角膜染色角膜荧光染色4、间接投照法(后照法)方法折射与观察夹角45~600放大程度中至高倍投照亮度低至中度上皮营养不良微囊微泡上皮糜烂角巩缘血管充血新生血管胶状沉淀物5、背面照明法(反光法)维护与保养通风良好,环境干燥光学镜片,保持清洁避免接触,及时擦净搬动小心,避免摔坏及时防尘,用完关灯!常用附属仪器房角镜角膜厚度计视网膜视力计激光光凝装置数字化图像系统思考题常见的观察系统及照明系统裂隙灯显微镜的构造弥散投照法、直接投照法、滤光式投照法的操作要点
