光伏区接地网施工方案

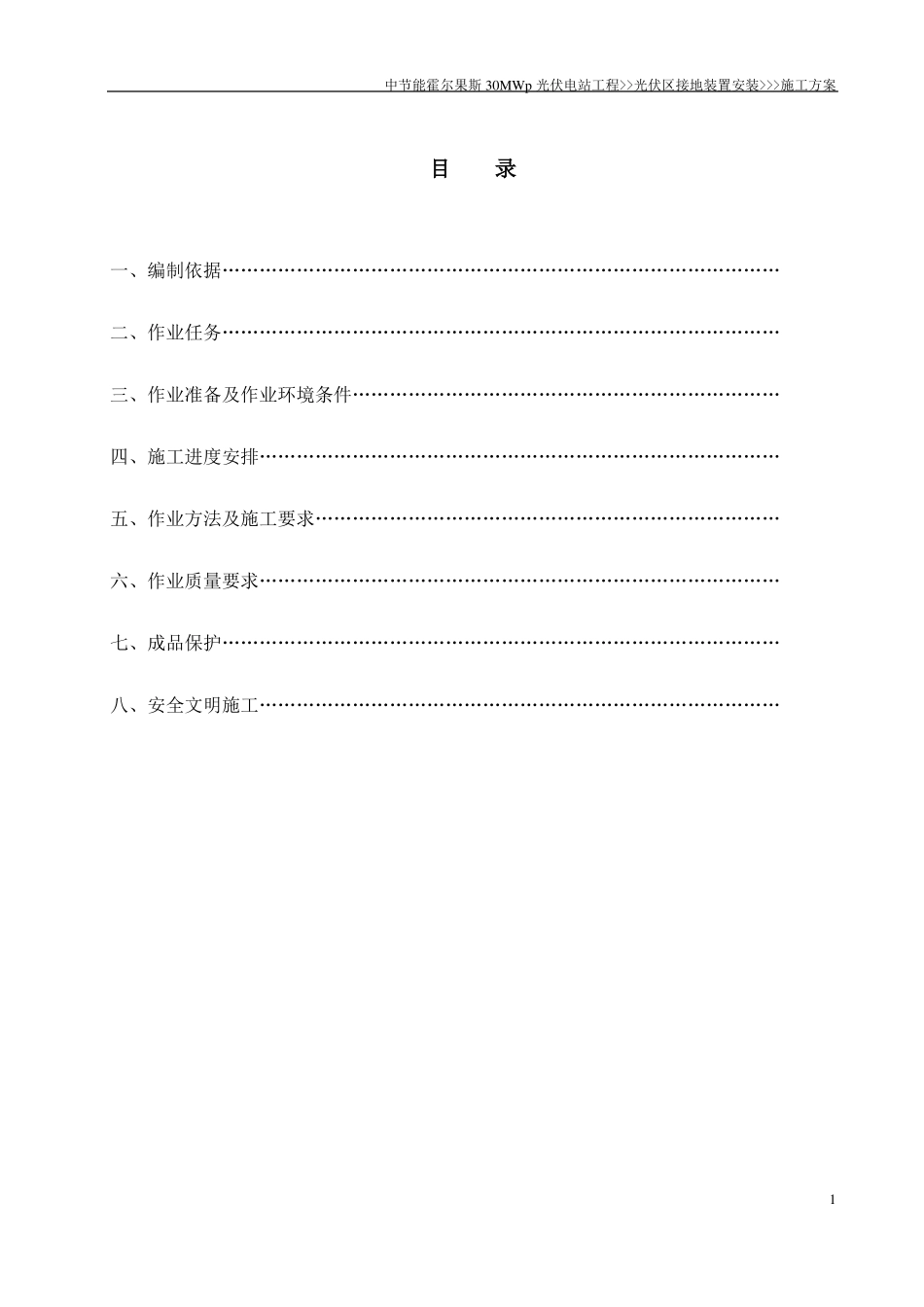

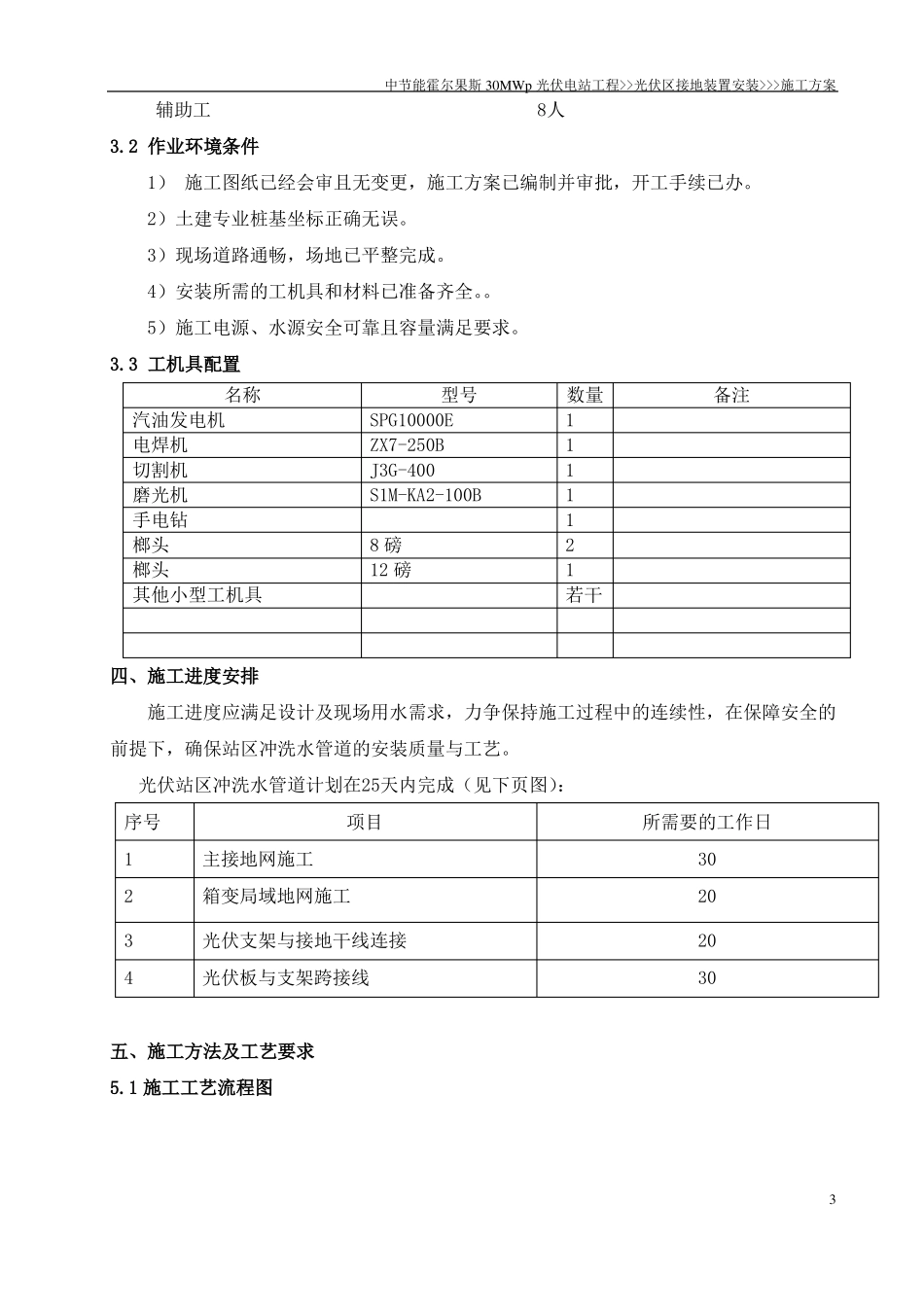

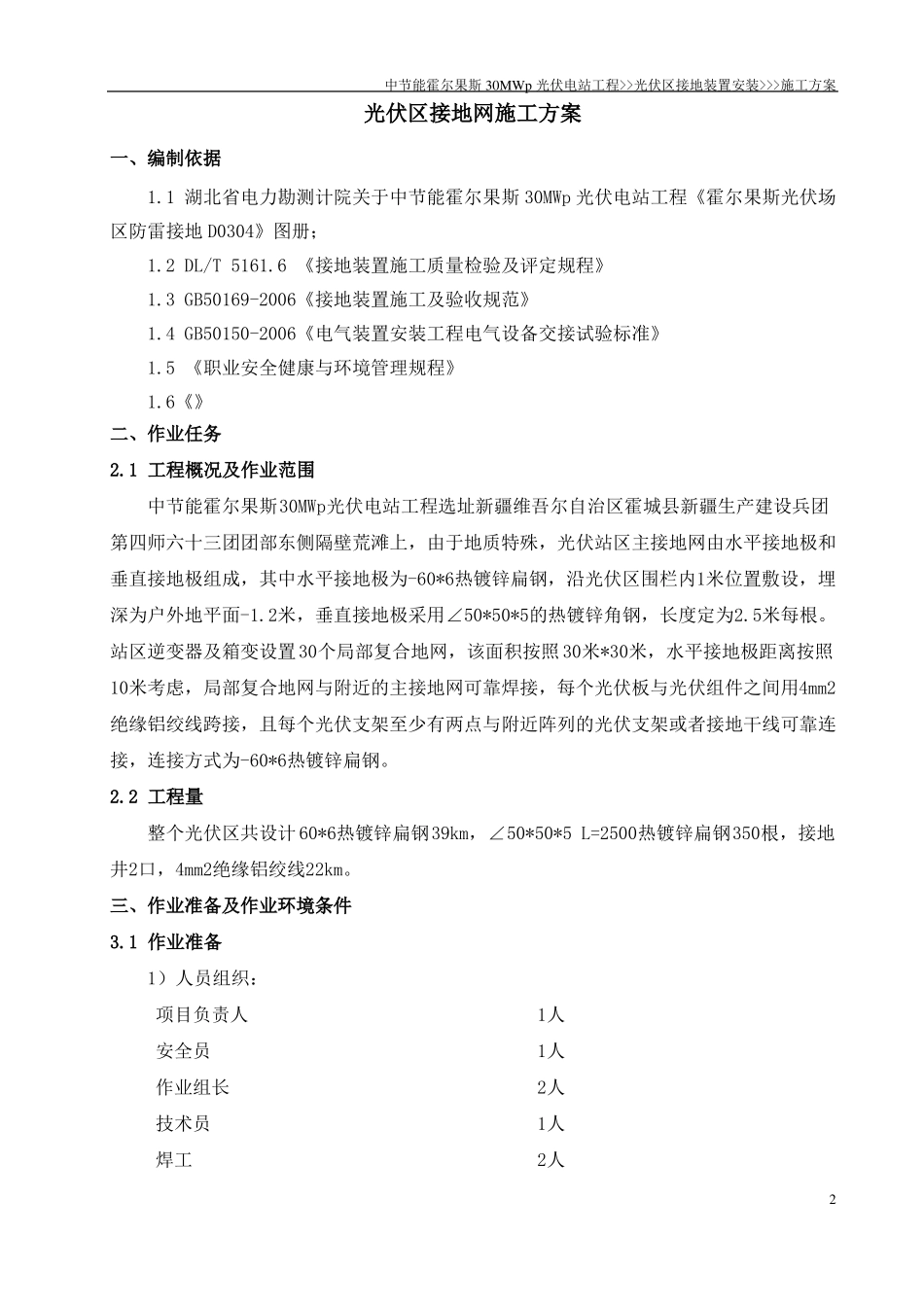

中节能霍尔果斯 30MWp 光伏电站工程>>光伏区接地装置安装>>>施工方案目录一、编制依据………………………………………………………………………………二、作业任务………………………………………………………………………………三、作业准备及作业环境条件……………………………………………………………四、施工进度安排…………………………………………………………………………五、作业方法及施工要求…………………………………………………………………六、作业质量要求…………………………………………………………………………七、成品保护………………………………………………………………………………八、安全文明施工…………………………………………………………………………1中节能霍尔果斯 30MWp 光伏电站工程>>光伏区接地装置安装>>>施工方案光伏区接地网施工方案一、编制依据1.1 湖北省电力勘测计院关于中节能霍尔果斯 30MWp 光伏电站工程《霍尔果斯光伏场区防雷接地 D0304》图册；1.2 DL/T 5161.6 《接地装置施工质量检验及评定规程》1.3 GB50169-2006《接地装置施工及验收规范》1.4 GB50150-2006《电气装置安装工程电气设备交接试验标准》1.5 《职业安全健康与环境管理规程》1.6《》二、作业任务2.1 工程概况及作业范围中节能霍尔果斯30MWp光伏电站工程选址新疆维吾尔自治区霍城县新疆生产建设兵团第四师六十三团团部东侧隔壁荒滩上，由于地质特殊，光伏站区主接地网由水平接地极和垂直接地极组成，其中水平接地极为-60*6热镀锌扁钢，沿光伏区围栏内1米位置敷设，埋深为户外地平面-1.2米，垂直接地极采用∠50*50*5的热镀锌角钢，长度定为2.5米每根。站区逆变器及箱变设置30个局部复合地网，该面积按照 30米*30米，水平接地极距离按照10米考虑，局部复合地网与附近的主接地网可靠焊接，每个光伏板与光伏组件之间用4mm2绝缘铝绞线跨接，且每个光伏支架至少有两点与附近阵列的光伏支架或者接地干线可靠连接，连接方式为-60*6热镀锌扁钢。2.2 工程量整个光伏区共设计 60*6热镀锌扁钢39km，∠50*50*5 L=2500热镀锌扁钢350根，接地井2口，4mm2绝缘铝绞线22km。三、作业准备及作业环境条件3.1 作业准备1）人员组织：项目负责人 1人安全员 1人作业组长 2人技术员 1人焊工 2人2中节能霍尔果斯 30MWp 光伏电站工程>>光伏区接地装置安装>>>施工方案辅助工 8人3.2 作业环境条件1） 施工图纸已经会审且无...
