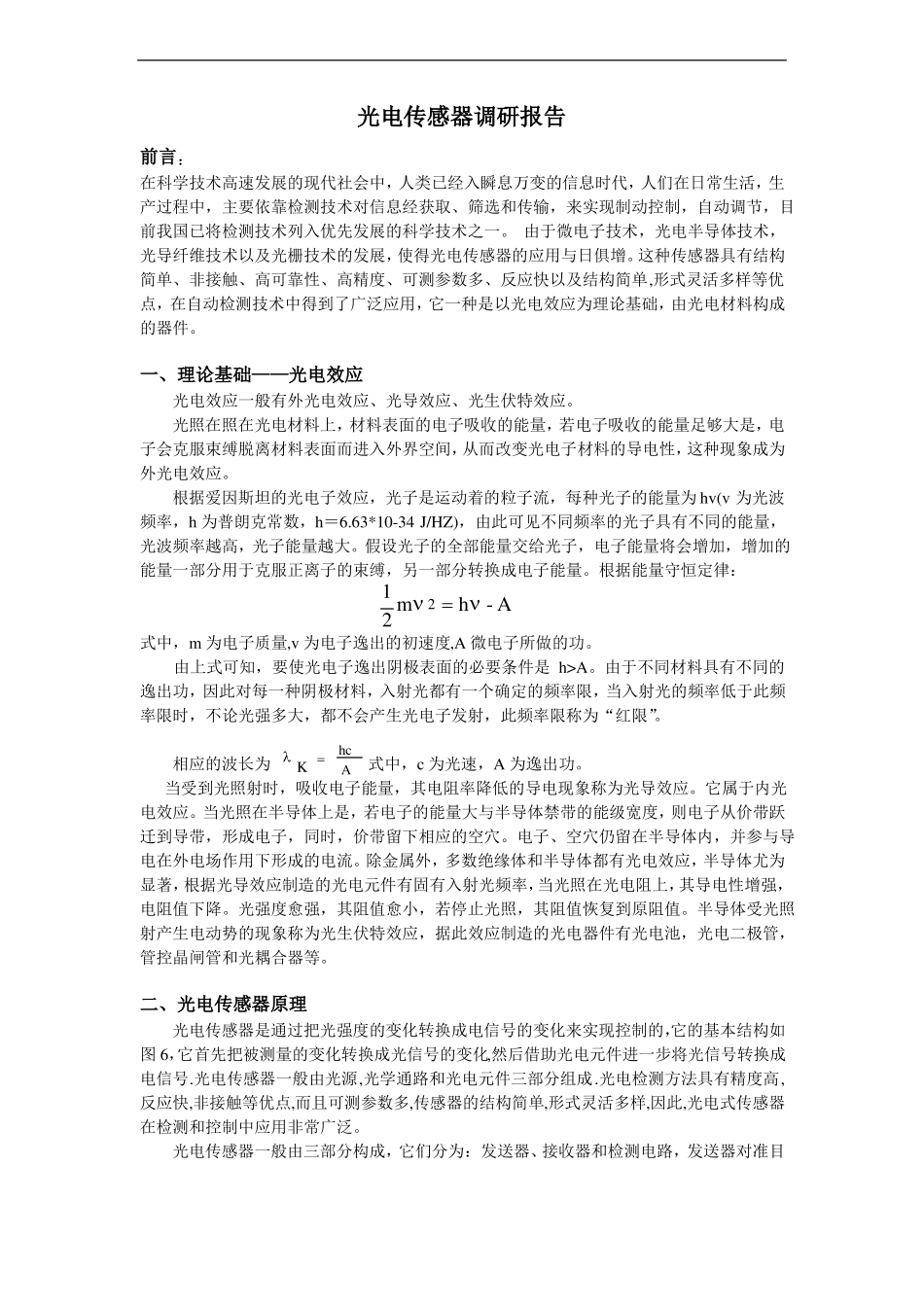

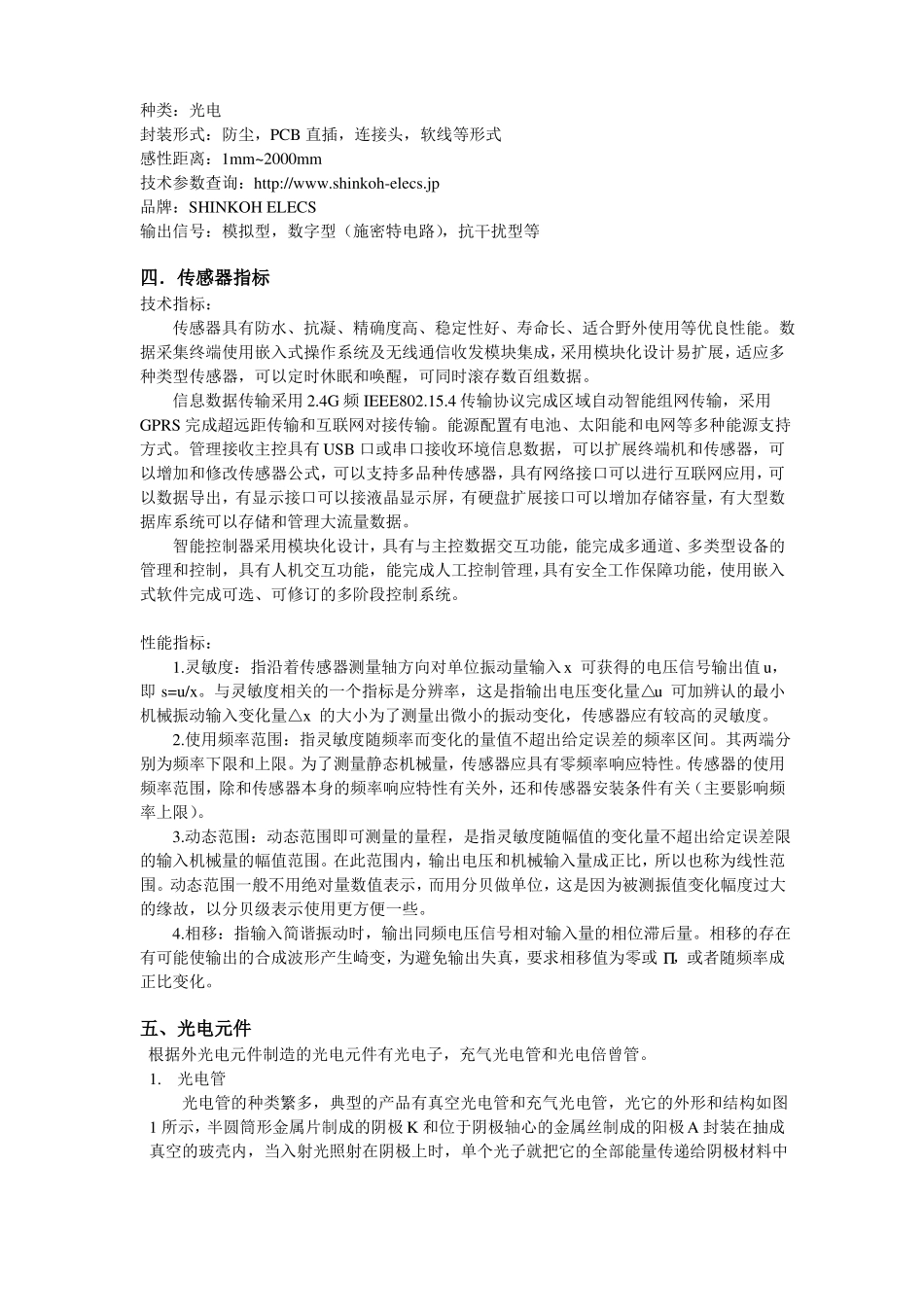

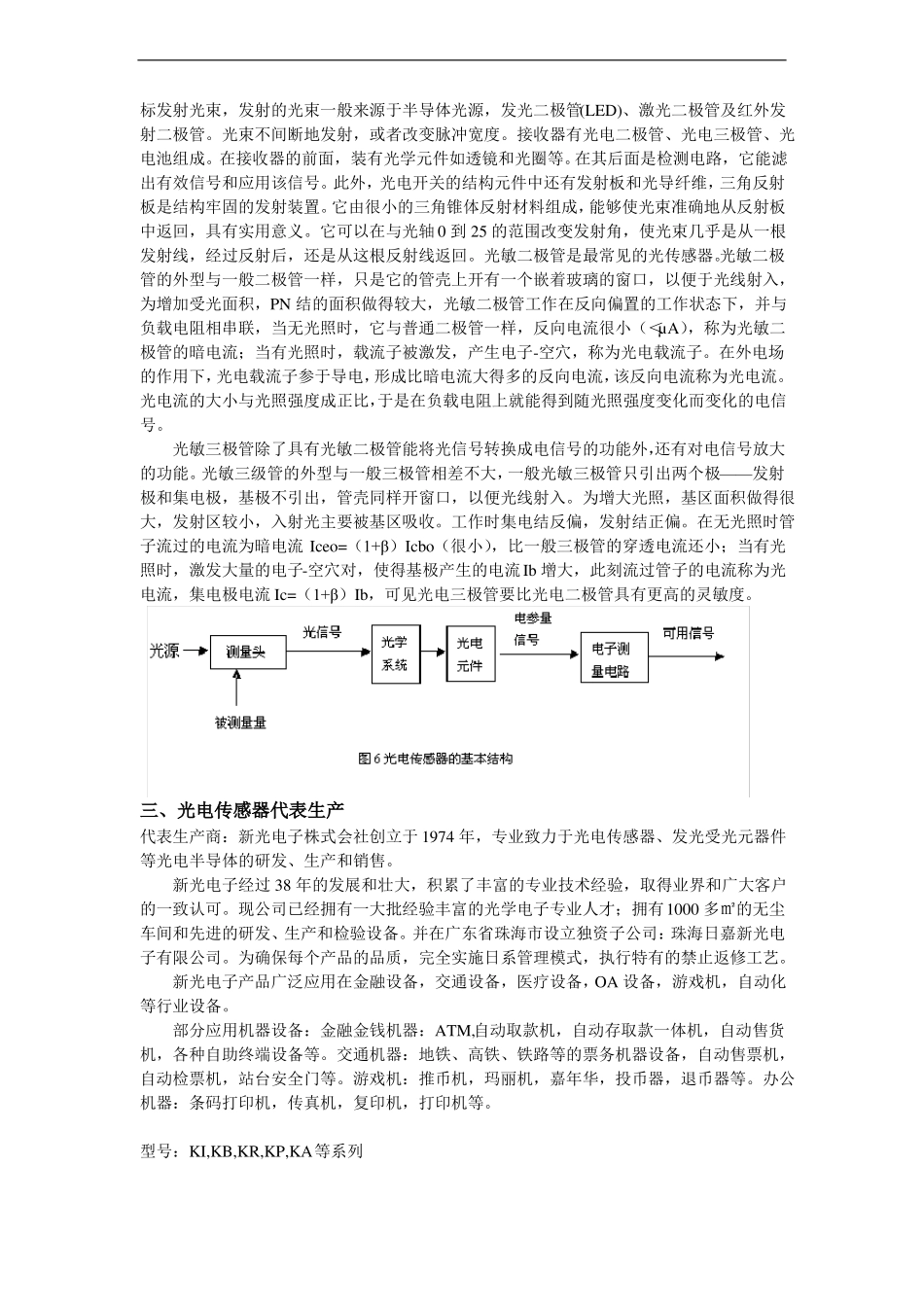

光电传感器调研报告前言：在科学技术高速发展的现代社会中，人类已经入瞬息万变的信息时代，人们在日常生活，生产过程中，主要依靠检测技术对信息经获取、筛选和传输，来实现制动控制，自动调节，目前我国已将检测技术列入优先发展的科学技术之一。 由于微电子技术，光电半导体技术，光导纤维技术以及光栅技术的发展，使得光电传感器的应用与日俱增。这种传感器具有结构简单、非接触、高可靠性、高精度、可测参数多、反应快以及结构简单,形式灵活多样等优点，在自动检测技术中得到了广泛应用，它一种是以光电效应为理论基础，由光电材料构成的器件。一、理论基础——光电效应光电效应一般有外光电效应、光导效应、光生伏特效应。光照在照在光电材料上，材料表面的电子吸收的能量，若电子吸收的能量足够大是，电子会克服束缚脱离材料表面而进入外界空间，从而改变光电子材料的导电性，这种现象成为外光电效应。根据爱因斯坦的光电子效应，光子是运动着的粒子流，每种光子的能量为 hv(v 为光波频率，h 为普朗克常数，h＝6.63*10-34 J/HZ)，由此可见不同频率的光子具有不同的能量，光波频率越高，光子能量越大。假设光子的全部能量交给光子，电子能量将会增加，增加的能量一部分用于克服正离子的束缚，另一部分转换成电子能量。根据能量守恒定律：12m h - A2式中，m 为电子质量,v 为电子逸出的初速度,A 微电子所做的功。由上式可知，要使光电子逸出阴极表面的必要条件是 h>A。由于不同材料具有不同的逸出功，因此对每一种阴极材料，入射光都有一个确定的频率限，当入射光的频率低于此频率限时，不论光强多大，都不会产生光电子发射，此频率限称为“红限”。hc K 相应的波长为A式中，c 为光速，A 为逸出功。当受到光照射时，吸收电子能量，其电阻率降低的导电现象称为光导效应。它属于内光电效应。当光照在半导体上是，若电子的能量大与半导体禁带的能级宽度，则电子从价带跃迁到导带，形成电子，同时，价带留下相应的空穴。电子、空穴仍留在半导体内，并参与导电在外电场作用下形成的电流。除金属外，多数绝缘体和半导体都有光电效应，半导体尤为显著，根据光导效应制造的光电元件有固有入射光频率，当光照在光电阻上，其导电性增强，电阻值下降。光强度愈强，其阻值愈小，若停止光照，其阻值恢复到原阻值。半导体受光照射产生电动势的现象称为光生伏特效应，据此效应制造的光电器件有光电池，光电二极管，管控晶闸管和光耦...
