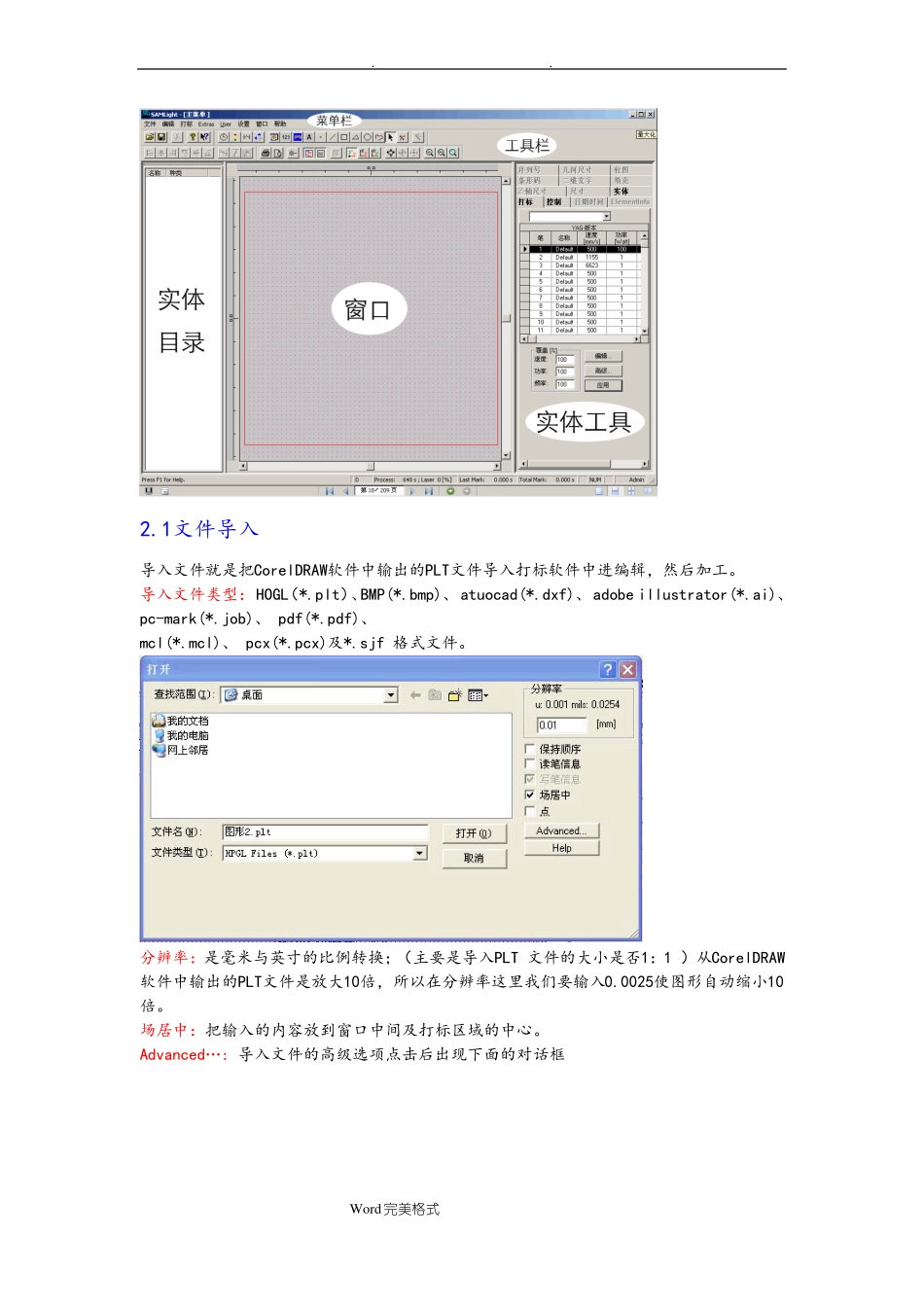

..激光打标机培训资料一、 硬件部分1.1 外观1.2 硬件组成① 光路部分：激光器，振镜；② 电路部分：主控箱，振镜电源，红光电源，电脑；1.3 开机顺序①②③④⑤总电源；电脑开关；激光电源开关；振镜电源开关；红光电源开关。1.4 关机顺序① 激光电源开关；② 振镜电源开关；③ 红光电源开关；④ 关闭电脑；⑤ 总电源。二、软件部分（SAMlight）2.1 界面Word 完美格式..2.1文件导入导入文件就是把CorelDRAW软件中输出的PLT文件导入打标软件中进编辑，然后加工。导入文件类型： HOGL（*.plt）、BMP(*.bmp)、 atuocad(*.dxf)、 adobe illustrator(*.ai)、pc-mark(*.job)、 pdf(*.pdf)、mcl(*.mcl)、 pcx(*.pcx)及*.sjf 格式文件。分辨率：是毫米与英寸的比例转换；（主要是导入PLT 文件的大小是否1：1 ）从CorelDRAW软件中输出的PLT文件是放大10倍，所以在分辨率这里我们要输入0.0025使图形自动缩小10倍。场居中：把输入的内容放到窗口中间及打标区域的中心。Advanced…: 导入文件的高级选项点击后出现下面的对话框Word 完美格式..Import to pen Groups:让图形按颜色自动分层。Close Open PolyLines:让图形自动解散成一个一个的小单元。Optimize PolyLines and LineArrays:优化填充，提高打标速度。*三个选项主要针对PLT 文件，可以解散PLT 文件的图形，三个选项全选，导入的图形，可以在编辑菜单中解散群组。把图形分解;如果不选，导入的图形就不能解散群组2.2保存文件保存正在编辑的工作为*.sjf 文件。如果是以前没有保存过的文件，操作方法类似“保存到”保存到:打开保存对话框，保存正在编辑的工作为一个新的*.sjf 文件。在此过程中可以给文件命名实体：是要保存的内容。覆盖实体：覆盖以前的实体内容。材料：选中此选项可以保存此文件的打标参数。☆2.3 打标参数定义每个图形打标时都需要一支笔（一组打标参数）就是图层。默认情况下是第一支笔。为了区分不同的图层，用户可以给不同的图层定义不同的颜色。Word 完美格式..笔：显示图层的编号名称：图层的名字速度：打标速度，单位：mm/s（毫米每秒）功率：激光器出光功率，单位：Watt（瓦特）频率：激光频率，单位：kHz（千赫兹）覆盖（％）：对笔设置中速度/功率/频率的值按百分比进行缩放。笔设置中的原有值不变应用：对选中对象应用当前编辑的打标设置。编辑...：打开编辑对话框，对所选图层的参数（功率、速度、频率）进修改，就是下面要介绍的。笔...
