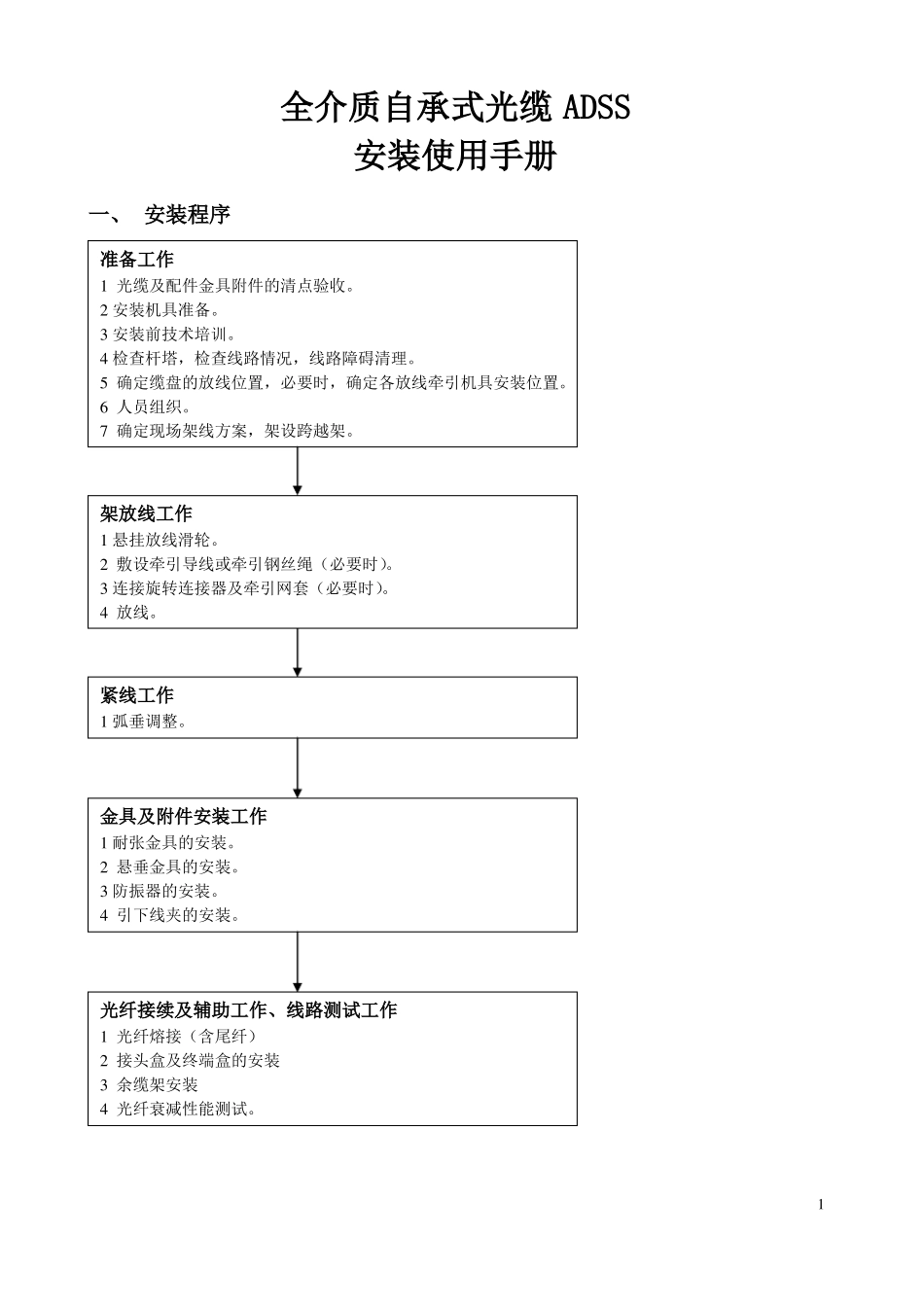

全介质自承式光缆 ADSS安装使用手册一、 安装程序准备工作1 光缆及配件金具附件的清点验收。2 安装机具准备。3 安装前技术培训。4 检查杆塔，检查线路情况，线路障碍清理。5 确定缆盘的放线位置，必要时，确定各放线牵引机具安装位置。6 人员组织。7 确定现场架线方案，架设跨越架。架放线工作1 悬挂放线滑轮。2 敷设牵引导线或牵引钢丝绳（必要时）。3 连接旋转连接器及牵引网套（必要时）。4 放线。紧线工作1 弧垂调整。金具及附件安装工作1 耐张金具的安装。2 悬垂金具的安装。3 防振器的安装。4 引下线夹的安装。光纤接续及辅助工作、线路测试工作1 光纤熔接（含尾纤）2 接头盒及终端盒的安装3 余缆架安装4 光纤衰减性能测试。1二、安装工作的职能分配1 建设单位负责线路障碍清理工作，相关停航、停电工作安排，青苗赔偿工作，有关进站施工工作票开票及联络工作，相关协调工作。2 技术督导人员及接续人员在工作时交通由建设单位安排。3 施工安装单位对光缆安装全过程负责。如安装前准备工作，金具及附件的安装工作，放线和紧线工作，余缆架、接头盒、终端盒安装固定工作。4 施工人员组织由施工单位负责。5 供货单位对安装过程技术培训、技术指导负责，负责光纤（尾纤）接续工作。三、 准备工作1 产品储运ADSS 运输和贮存时应注意:a) 不得使缆盘平放和堆放;b) 盘装 ADSS 应按缆盘标明的旋转方向滚动,但不得作长距离的滚动;c) 缆盘在装卸时不得冲撞、挤压和任何机械损伤，并应采用叉车装卸;d) 防止受潮和长时间暴晒;e) 贮运温度应控制在-40℃～+60℃范围内。2安装前 ADSS 及金具附件现场验收在 ADSS 光缆运到现场后,应根据合同要求,对运到工地的 ADSS 光缆及金具附件进行现场验收。3安装前的人员培训3.1 人员要求全介质自承式光缆安装方法适合于现有的电力传输线路，所使用的配套金具与电力输电线上使用的金具相类似。但安装者应有 ADSS 或有关架空导线的安装经验。能适高空作业.3.2 培训内容3.2.1 施工单位应严格贯彻电力工业技术管理、电力安全与现场检修等规定，对施工操作人员进行有效的安全培训。3.2.2 技术督导人员根据光缆施工手册对施工人员就对光缆架设有关要求,对光缆的特殊保护要求进行有效的培训,施工人员对有关设备及金具应进行试组装和试操作，以保证人身与设备安全，并确保工程质量和施工进度。4主要安装机具及工具准备要求表 1名称张力机牵引机放线机放线架铁杆吊车滑轮无扭...
