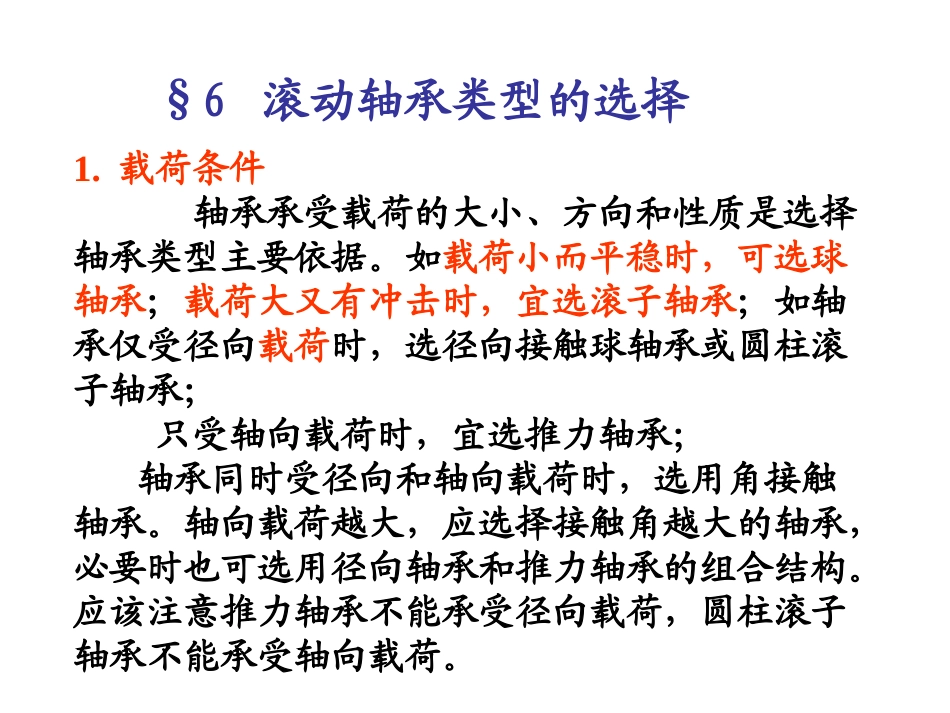

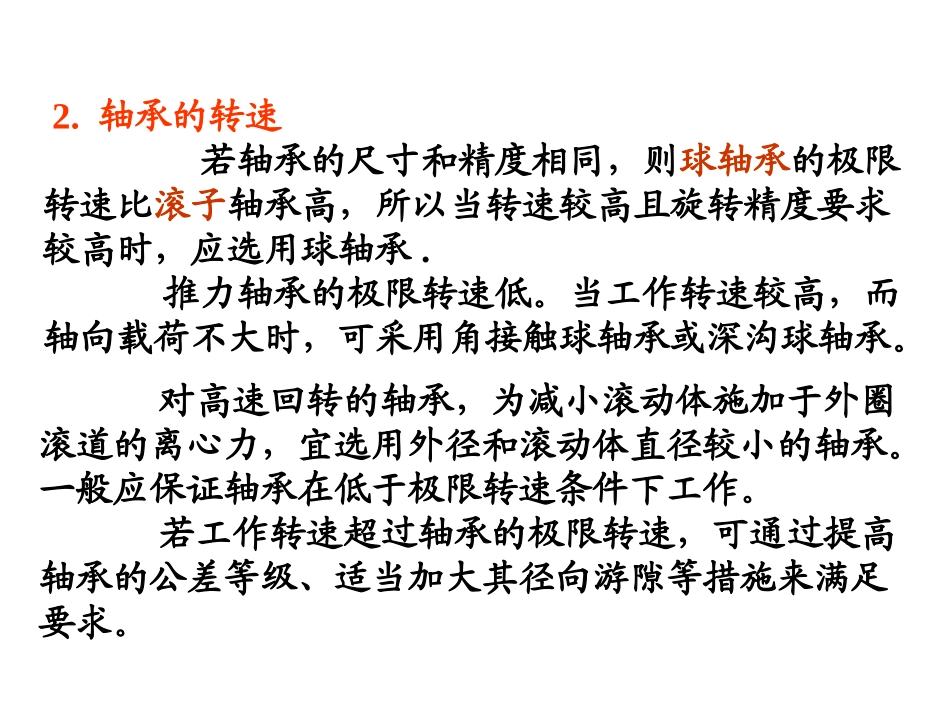

轴承的选择与设计§6滚动轴承类型的选择1.载荷条件轴承承受载荷的大小、方向和性质是选择轴承类型主要依据。如载荷小而平稳时，可选球轴承；载荷大又有冲击时，宜选滚子轴承；如轴承仅受径向载荷时，选径向接触球轴承或圆柱滚子轴承；只受轴向载荷时，宜选推力轴承；轴承同时受径向和轴向载荷时，选用角接触轴承。轴向载荷越大，应选择接触角越大的轴承，必要时也可选用径向轴承和推力轴承的组合结构。应该注意推力轴承不能承受径向载荷，圆柱滚子轴承不能承受轴向载荷。2.轴承的转速若轴承的尺寸和精度相同，则球轴承的极限转速比滚子轴承高，所以当转速较高且旋转精度要求较高时，应选用球轴承.推力轴承的极限转速低。当工作转速较高，而轴向载荷不大时，可采用角接触球轴承或深沟球轴承。对高速回转的轴承，为减小滚动体施加于外圈滚道的离心力，宜选用外径和滚动体直径较小的轴承。一般应保证轴承在低于极限转速条件下工作。若工作转速超过轴承的极限转速，可通过提高轴承的公差等级、适当加大其径向游隙等措施来满足要求。3.调心性能轴承内、外圈轴线间的偏移角应控制在极限值之内，否则会增加轴承的附加载荷而降低其寿命。对于刚度差或安装精度差的轴系，轴承内、外圈轴线间的偏位角较大，宜选用调心类轴承。如调心球轴承（1类）、调心滚子轴承（2类）等。4.允许的空间当轴向尺寸受到限制时，宜选用窄或特窄的轴承。当径向尺寸受到限制时，宜选用滚动体较小的轴承。如要求径向尺寸小而径向载荷又很大时，可选用滚针轴承。6.经济性在满足使用要求的情况下应尽量选用价格低廉的轴承。一般情况下球轴承的价格低于滚子轴承。轴承的精度等级越高，其价格也越高。5.装调性能圆锥滚子轴承（3类）和圆柱滚子轴承（N类）的内外圈可分离，装拆比较方便。在同尺寸和同精度的轴承中深沟球轴承的价格最低。同型号、尺寸，不同公差等级的深沟球轴承的价格比约为P0P6P5P4P2≈11.52710∶∶∶∶∶∶∶∶。如无特殊要求，应尽量选用普通级精度轴承，只有对旋转精度有较高要求时，才选用精度较高的轴承。除此之外，还可能有其他各种各样的要求，如轴承装置整体设计的要求等。因此设计时要全面分析比较，选出最合适的轴承。一、滚动轴承内、外圈的轴向定位§15—7滚动轴承的组合设计正确选用轴承类型和型号之后，为了保证轴与轴上旋转零件正常运行，还应解决轴承组合的结构问题，其中包括，轴承组合的轴向固定，轴承与相关零件的配合，间隙调整、装拆、润滑等一系列问题。表15-9滚动轴承内圈的轴向固定方法表15-10滚动轴承外圈的轴向固定方法(a)弹性挡圈和轴肩(b)轴端端盖和轴肩(c)圆螺母和轴肩(d)圆螺母和止推垫圈1.滚动轴承内圈轴向紧固常用方法。(a)弹性挡圈紧固(b)止动环紧固2.滚动轴承外圈轴向紧固常用方法(c)端盖紧固(d)螺纹环紧固二、轴系的固定1、两端单向固定正常的滚动轴承支承应使轴能正常传递载荷而不发生轴向窜动及轴受热膨胀后卡死等现象。常用的滚动轴承支承结构型式有三种：轴的两个轴承分别限制一个方向的轴向移动，这种固定方式称为两端单向固定。考虑到轴受热伸长，对于深沟球轴承可在轴承盖与外圈端面之间，留出热补偿间隙c＝0．2～0．3mm。间隙量的大小可用一组垫片来调整。这种支承结构简单，安装调整方便，它适用于工作温度变化不大的短轴。2、一端双向固定，一端游动一端支承的轴承，内、外圈双向固定，另一端支承的轴承可以轴向游动。双向固定端的轴承可承受双向轴向载荷，游动端的轴承端面与轴承盖之间留有较大的间隙。以适应轴的伸缩量，这种支承结构适用于轴的温度变化大和跨距较大的场合。3、两端游动两端游动支承结构的轴承，分别不对轴作精确的轴向定位。两轴承的内、外圈双向固定，以保证轴能作双向游动。两端采用圆柱滚子轴承支承，适用于人字齿轮主动轴。但与其啮合的另一轴系必须两端固定。1、滚动轴承与轴和座孔的配合轴承内圈与轴js6，j6，k6，m6，n6G7，H7，JS7，J7轴承外圈与轴承座孔DH7dk6轴承座孔公差带G7H7Js7J7n6m6k6j6js600轴承外径公差带轴外径公差带轴承内径公差带基孔制：松→紧基轴制：松→紧DH7dk6轴承座孔公差带G7H7Js7J7n6m6...
