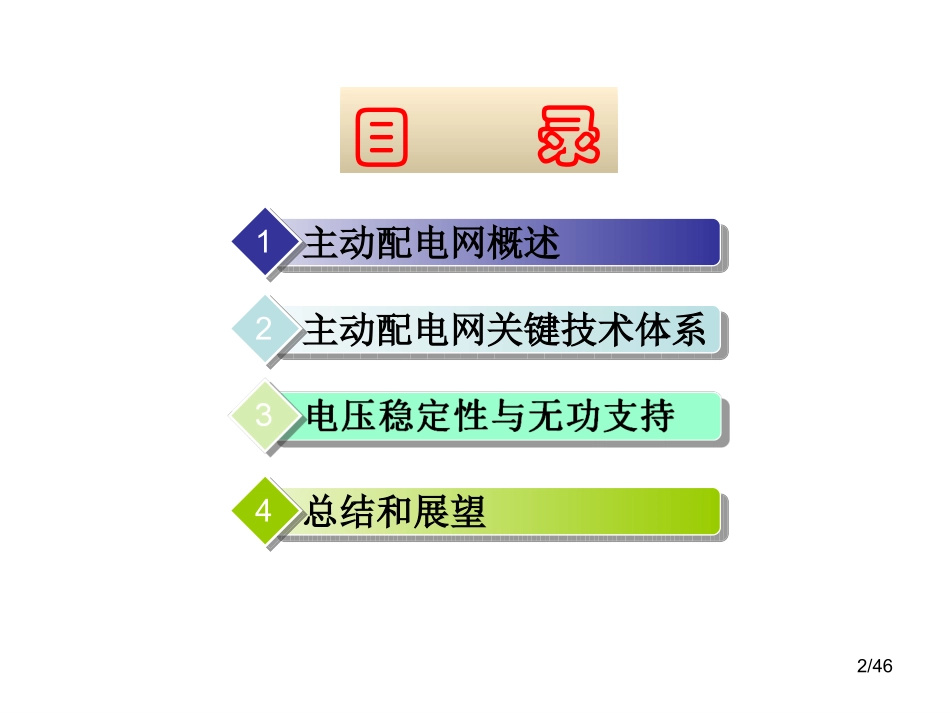

主动配电网新技术1/46主动配电网概述1主动配电网关键技术体系2总结和展望4目录2/46主动配电网的来源范明天，教授级高级工程师，国际大电网会议（CIGRE）中国配电与分布式发电（C6）专委会主任，中方委员。研究方向为配电系统规划主动配电系统规划2008年CIGREC6.11工作组发布的研究报告使用了“activedistributionnetworks（ADN）”的术语，国内有学者根据报告的内容，将其翻译为“主动配电网”。3/46主动配电网的特点主动配电网是可以综合控制分布式能源（分布式发电、柔性负载和储能）的配电网，可以使用灵活的网络构架实现潮流的有效管理，分布式能源在其合理的监管环境和接入准则基础上承担对系统一定的支撑作用。4/46PDNADN主动控制主动服务主动规划主动管理主动配电网核心理念5/46主动配电网与微电网电网形式所属关系运行状态主动配电网企业电网常态并网、条件孤岛微电网客户电网常态孤岛、条件并网6/46主动配电网与智能电网强调能量价值强调信息价值智能电网被动网络微网可靠电网自治电网主动配电网网络规模可持续性高效性灵活性智能化网络功能主动配电网是智能配电网技术发展的高级阶段技术。7/46ADINE工程保护定值自适应整定反孤岛保护基于DG的电压控制基于静止同步补偿器的电能质量控制电压协调控制欧盟FP6主导的ADINE(即activedistributionnetwork)示范工程，其核心理念是利用自动化、信息、通信，以及电力电子等新技术实现对大规模接入DG的配电网进行主动管理（activeworkmanagement）。主动配电网的发展动态8/462012年863项目“主动配电网的间歇式能源消纳及优化技术研究与应用”，在广东电网示范主动配电网的发展动态2014年863项目“多源协同的主动配电网运行关键技术研究及示范”将分别在佛山、北京、贵阳、厦门进行示范9/46主动配电网的发展动态广东电网主动配电网示范工程能够自主协调控制间歇式新能源与储能装置等分布式发电单元，积极消纳可再生能源并确保网络的安全经济运行。10/46主动配电网的发展动态贵州主动配电网示范工程集水电、风电、光伏、冷热电联供、储能、电动汽车充电设施的主动配电网集成示范工程。11/46主动配电网关键技术体系212/46主动配电网关键技术体系高渗透率分布式发电对配电网的影响113322提高配电网的经济性，考虑其可用率，为提高配电网规划效率提出新方向。对电压稳定、继电保护、故障定位、能量管理方面产生影响；也对配电网产生间歇性影响，建立相应的并网技术进行控制管理。购售电双方角色变换，出现能量投资或运行商，市场运营模式将面临新的变革。13/46主动配电网关键技术体系1ADN综合规划设计ADN运营模式ADN运行控制1.1.2.2.3.3.14/46分布式能源消纳模式ADN的间歇式能源能量流ADN的间歇式能源能量流点消纳线消纳面消纳主动配电网规划设计15/46主动配电网运行控制主动配电网消纳机制16/46AND三种控制方式主动配电网运行控制网侧运行控制模式网侧运行控制模式源—网双侧协调运行控制模式源侧运行控制模式17/46主动配电网运行控制电网侧应用ADMS，仅依靠直接对中压并网点开关、联络开关、储能装置、电能质量治理装置等电网侧可控设备进行控制在网侧运行控制模式失效的条件下，通过用户侧微网管理系统（或分布式发电控制系统）间接地，或通过协议直接地对用户侧的光伏发电系统进行有效控制，从网端、发电端协调抑制其对配电网的影响网侧运行控制模式源--网双侧协调运行控制模式18/46主动配电网运行控制源侧运行控制模式对于多个零散小规模发电在配电网的并网，原则上应实现自发自用及少量上网，电网侧仅监测并网点动态。仅当以上两种情形在发生影响电网稳定运行或电能质量超标时，电网侧应用ADMS直接通过并网点开关设备进行切除。对于一定渗透率并网用户侧而言，应用微网管理系统（或分布式发电控制系统）；19/46主动配电网灵活运营模式主动配电网灵活运营模式以光伏并网为例：在用户处投建光伏发电，在满足用户需求的基础上要求电网完全接受和消纳，实现自身利益最大化。用户要求接入光伏以降低用电成本，多余电力则上送电网进一步获取利益。此外，可能存在第三方能量管理企业对用户内部进行能量优化管理。20/46电压稳定性与无功支...
