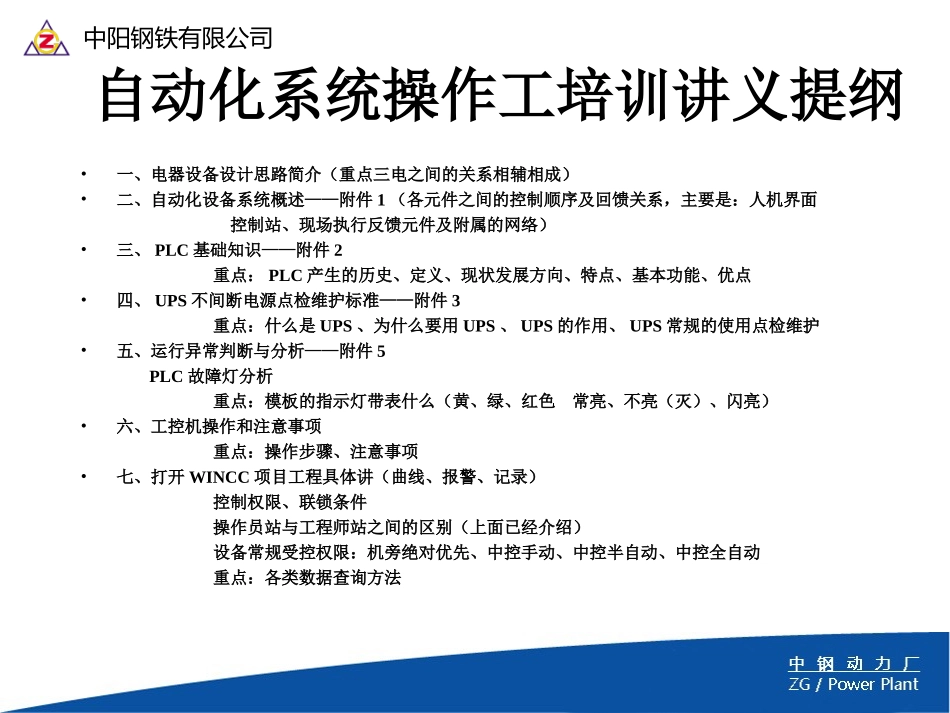

中阳钢铁有限公司自动化系统培训讲义主讲人：杜海云2014年5月中阳钢铁有限公司目录∣contents一、电器设备设计思路简介电器设备设计思路简介二、自动化设备系统概述三、PLC基础知识四、UPS不间断电源点检维护标准五、运行异常判断与分析六、工控机操作和注意事项七、打开WINCC项目工程中阳钢铁有限公司自动化系统操作工培训讲义提纲•一、电器设备设计思路简介（重点三电之间的关系相辅相成）•二、自动化设备系统概述——附件1（各元件之间的控制顺序及回馈关系，主要是：人机界面控制站、现场执行反馈元件及附属的网络）•三、PLC基础知识——附件2重点：PLC产生的历史、定义、现状发展方向、特点、基本功能、优点•四、UPS不间断电源点检维护标准——附件3重点：什么是UPS、为什么要用UPS、UPS的作用、UPS常规的使用点检维护•五、运行异常判断与分析——附件5PLC故障灯分析重点：模板的指示灯带表什么（黄、绿、红色常亮、不亮（灭）、闪亮）•六、工控机操作和注意事项重点：操作步骤、注意事项•七、打开WINCC项目工程具体讲（曲线、报警、记录）控制权限、联锁条件操作员站与工程师站之间的区别（上面已经介绍）设备常规受控权限：机旁绝对优先、中控手动、中控半自动、中控全自动重点：各类数据查询方法中阳钢铁有限公司一、电器设备设计思路简介为了满足工艺要求，设计三电一体化系统，把工艺过程编写成程序来完善设备的运行，自动化系统配合高低压系统进行工作。生产过程中的计算机控制系统、电气传动控制系统、仪表控制系统三个自动化控制系统经常被总称为“三电”系统。三电系统中阳钢铁有限公司一、电器设备设计思路简介计算机控制系统人机界面PLC控制系统仪表控制系统各类一次仪表等各类执行阀等电气传动控制系统高压柜机旁操作箱低压及传动柜三电系统中阳钢铁有限公司二、自动化设备系统概述自动化系统中的大型成套设备，又称自动化装置。是指机器或装置在无人干预的情况下按规定的程序或指令自动进行操作或控制的过程。因此，自动化是衡量一个工业重要条件和显著标志。中阳钢铁有限公司二、自动化设备系统概述被控对象人机接口界面控制站现场仪表硬件：计算机或操作屏软件：各类监控软件网络通讯：实现控制站与人机接口的数据通讯硬件：PLC/DCS各类模块软件：PLC/DCS组态软件智能仪表：网络通讯常规仪表：硬接线传感器：数据采集仪表执行器：指令输出仪表中阳钢铁有限公司二、自动化设备系统概述传感器：检测元件与变送器①、检测元件：将物理量转换成电信号，如将温度、压力、流量、液位转化成电量如电压、电流、电阻等。②、变送器：将点亮转化成标准信号（4-20mA，1-5V）通常在工业控制中除温度信号外检测元件与变送器为一体系化。工业常用物理量检测：温度：热电阻和热电偶；压力：压力变送器；流量：孔板、电磁、质量流量计等；液位：压差、超声、雷达液位计等。执行器：常用有调节阀、变频器、步进电机等，调节阀又有电动调节阀和气动调节阀（1）、现场仪表：模拟量模拟量，是指变量在一定范围连续变化的量；也就是在一定范围（定义域）内可以取任意值（在值域内）。中阳钢铁有限公司二、自动化设备系统概述传感器：压力开关、温度开关、液位开关等，阀、电机的故障及反馈信号，行程开关信号等。执行器：电磁阀、开关阀、非调速电机等。（1）、现场仪表：开关量开关量，是指非连续性信号的采集和输出，包括遥信采集和遥控输出。它有1和0两种状态，这是数字电路中的开关性质，而电力上是指电路的开和关或者说是触点的接通和断开。一般开关量装置通过内部继电器实现开关量的输出。中阳钢铁有限公司二、自动化设备系统概述（2）、控制站构成电源模块CPU模块I/O模块通讯模块特殊功能模块根据CPU模块与I/O棋块的通讯方式，可分为就地扩展和远程扩展。就地扩展：利用CPU的自身带的总线进行与I/O模块进行数据通讯，一般能通讯距离较短。远程扩展：利用现场总线进行进行与I/O棋块进行数据通讯，一般能通讯较远的距离。中阳钢铁有限公司二、自动化设备系统概述工程师站：对控制站和操作员站进行编程和组成和维护，一般装有控制站组态软件和操作员站组态软件，一般由仪...
