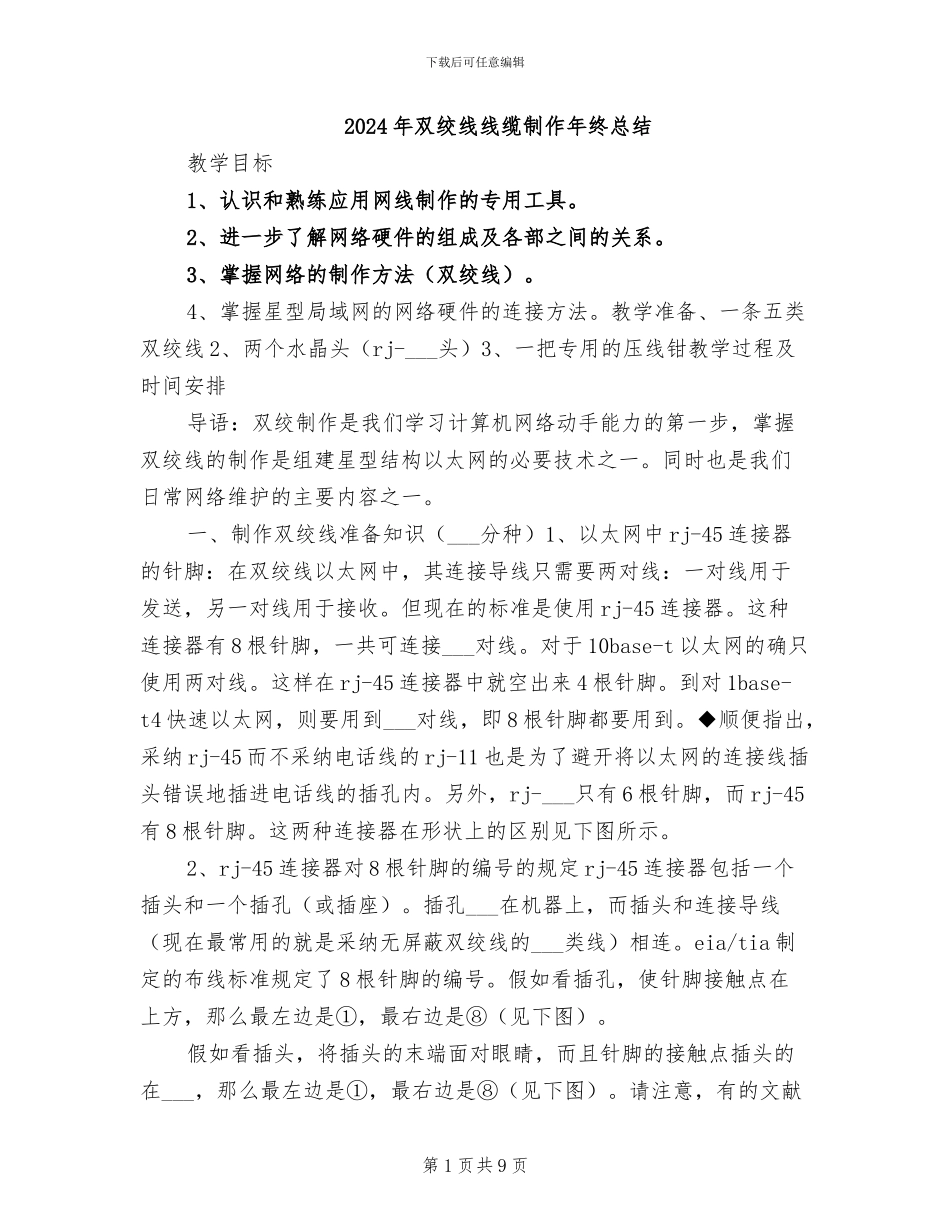

下载后可任意编辑2024 年双绞线线缆制作年终总结教学目标1、认识和熟练应用网线制作的专用工具
2、进一步了解网络硬件的组成及各部之间的关系
3、掌握网络的制作方法（双绞线）
4、掌握星型局域网的网络硬件的连接方法
教学准备、一条五类双绞线 2、两个水晶头（rj-___头）3、一把专用的压线钳教学过程及时间安排导语：双绞制作是我们学习计算机网络动手能力的第一步，掌握双绞线的制作是组建星型结构以太网的必要技术之一
同时也是我们日常网络维护的主要内容之一
一、制作双绞线准备知识（___分种）1、以太网中 rj-45 连接器的针脚：在双绞线以太网中，其连接导线只需要两对线：一对线用于发送，另一对线用于接收
但现在的标准是使用 rj-45 连接器
这种连接器有 8 根针脚，一共可连接___对线
对于 10base-t 以太网的确只使用两对线
这样在 rj-45 连接器中就空出来 4 根针脚
到对 1base-t4 快速以太网，则要用到___对线，即 8 根针脚都要用到
◆顺便指出，采纳 rj-45 而不采纳电话线的 rj-11 也是为了避开将以太网的连接线插头错误地插进电话线的插孔内
另外，rj-___只有 6 根针脚，而 rj-45有 8 根针脚
这两种连接器在形状上的区别见下图所示
2、rj-45 连接器对 8 根针脚的编号的规定 rj-45 连接器包括一个插头和一个插孔（或插座）
插孔___在机器上，而插头和连接导线（现在最常用的就是采纳无屏蔽双绞线的___类线）相连
eia/tia 制定的布线标准规定了 8 根针脚的编号
假如看插孔，使针脚接触点在上方，那么最左边是①，最右边是⑧（见下图）
假如看插头，将插头的末端面对眼睛，而且针脚的接触点插头的在___，那么最左边是①，最右边是⑧（见下图）

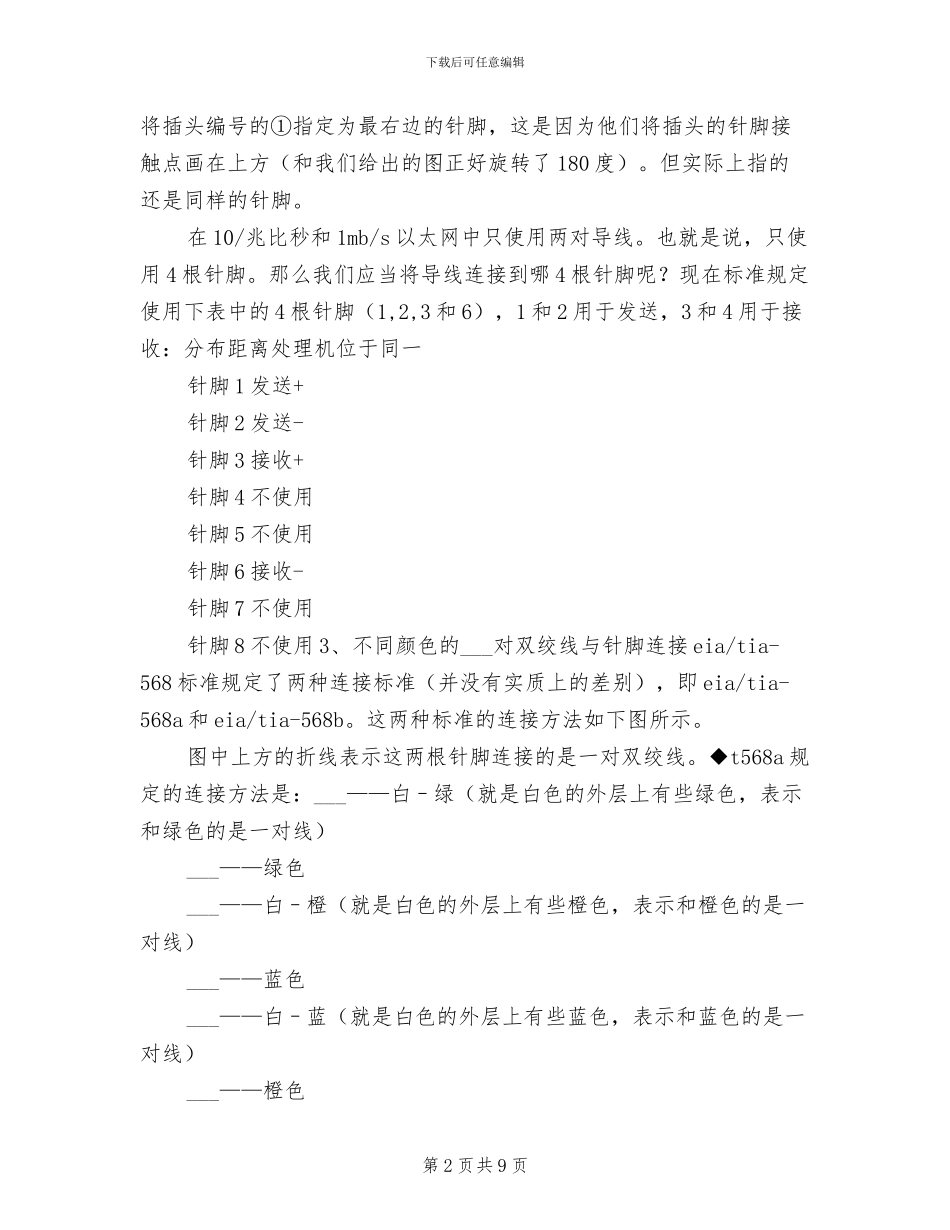

请注意，有的文献第 1 页共 9 页下载后可任意编辑将插头编号的①指定为最右边的针
