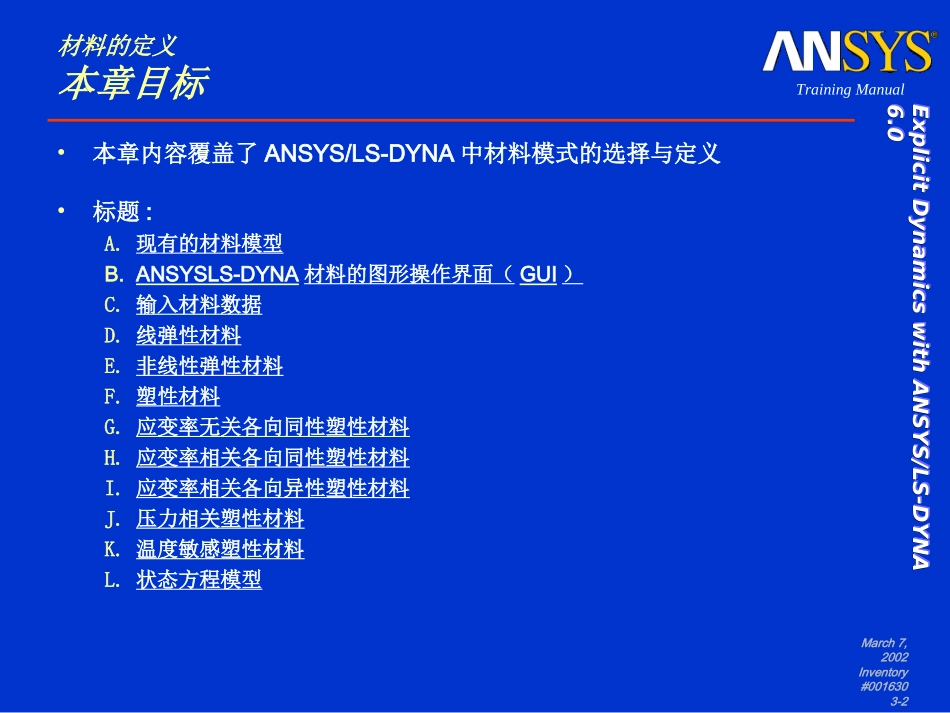

材料的定义第3-1章March7,2002Inventory#0016303-2ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义本章目标•本章内容覆盖了ANSYS/LS-DYNA中材料模式的选择与定义•标题:A.现有的材料模型B.ANSYSLS-DYNA材料的图形操作界面（GUI）C.输入材料数据D.线弹性材料E.非线性弹性材料F.塑性材料G.应变率无关各向同性塑性材料H.应变率相关各向同性塑性材料I.应变率相关各向异性塑性材料J.压力相关塑性材料K.温度敏感塑性材料L.状态方程模型March7,2002Inventory#0016303-3ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义…本章目标•标题(续):M.空材料N.损伤模型O.泡沫材料P.离散单元性质Q.索单元性质R.刚性材料S.一般材料定义指导T.材料定义练习March7,2002Inventory#0016303-4ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义A.可用的材料模型•ANSYS/LS-DYNA支持比ANSYS隐式更大的材料库，因此，它几乎能模拟任何实际问题。•ANSYS/LS-DYNA材料库提供许多特性，其中包括:–考虑应变失效的应变率相关塑性材料模型–温度相关和温度敏感塑性材料模型–状态方程和空材料模型（鸟撞分析等）•为了使用方便，这些材料模型分为5组GUI菜单:–Linear–Nonlinear–EquationofState–DiscreteElementProperties–RigidMaterialsMarch7,2002Inventory#0016303-5ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义B.ANSYS/LS-DYNA材料图形用户界面•材料GUI目录树图结构与隐式ANSYS一致......IIIIIIIVVMarch7,2002Inventory#0016303-6ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义...ANSYS/LS-DYNA材料图形用户界面•现有的ANSYS/LS-DYNA材料库包括:March7,2002Inventory#0016303-7ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义…ANSYS/LS-DYNA材料图形用户界面•材料输入方法简单不易出错–图形用户界面禁止密度随温度变化的输入•不再使用MPMOD和MPUNDO命令–图形用户界面能接受直接批处理输入方式(w/oMPMOD)March7,2002Inventory#0016303-8ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义C.输入材料数据•ANSYS/LS-DYNA中大多数材料需要输入密度(DENS),杨氏模量(EX)和泊松比(NUXYorPRXY),这些定义都使用MP命令。•在ANSYS/LS-DYNA中，一些材料模型需要输入载荷曲线。这些曲线用来定义材料的两个变量的相关性，例如屈服应力随塑性应变的变化。•使用两组数组和EDCURVE定义载荷曲线:–Preprocessor>MaterialProps>CurveOptions...•通常，应力应变数据是指真应力与真应变格式March7,2002Inventory#0016303-9ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0TrainingManual材料的定义...输入材料数据•通过EDCURVE,LIST或EDCURVE,PLOT命令检查应力应变数据EDCURVE,LISTEDCURVE,LISTCurvestartsatYieldPointMarch7,2002Inventory#0016303-10ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicswithANSYS/LS-DYNA6.06.0ExplicitDynamicswithANSYS/LS-DYNAExplicitDynamicsw...
