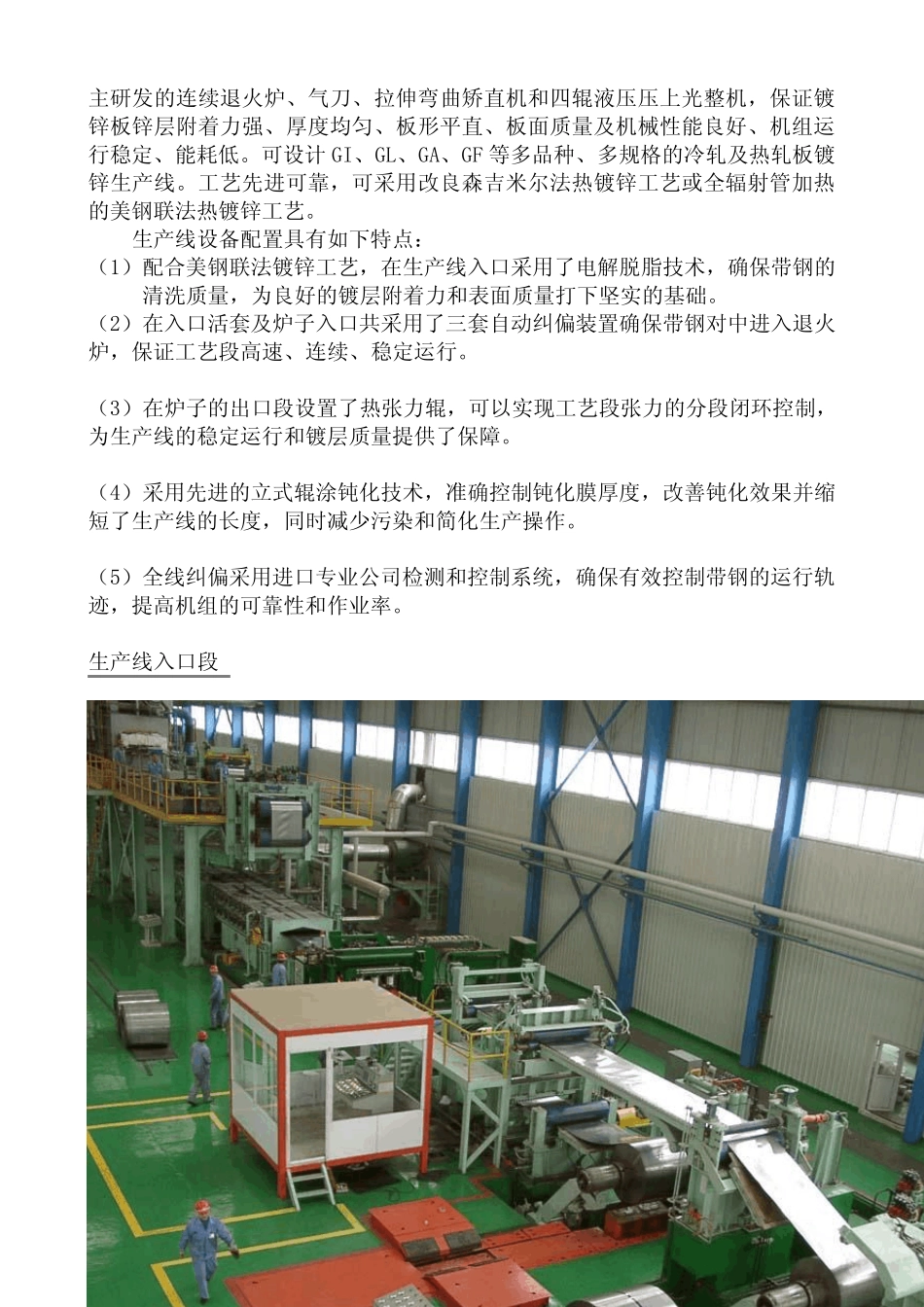

热 镀 锌 生 产 线 1.卧 式 炉 镀 锌 线 工 艺 简 图 2.典 型 卧 式 炉 镀 锌 线 工 艺 流 程 : 入 口 钢 卷 小 车 上 卷 → 开 卷 机 → 入 口 双 切 剪 → 窄 搭 接 焊 机 → 1#张 力 辊 → 碱 洗 装 置 → 碱 刷 洗 装 置 → 电 解 清 洗 装 置 → 热 水 漂 洗 装 置 → 热 水 刷 洗 装 置 → 1#热 风 干 燥 装 置 → 2#张 力 辊 → 1#纠 偏 辊 → 入 口 水 平 活 套 → 2#纠 偏 辊 → 3#纠 偏 辊 → 3#张 力 辊 → 卧 式 连 续 退 火 炉 → 感 应 锌 锅 → 沉 没 辊 及 稳 定 辊 系 统 → 气 刀 及 供 气 系 统 → 镀 后 冷 却 装 置 → 塔 顶 转 向 辊 → 水 淬 冷 却 装 置 → 2#热 风 干 燥 器 → 4#纠 偏 辊 → 4#张 力 辊 → 5#张 力 辊 → 光 整 机 → 挤 干 辊 及 通 风 干 燥 装 置 → 拉 矫 机 含 6#、 7#张 力 辊 → 8#张 力 辊 → 立 式 化 涂 机 → 3#热 风 干 燥 器 → 5#纠 偏 辊 → 出 口 立 式 活 套 → 6#纠 偏 辊 → 9#张 力 辊 → 静 电 涂 油 机 → 出 口 剪 → 卷 取 机 → 卸 卷 小 车 → 打 捆 → 称 重 → 天 车 运 走 3. 卧 式 炉 镀 锌 线 工 艺 参 数 镀 锌 生 产 线 总 体 技 术 指 标 年 产 量 10~20 万 吨 /年 入 口 /出 口 段 :20~200m/min 生 产 线 速 度 工 艺 段 :20~150m/min 原 料 冷 轧 钢 卷 带 钢 宽 度 600~1250mm 带 钢 厚 度 0.2~1.5mm 原 料 钢 卷 外 径 Max.2000mm 原 料 钢 卷 内 径 φ508mm,φ610mm 原 料 钢 卷 重 量 10~25t 成品钢 卷 外 径 Max.1650mm 成品钢 卷 内 径 φ508mm 成品钢 卷 重 量 8~15t 镀 层重 量 80~300 g/m2，可进行等厚 镀 和差厚 镀 镀 层状态 规则锌 花和小 锌 花、 无锌 花、 光 整 锌 花 镀 锌 板质量 符合国标 GB2518-88 要求4. 立式炉镀锌线工艺简图 5.典型立式炉镀锌线工艺流程: 入口钢卷小车上卷→开卷机→入口双切剪→窄搭接焊机→1#张力辊→1#纠偏辊 →入口立式活套→2#纠偏辊→2#张力辊→碱洗装置→碱刷洗装置→电解清洗装...
