焊接专业实习教学教案VIP专享

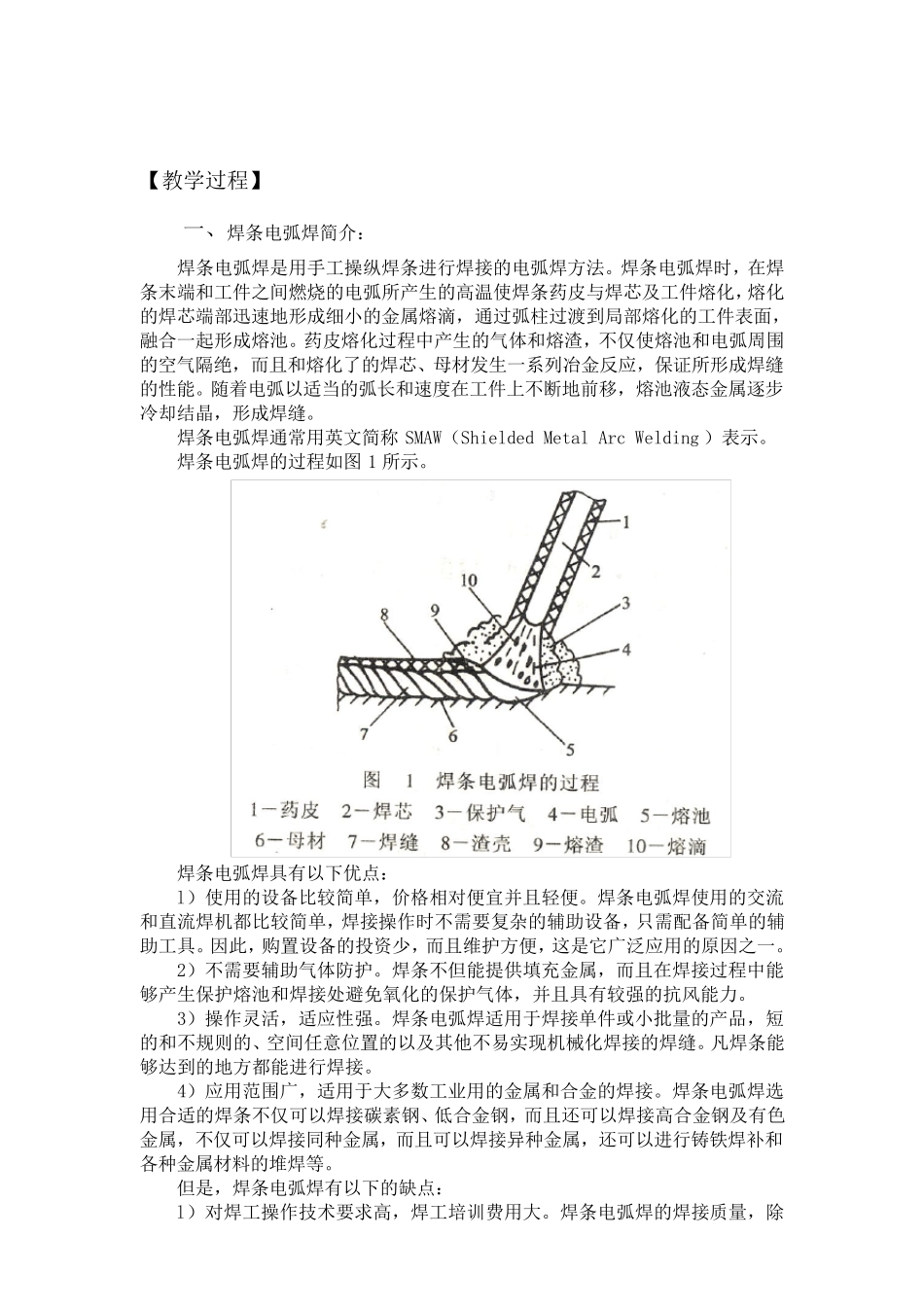

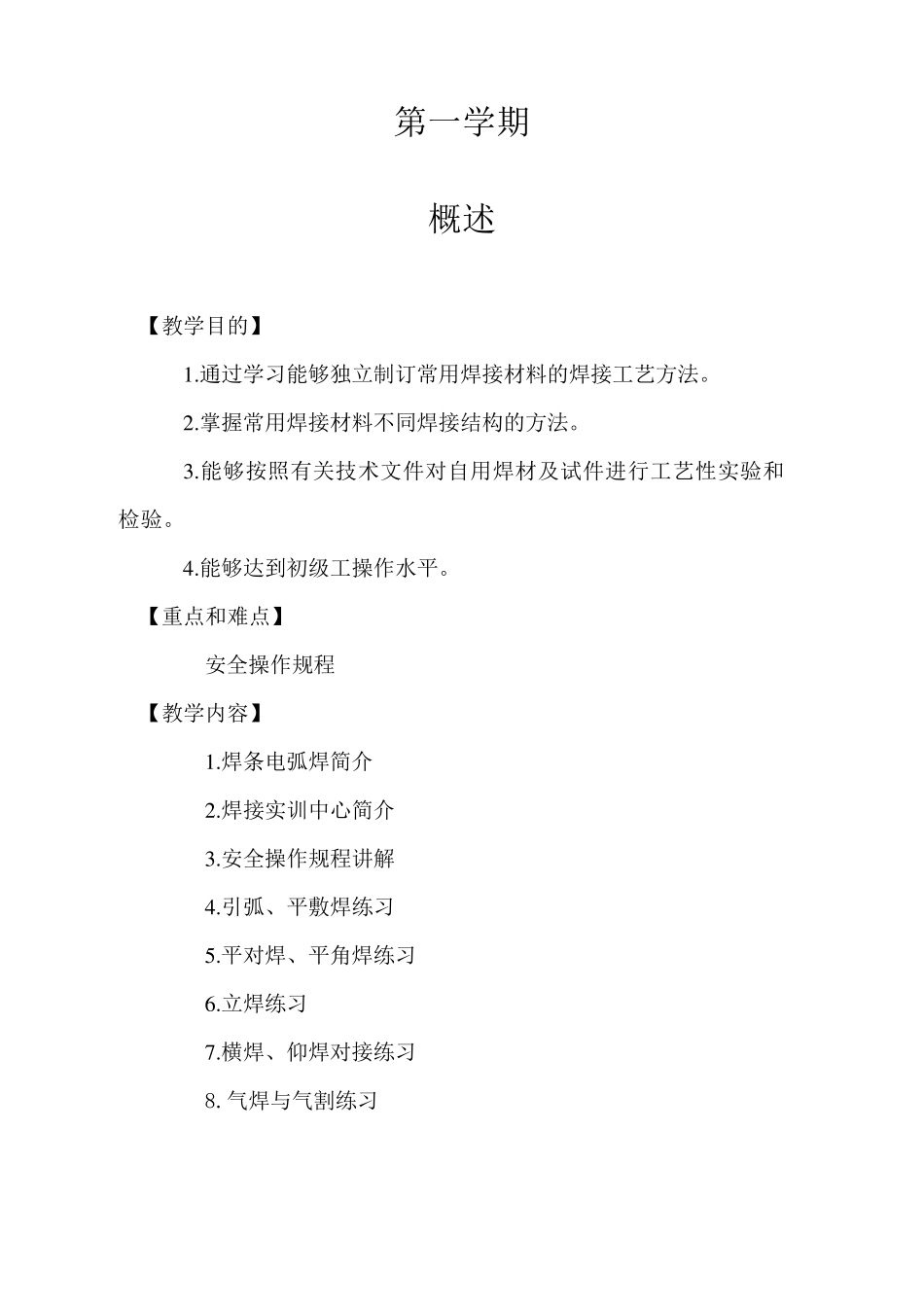

焊接专业实习教学教案 第一学期 概述 【教学目的】 1 .通过学习能够独立制订常用焊接材料的焊接工艺方法。 2 .掌握常用焊接材料不同焊接结构的方法。 3 .能够按照有关技术文件对自用焊材及试件进行工艺性实验和检验。 4 .能够达到初级工操作水平。 【重点和难点】 安全操作规程 【教学内容】 1 .焊条电弧焊简介 2 .焊接实训中心简介 3 .安全操作规程讲解 4 .引弧、平敷焊练习 5 .平对焊、平角焊练习 6 .立焊练习 7 .横焊、仰焊对接练习 8.气焊与气割练习 【教学过程】 一、焊条电弧焊简介： 焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。焊条电弧焊时，在焊条末端和工件之间燃烧的电弧所产生的高温使焊条药皮与焊芯及工件熔化，熔化的焊芯端部迅速地形成细小的金属熔滴，通过弧柱过渡到局部熔化的工件表面，融合一起形成熔池。药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，保证所形成焊缝的性能。随着电弧以适当的弧长和速度在工件上不断地前移，熔池液态金属逐步冷却结晶，形成焊缝。 焊条电弧焊通常用英文简称 SMAW（Shielded Metal Arc Welding ）表示。 焊条电弧焊的过程如图1 所示。 焊条电弧焊具有以下优点： l）使用的设备比较简单，价格相对便宜并且轻便。焊条电弧焊使用的交流和直流焊机都比较简单，焊接操作时不需要复杂的辅助设备，只需配 备简单的辅助工具。因 此 ，购 置 设备的投 资 少 ，而且维 护 方便，这 是它 广 泛 应用的原 因 之一。 2）不需要辅助气体防 护 。焊条不但 能提 供 填 充 金属，而且在焊接过程中能够 产生保护 熔池和焊接处 避 免 氧 化的保护 气体，并且具有较强 的抗 风 能力 。 3）操作灵 活 ，适应性强 。焊条电弧焊适用于 焊接单件或 小批 量 的产品 ，短的和不规 则 的、空间任 意 位 置 的以及其 他 不易 实 现 机械 化焊接的焊缝。凡 焊条能够 达 到的地方都能进行焊接。 4）应用范 围广 ，适用于 大 多 数 工业 用的金属和合金的焊接。焊条电弧焊选用合适的焊条不仅可 以焊接碳 素 钢 、低 合金钢 ，而且还 可 以焊接高合金钢 及有色金属，不仅可 以焊接同 种 金属，而且可 以焊接异 种 金属，还 可 以进行铸 铁 焊补 和各 种 金属材料 的堆 焊等 。 但 是，焊条电弧焊有以下的缺...
