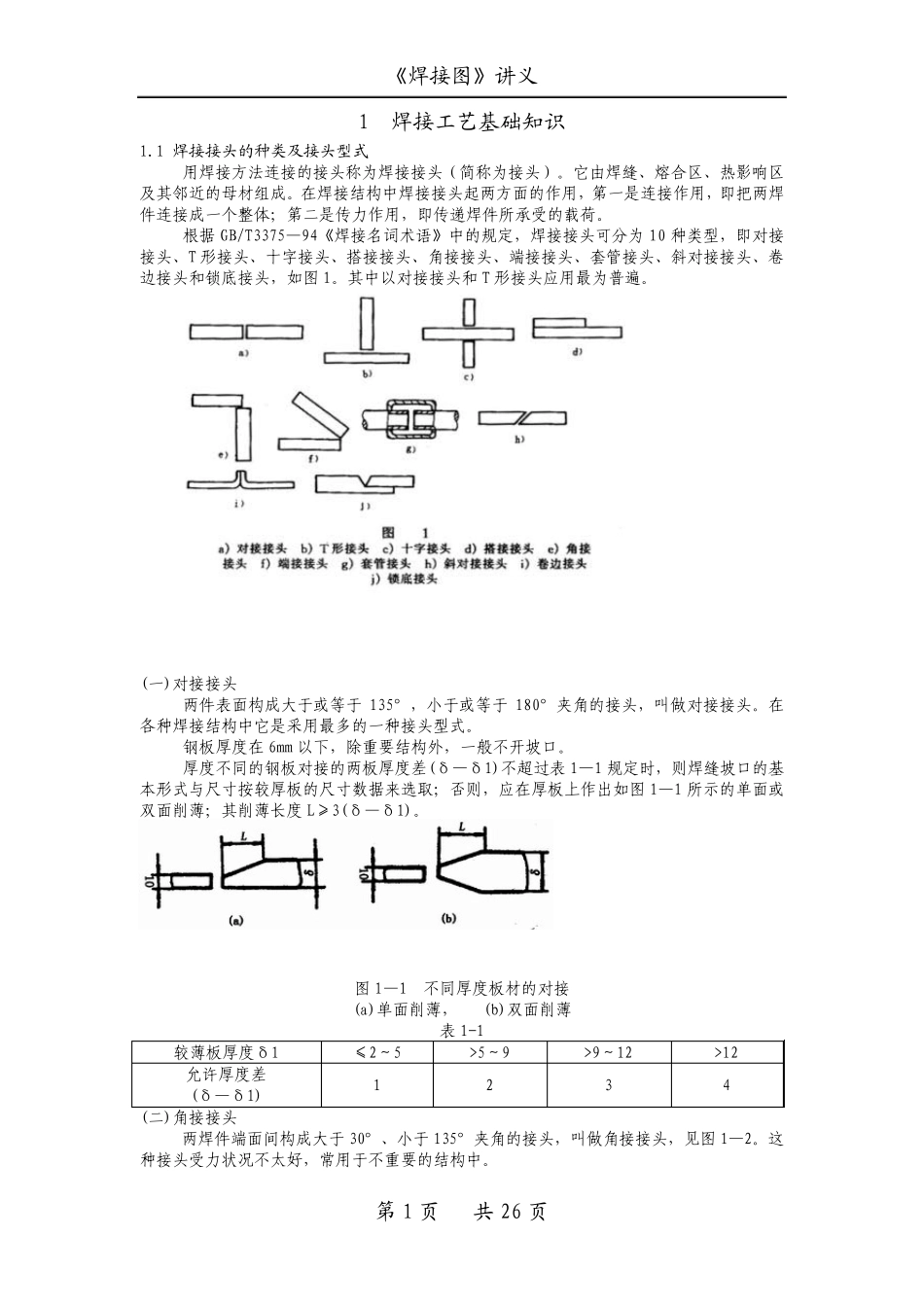

《焊接图》讲义 第 1 页 共 26 页 1 焊接工艺基础知识 1.1 焊接接头的种类及接头型式 用焊接方法连接的接头称为焊接接头（简称为接头）。它由焊缝、熔合区、热影响区及其邻近的母材组成。在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。 根据 GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10 种类型，即对接接头、T 形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，如图 1。其中以对接接头和 T 形接头应用最为普遍。 (一)对接接头 两件表面构成大于或等于 135°，小于或等于 180°夹角的接头，叫做对接接头。在各种焊接结构中它是采用最多的一种接头型式。 钢板厚度在 6mm 以下，除重要结构外，一般不开坡口。 厚度不同的钢板对接的两板厚度差(δ—δ1)不超过表 1—1 规定时，则焊缝坡口的基本形式与尺寸按较厚板的尺寸数据来选取；否则，应在厚板上作出如图 1—1 所示的单面或双面削薄；其削薄长度 L≥3(δ—δ1)。 图 1—1 不同厚度板材的对接 (a)单面削薄， (b)双面削薄 表 1-1 较薄板厚度δ1 ≤2～5 >5～9 >9～12 >12 允许厚度差 (δ—δ1) 1 2 3 4 (二)角接接头 两焊件端面间构成大于 30°、小于 135°夹角的接头，叫做角接接头，见图 1—2。这种接头受力状 况 不太 好 ，常 用于不重要的结构中。 《焊接图》讲义 第 2 页 共 26 页 图1—2 角接接头 (a)I 形坡口； (b)带钝边单边V 形坡口 (三)T 形接头 一件之端面与另一件表面构成直角或近似直角的接头，叫做T 形接头，见图1—3。 图1—3 T 形接头 (四)搭接接头 两件部分重叠构成的接头叫搭接接头，见图1—4。 图1—4 搭接接头 (a)I 形坡口， (b)圆孔内塞焊； (c)长孔内角焊 搭接接头根据其结构形式和对强度的要求，分为不开坡口、圆孔内塞焊和长孔内角焊三种形式，见图1—4。 I 形坡口的搭接接头，一般用于厚度12mm 以下的钢板，其重叠部分≥2(δ1+δ2)，双面焊接。这种接头用于不重要的结构中。 当遇到重叠部分的面积较大时，可根据板厚及强度要求，分别采用不同大小和数量的圆孔内塞焊或长孔内角焊的接头型式。 1.2 焊缝坡口的基本形式与尺寸 根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。开坡口的目的是为了得到在焊件厚度...
