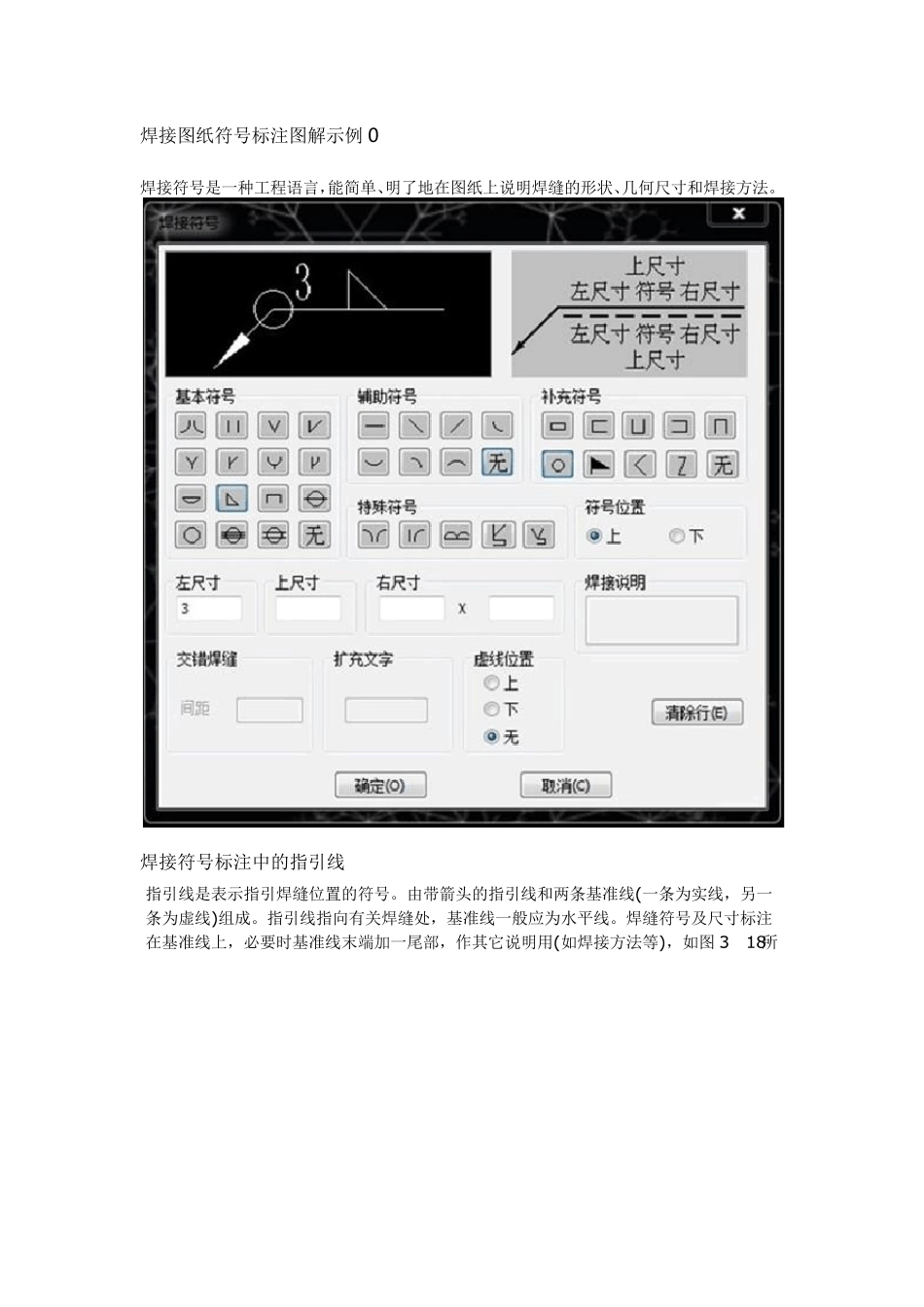

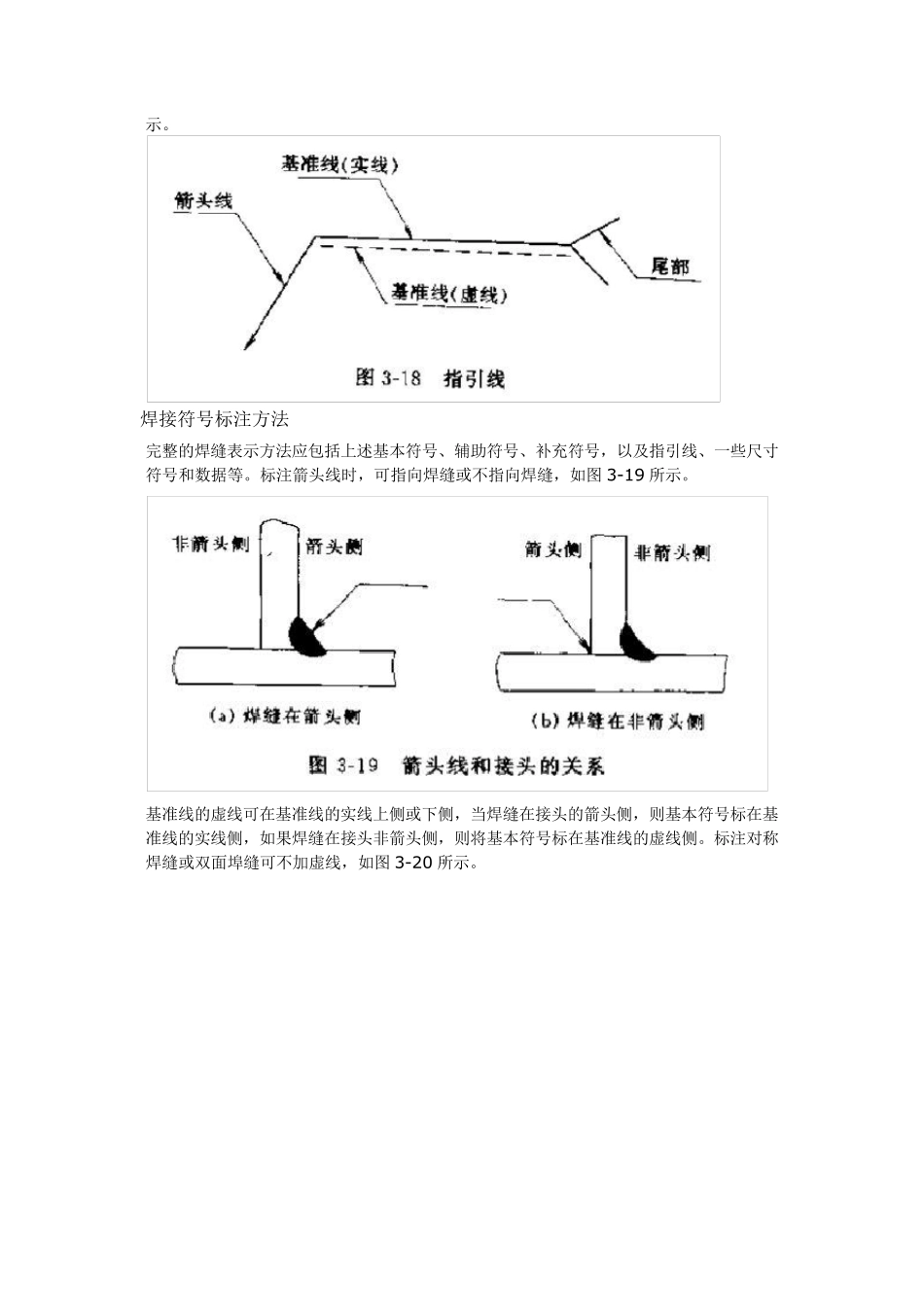

焊接图纸符号标注图解示例0 焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。 焊接符号标注中的指引线 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。指引线指向有关焊缝处，基准线一般应为水平线。焊缝符号及尺寸标注在基准线上，必要时基准线末端加一尾部，作其它说明用(如焊接方法等)，如图3-18所示。 焊接符号标注方法 完整的焊缝表示方法应包括上述基本符号、辅助符号、补充符号，以及指引线、一些尺寸符号和数据等。标注箭头线时，可指向焊缝或不指向焊缝，如图 3-19 所示。 基准线的虚线可在基准线的实线上侧或下侧，当焊缝在接头的箭头侧，则基本符号标在基准线的实线侧，如果焊缝在接头非箭头侧，则将基本符号标在基准线的虚线侧。标注对称焊缝或双面埠缝可不加虚线，如图 3-20 所示。 焊缝尺寸符号及数据的标注原则如下： 1.在基本特号左边标注：钝边高度p，坡口高度H，焊角高度K，焊缝余高h，熔透深度s，根部半径R，焊缝宽度C，焊角直径d。 2.在基本符号右边标注：焊缝长度l，焊缝间隙 e，相同焊缝数量 n。 3。在基本特号上边标注：坡口角度a，根部间隙 b。 焊接符号标注实例及方法 在焊接结构图样上，焊接方法可按国家标准 GB5185-85 的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见表 3-9 所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V 形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为 141/111。 焊缝符号和焊接方法代号标注示例见图 3-21 所示。该图表示 V 形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。 详解 aw s 焊接符号 AWS 其英文全称为 American Welding Society ，即：美国焊接学会。AWS 焊接符号标准在世界各地得到广泛的应用，因 AWS 焊接符号标准与中国的焊接符号标准（GB324）有所不同，对于经常接触国外图纸的朋友来说掌握 AWS 焊接符号标准是很必要的。 AWS 与中国标准相同，AWS 焊接符号也包含基准线和箭头线这样的基本元素，同样也有辅助符号，焊接符号的表示方式基本上都差不多。例如，角焊缝国标的和 AWS 标准的表示的都是用三角符号。不过，焊接符号所在基准线的位置，所表示的意思却恰恰相反。因此...
