焊接工程图的表达方法

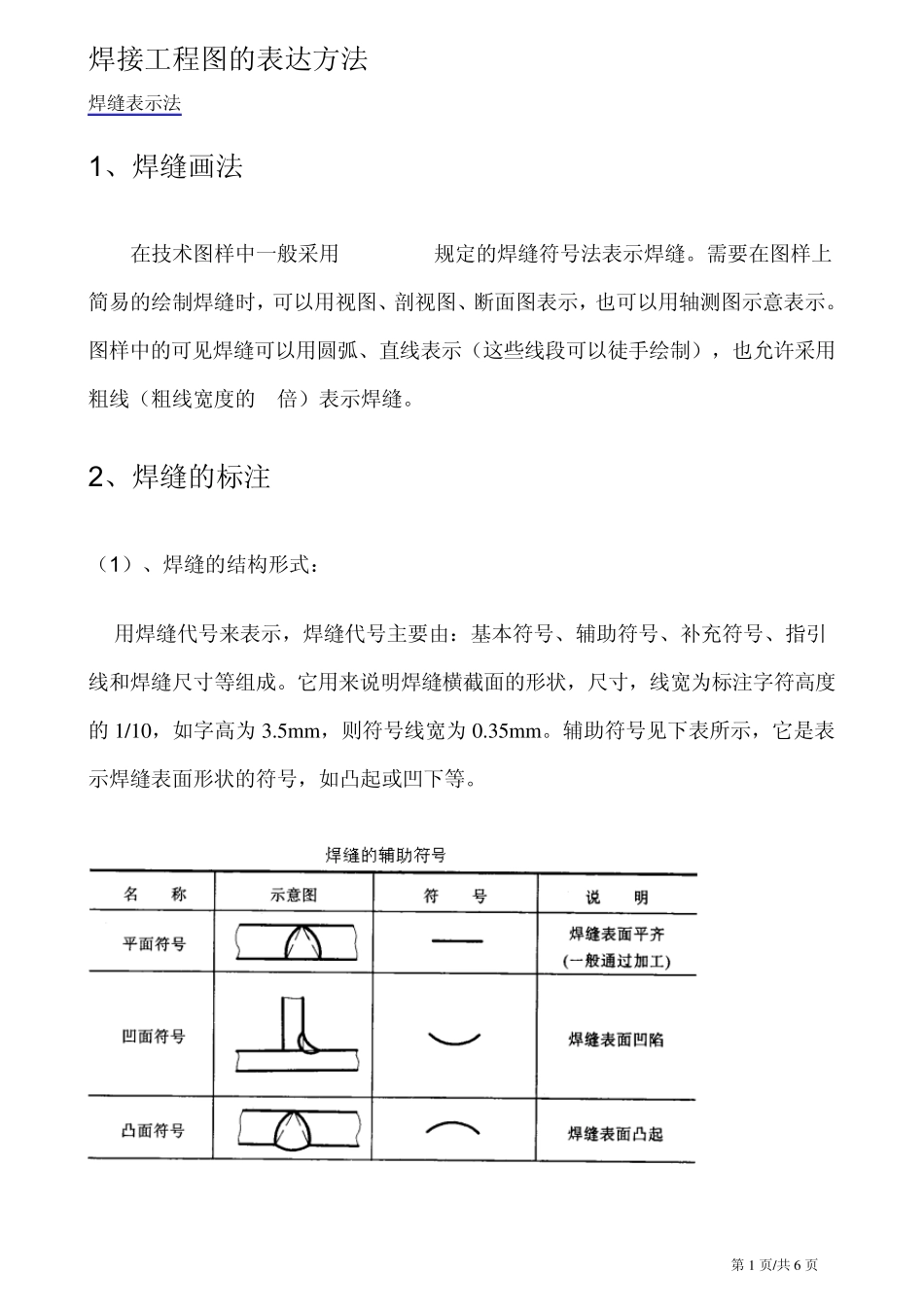

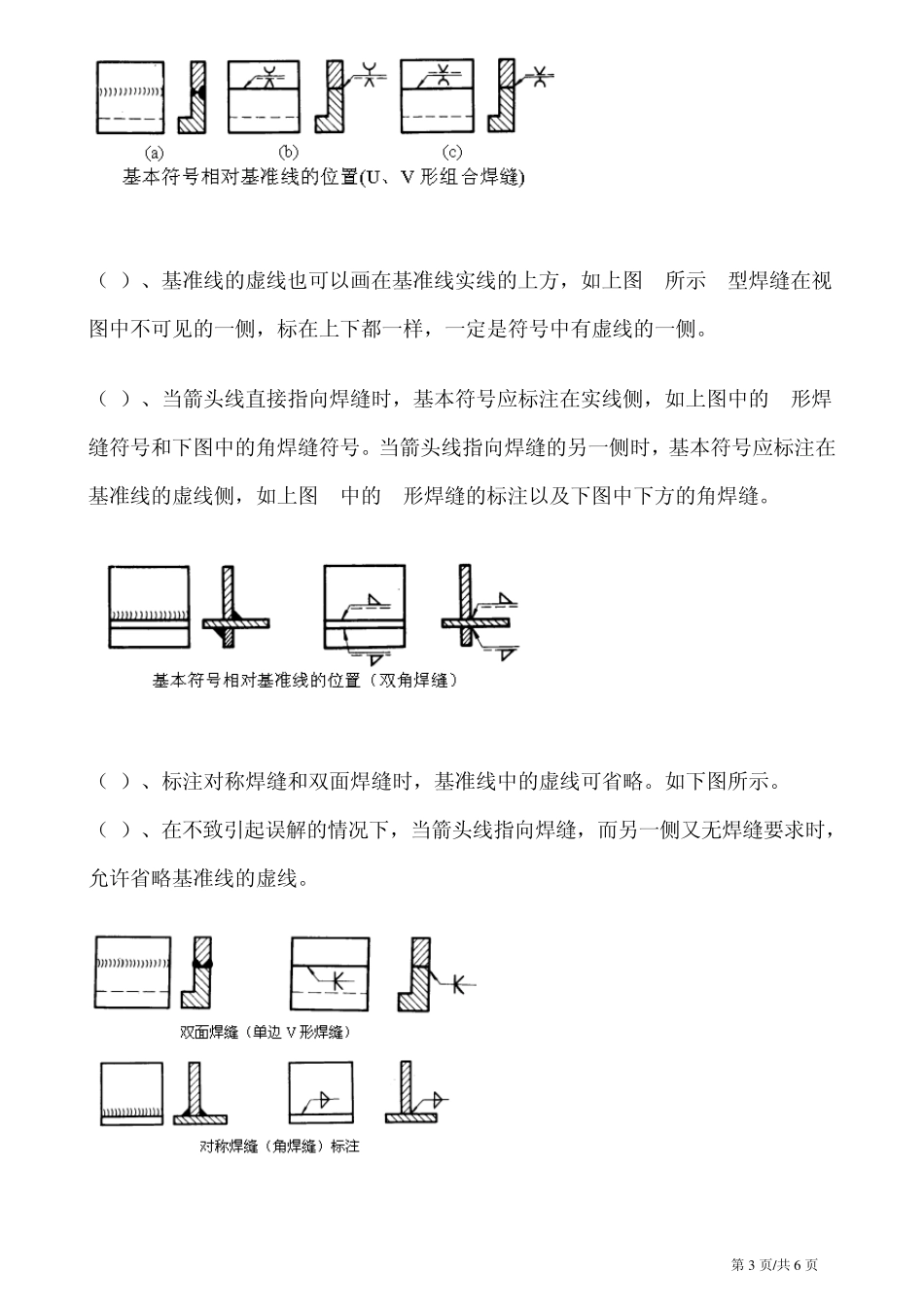

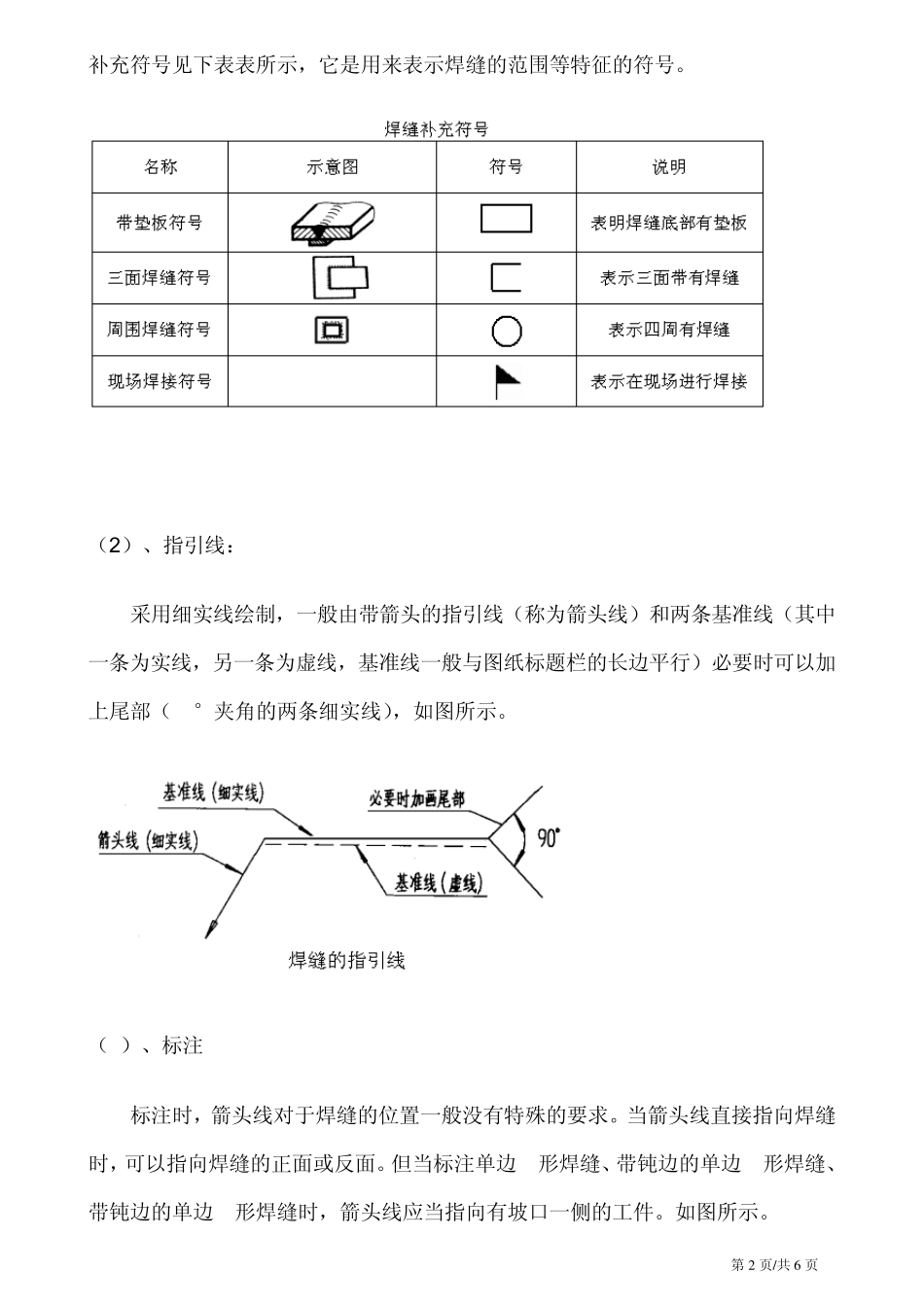

第1 页/共6 页 焊接工程图的表达方法 焊缝表示法 1、焊缝画法 在技术图样中一般采用 GB324-88规定的焊缝符号法表示焊缝。需要在图样上简易的绘制焊缝时，可以用视图、剖视图、断面图表示，也可以用轴测图示意表示。图样中的可见焊缝可以用圆弧、直线表示（这些线段可以徒手绘制），也允许采用粗线（粗线宽度的2倍）表示焊缝。 2、焊缝的标注 （1）、焊缝的结构形式： 用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。它用来说明焊缝横截面的形状，尺寸，线宽为标注字符高度的1/10，如字高为 3.5m m ，则符号线宽为 0.35m m 。辅助符号见下表所示，它是表示焊缝表面形状的符号，如凸起或凹下等。 第2 页/共6 页 补充符号见下表表所示，它是用来表示焊缝的范围等特征的符号。 （2 ）、指引线： 采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线），如图所示。 （3）、标注 标注时，箭头线对于焊缝的位置一般没有特殊的要求。当箭头线直接指向焊缝时，可以指向焊缝的正面或反面。但当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时，箭头线应当指向有坡口一侧的工件。如图所示。 第3 页/共6 页 （4）、基准线的虚线也可以画在基准线实线的上方，如上图 c所示 V型焊缝在视图中不可见的一侧，标在上下都一样，一定是符号中有虚线的一侧。 （5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如上图中的 U形焊缝符号和下图中的角焊缝符号。当箭头线指向焊缝的另一侧时，基本符号应标注在基准线的虚线侧，如上图 c中的 V形焊缝的标注以及下图中下方的角焊缝。 （6）、标注对称焊缝和双面焊缝时，基准线中的虚线可省略。如下图所示。 （7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。 第4 页/共6 页 （8）、焊缝尺寸符号 焊缝尺寸符号为： 其中的字母代号含义为： 其中 P为钝边高度，H为坡口深度(图 a)；K为焊角高度(图 f)；h为焊缝的余高（图 e）；S为焊缝有效高度(图 h)；R为 U形焊缝的根部直径；c为焊缝宽度(图h)；d为熔核直径（图 g）；α 为坡口角度、β 为坡口面角度（图 c）；b为根部间隙（图 d）；n为相同焊缝数量、l为焊缝长度、e为焊缝...
