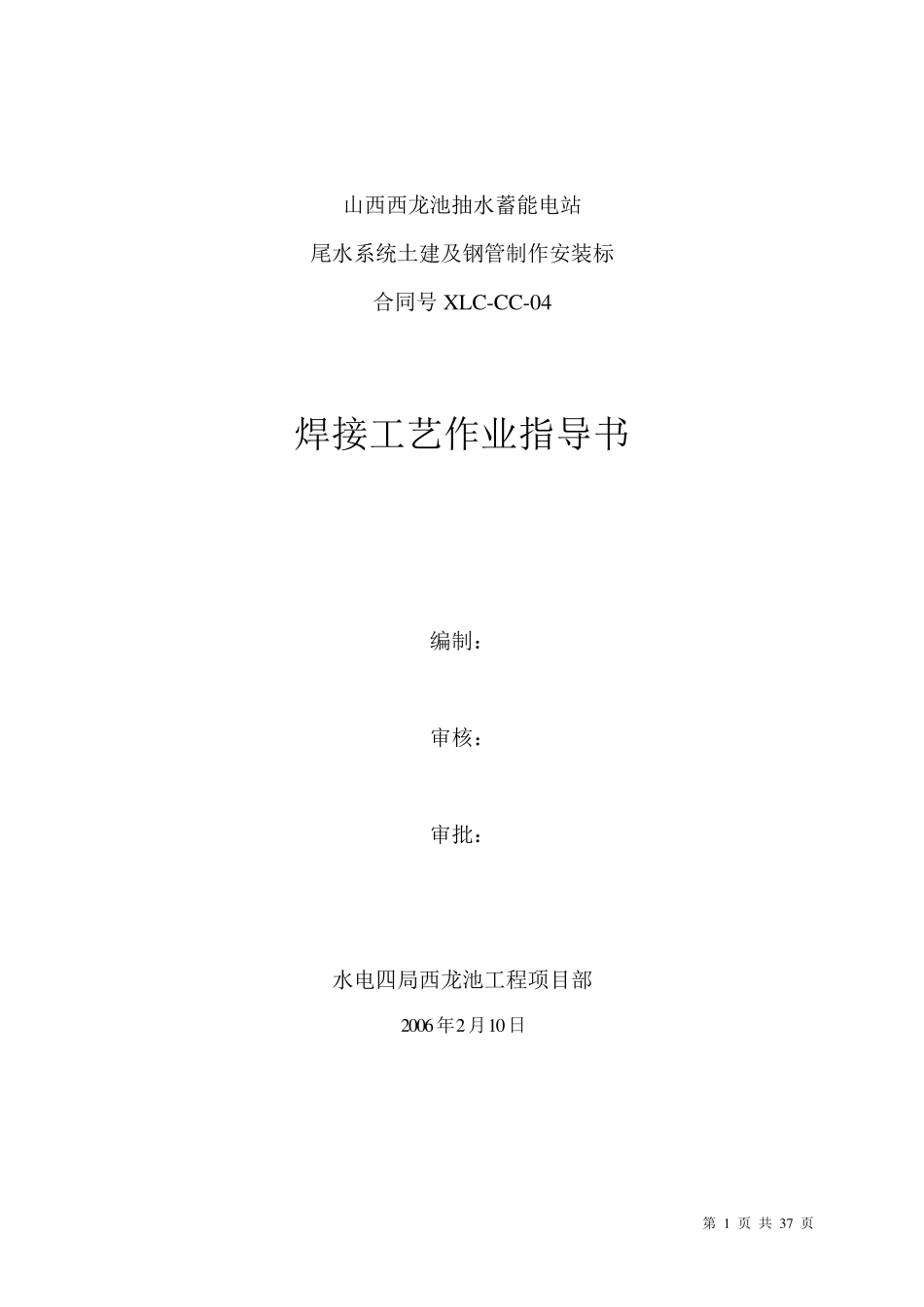

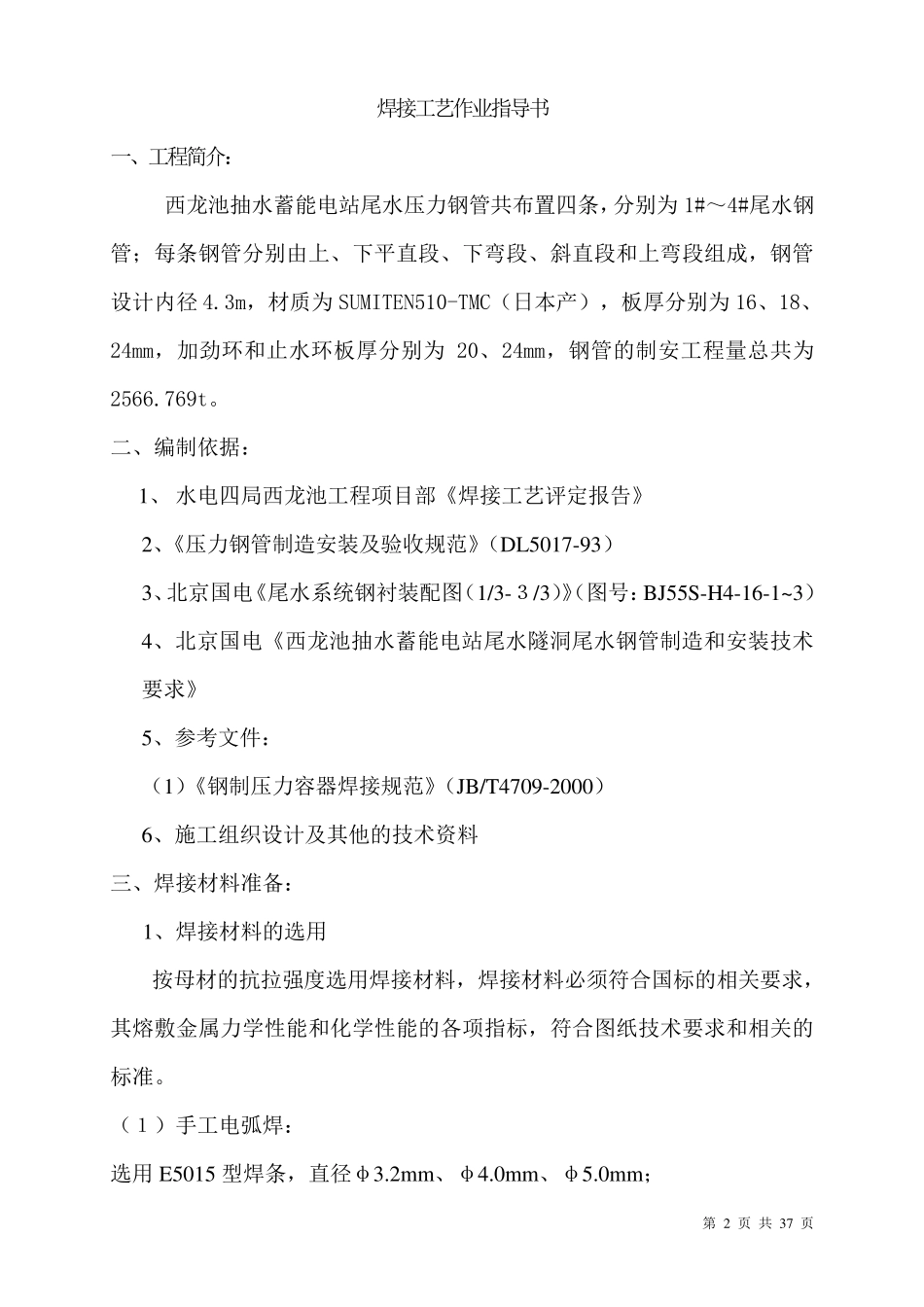

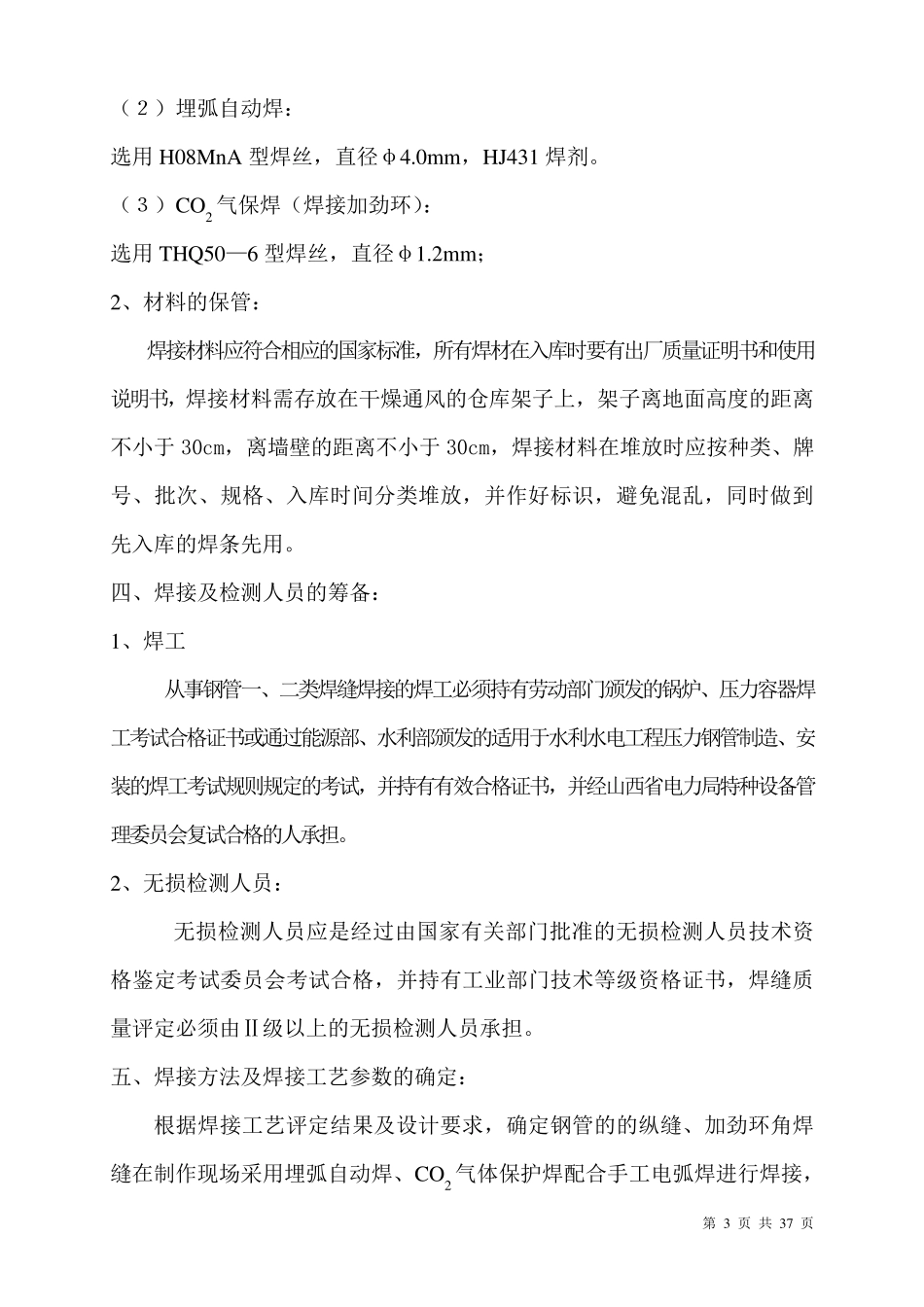

第 1 页 共 37 页 山西西龙池抽水蓄能电站 尾水系统土建及钢管制作安装标 合同号XLC-CC-04 焊接工艺作业指导书 编制： 审核： 审批： 水电四局西龙池工程项目部 2006年2月10日 第 2 页 共 37 页 焊 接 工 艺 作 业 指 导 书 一 、 工 程 简 介 ： 西 龙 池 抽 水 蓄 能 电 站 尾 水 压 力 钢 管 共 布 置 四 条 ，分 别 为 1#～ 4#尾 水 钢管 ； 每 条 钢 管 分 别 由 上 、 下 平 直 段 、 下 弯 段 、 斜 直 段 和 上 弯 段 组 成 ， 钢 管设 计 内 径 4.3m， 材 质 为 SUMITEN510-TMC（ 日 本 产 ） ， 板 厚 分 别 为 16、 18、24mm， 加 劲 环 和 止 水 环 板 厚 分 别 为20、 24mm， 钢 管 的 制 安 工 程 量 总 共 为2566.769t。 二 、 编 制 依 据 ： 1、 水 电 四 局 西 龙 池 工 程 项 目 部 《 焊 接 工 艺 评 定 报 告 》 2、《 压 力 钢 管 制 造 安 装 及 验 收 规 范 》（ DL5017-93） 3、北 京 国 电《 尾 水 系 统 钢 衬 装 配 图（ 1/3-３ /3）》（ 图 号 ：BJ55S-H4-16-1~3） 4、 北 京 国 电 《 西 龙 池 抽 水 蓄 能 电 站 尾 水 隧 洞 尾 水 钢 管 制 造 和 安 装 技 术要 求 》 5、 参 考 文 件 ： （ 1）《 钢 制 压 力 容 器 焊 接 规 范 》（ JB/T4709-2000） 6、 施 工 组 织 设 计 及 其 他 的 技 术 资 料 三 、 焊 接 材 料 准 备： 1、 焊 接 材 料 的 选用 按母材 的 抗拉强度选用焊 接 材 料 ， 焊 接 材 料 必须符合国 标的 相关要 求 ，其 熔敷金属力 学性能 和 化学性能 的 各项 指 标， 符合图 纸技 术 要 求 和 相关的标准 。 （ １） 手工 电 弧焊 ： 选用E5015 型焊 条 ， 直 径 φ3.2mm、 φ4.0mm、 φ5.0mm； 第 3 页 共 37 页 （２）埋弧自动焊： 选用H08MnA 型焊丝，直径φ4.0mm，HJ431 焊剂。 （３）CO2 气保焊（焊接加劲环）： 选用THQ50—6 型焊丝，直径φ1.2mm； 2、材料的保管： 焊接材料应符合相应的国家标准，所有焊材在入库时要有出厂质量证明书和使用说明书，焊接材料需存放在干燥通风的仓库架子上，架子离地面高度的...
