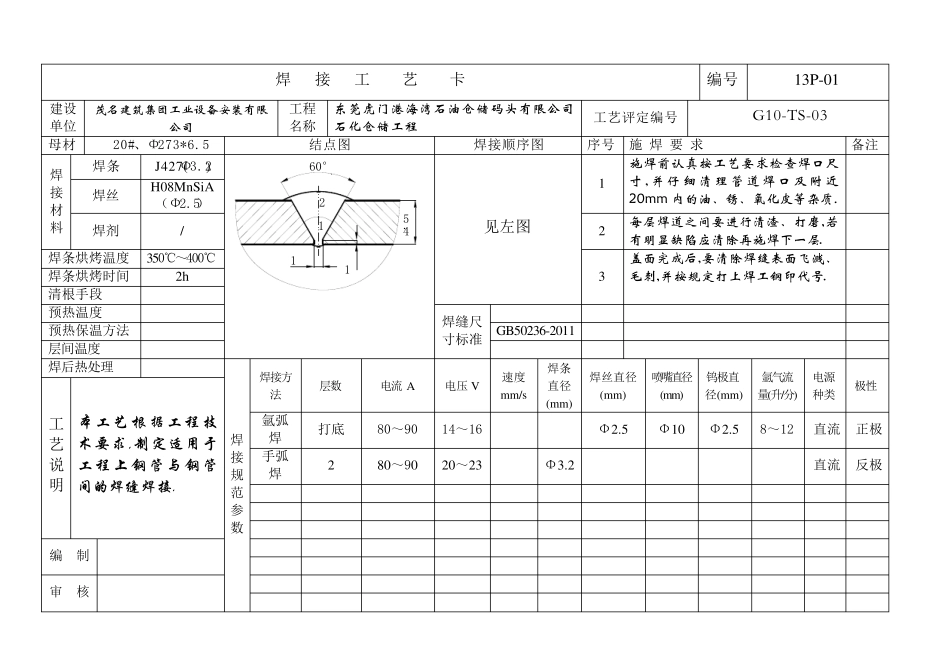

焊 接 工 艺 卡 编号 13P-01 建设 单位 茂名建筑集团工业设备安装有限公司 工程名称 东 莞 虎 门 港 海 湾 石 油 仓 储 码 头 有 限 公 司石 化 仓 储 工 程 工艺评定编号 G10-T S-03 母材 20#、Φ273*6
5 结点图 焊接顺序图 序号 施 焊 要 求 备注 焊接材料 焊条 J427(Φ3
2) 1160°124
5 见左图 1 施 焊 前 认 真 按 工 艺 要 求 检 查 焊 口 尺寸 , 并 仔 细 清 理 管 道 焊 口 及 附 近20mm 内的油、锈、氧化皮等杂质
焊丝 H08MnSiA（Φ2
5） 焊剂 / 2 每 层 焊 道 之 间 要 进 行 清 渣 、 打 磨 ,若有 明 显 缺 陷 应 清 除 再 施 焊 下 一 层
焊条烘烤温度 350℃～400℃ 3 盖 面 完 成 后 ,要 清 除 焊 缝 表 面 飞 溅 、毛 刺,并 按 规 定 打 上 焊 工 钢 印 代 号
焊条烘烤时间 2h 清根手段 预热温度 焊缝尺 寸标准 预热保温方法 GB50236-2011 层间温度 焊后热处理 焊接规范参数 焊接方法 层数 电流 A 电压 V 速度mm/s 焊条直径(mm) 焊丝直径(mm) 喷嘴直径 (mm) 钨极直径(mm) 氩气流量(升/分) 电源种类 极性 工艺说明 本 工 艺 根 据 工 程 技术 要 求 ,制 定 适 用 于工 程 上 钢 管 与 钢 管间 的 焊 缝 焊 接
氩弧焊 打底 80～90 14～16 Φ2
5 Φ10 Φ2
5 8～12 直流 正极 手弧焊 2 80～90 20～23 Φ3
2 直流 反极 编 制 审 核 焊 接 工 艺 卡 编号 13P-02 建设 单位 茂名建筑集团工业设备安装有限公司 工程名称 东 莞 虎 门 港 海 湾 石 油 仓 储 码 头 有 限 公 司石 化
