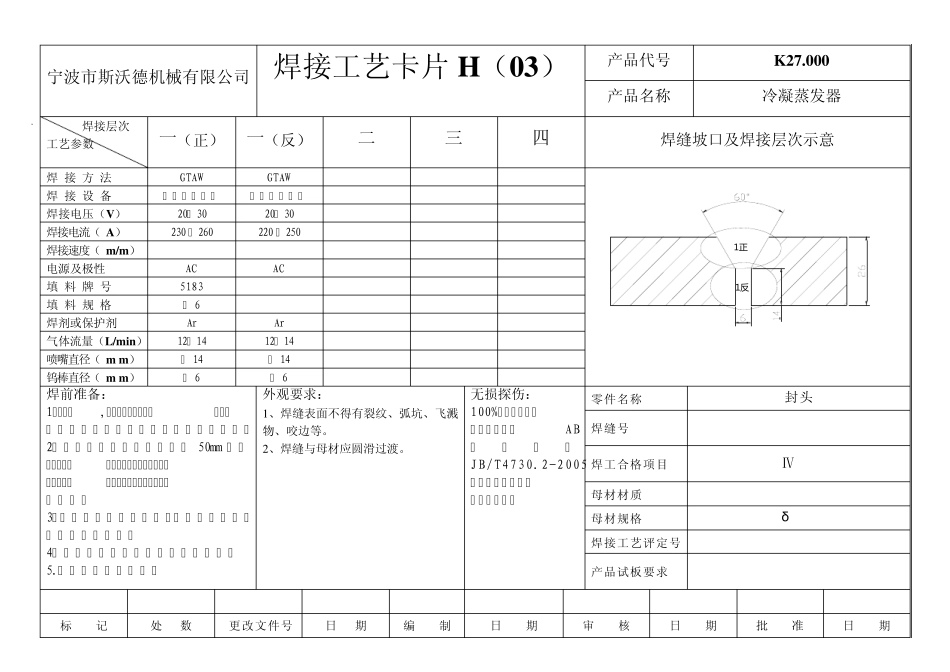

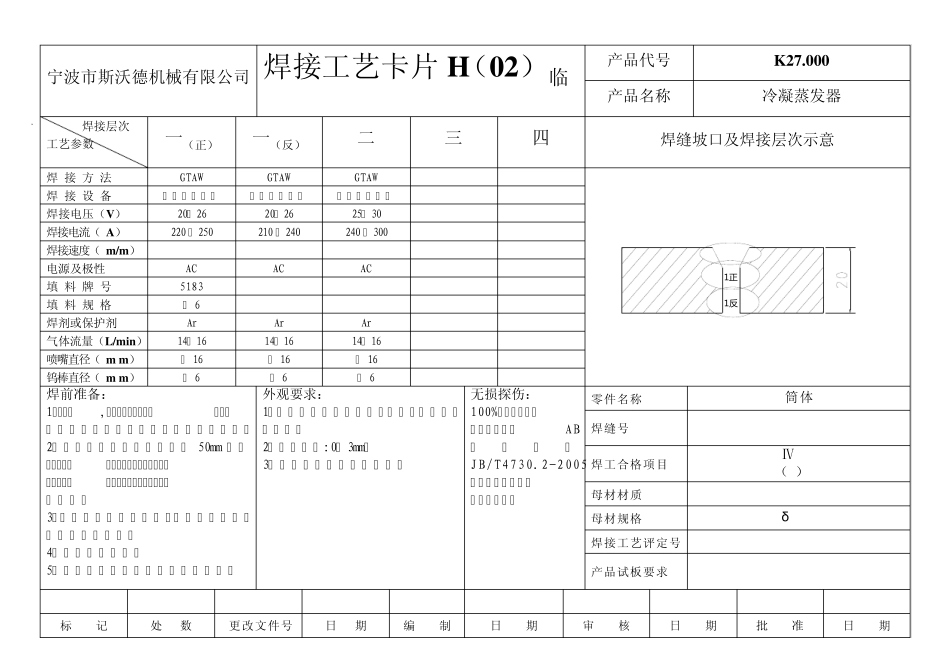

宁波市斯沃德机械有限公司 焊接工艺卡片H（01）(临) 产品代号 K27.000 产品名称 冷凝蒸发器 焊接层次 工艺参数 一（正） 一（反） 其余 焊缝坡口及焊接层次示意 焊 接 方 法 GTAW GTAW GTAW 1正1反其 余 焊 接 设 备 交 流 氩 弧 焊 机 交 流 氩 弧 焊 机 交 流 氩 弧 焊 机 焊接电压（V） 22～ 25 20～ 25 25～ 30 焊接电流（A） 220 ～ 240 210 ～ 230 300 ～ 400 焊接速度（m/m） 电源及极性 AC AC AC 填 料 牌 号 5183 5183 填 料 规 格 Φ 6 Φ 6 焊剂或保护剂 Ar Ar Ar 气体流量（L/min） 14～ 16 14～ 16 14～ 16 喷嘴直径（m m） Φ 16 Φ 16 Φ 16 钨棒直径（m m） Φ 6 Φ 6 Φ 6 焊前准备： 1、施焊前,坡口表面应平整、光滑、不应 有 裂 纹 、 分 层 、 夹 渣 、 毛 刺 和 飞 边 等 。 2、 焊 丝 、 坡 口 表 面 极 其 两 侧 50mm 范 围进行表面清理。用丙酮等有机溶剂去除表面的油和油脂，也可用机械法或化学法 清 除 。 3、经 清 理 的 焊 丝 和 焊 件 ，焊 前 严 禁 玷 污 ，否 则 应 重 新 清 理 。 4、 点 固 引 熄 弧 板 。 5、 检 查 焊 接 设 备 、 仪 表 能 正 常 使 用 。 外观要求： 1、 焊缝表面 不应有裂 纹、未熔合、气孔 、 弧 坑 、 夹 钨 和 飞 溅 物 ， 焊 缝 外 不 得有 打 弧 点 。 2、 焊 缝 余 高 :0～ 3mm。 3、 焊 缝 与 母 材 应 圆 滑 过 渡 。 无损探伤： 100%射线探伤，透照质量不低于AB级，符合JB/T4730.2-2005标准，检查结果达到Ⅱ级合格。 零件名称 加强圈 焊缝号 A001 焊工合格项目 GTAW-AⅣ-3G-12-02 母材材质 5A05-H112 母材规格 δ =30 焊接工艺评定号 WPQ-058 产品试板要求 标 记 处 数 更改文件号 日 期 编 制 日 期 审 核 日 期 批 准 日 期 宁波市斯沃德机械有限公司 焊接工艺卡片H（02）(临) 产品代号 K27.000 产品名称 冷凝蒸发器 焊接层次 工艺参数 一（正） 一（反） 二 三 四 焊缝坡口及焊接层次示意 焊 接 方 法 GTAW GTAW GTAW 1正1反2 焊 接 设 备 交 流 氩 弧 焊 机 交 流 氩 弧 焊 机 交 流 氩 弧 焊 机 焊接电压（V） 20～ 26 20～ 26 25～...
