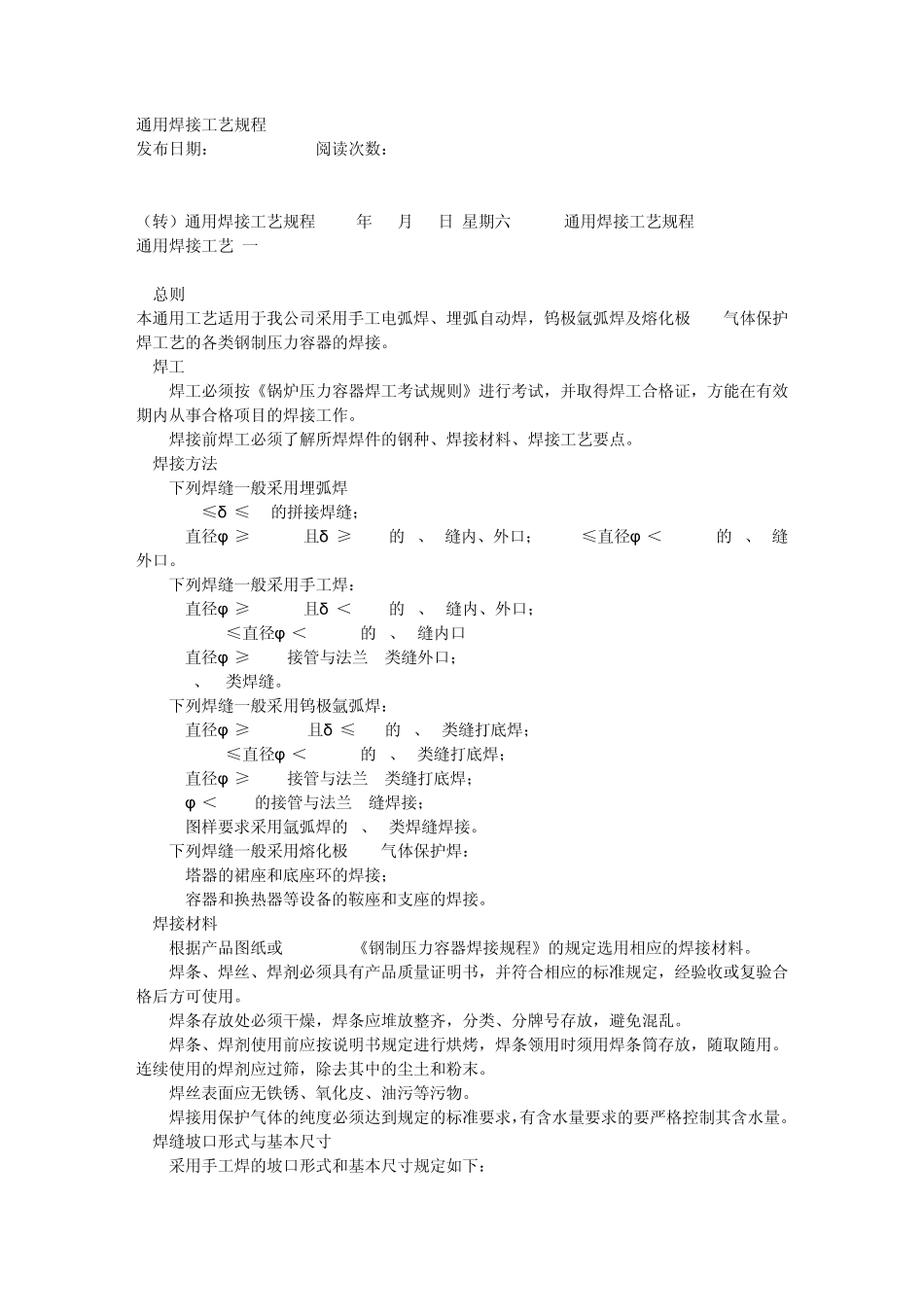

通用焊接工艺规程 发布日期：2009-9-29 | 阅读次数：4651 -------------------------------------------------------------------------------- （转）通用焊接工艺规程2009年08月15日 星期六 16:23通用焊接工艺规程 通用焊接工艺(一) 1 总则 本通用工艺适用于我公司采用手工电弧焊、埋弧自动焊，钨极氩弧焊及熔化极CO2气体保护焊工艺的各类钢制压力容器的焊接。 2 焊工 2.1 焊工必须按《锅炉压力容器焊工考试规则》进行考试，并取得焊工合格证，方能在有效期内从事合格项目的焊接工作。 2.2 焊接前焊工必须了解所焊焊件的钢种、焊接材料、焊接工艺要点。 3 焊接方法 3.1 下列焊缝一般采用埋弧焊 3.1.1 10≤δ ≤60的拼接焊缝； 3.1.2 直径φ ≥1000mm且δ ≥10mm的A、B缝内、外口；600mm≤直径φ ＜1000mm的A、B缝外口。 3.2 下列焊缝一般采用手工焊： 3.2.1 直径φ ≥1000mm且δ ＜10mm的A、B缝内、外口； 3.2.2 600mm≤直径φ ＜1000mm的A、B缝内口 3.2.3 直径φ ≥89mm接管与法兰 B类缝外口； 3.2.4 C、D 类焊缝。 3.3 下列焊缝一般采用钨极氩弧焊： 3.3.1 直径φ ≥1000mm 且δ ≤8mm的A、B类缝打底焊； 3.3.2 600mm≤直径φ ＜1000mm的A、B类缝打底焊； 3.3.3 直径φ ≥89mm接管与法兰 B类缝打底焊； 3.3.4 φ ＜89mm的接管与法兰 B缝焊接； 3.3.5 图样要求采用氩弧焊的C、D类焊缝焊接。 3.4 下列焊缝一般采用熔化极CO2气体保护焊： 3.4.1 塔器的裙座和底座环的焊接； 3.4.2 容器和换热器等设备的鞍座和支座的焊接。 4 焊接材料 4.1 根据产品图纸或 JB/T4709《钢制压力容器焊接规程》的规定选用相应的焊接材料。 4.2 焊条、焊丝、焊剂必须具有产品质量证明书，并符合相应的标准规定，经验收或复验合格后方可使用。 4.3 焊条存放处必须干燥，焊条应堆放整齐，分类、分牌号存放，避免混乱。 4.4 焊条、焊剂使用前应按说明书规定进行烘烤，焊条领用时须用焊条筒存放，随取随用。连续使用的焊剂应过筛，除去其中的尘土和粉末。 4.5 焊丝表面应无铁锈、氧化皮、油污等污物。 4.6 焊接用保护气体的纯度必须达到规定的标准要求，有含水量要求的要严格控制其含水量。 5 焊缝坡口形式与基本尺寸 5.1 采用手工焊的坡口形式和基本尺寸规定如下： 5.1.1 单面 V 型坡口见图 5.1.1。 5.1.2 不对称 X 型坡口见图 5.1.2。 5.1.3 当直径≤600mm，采用...
