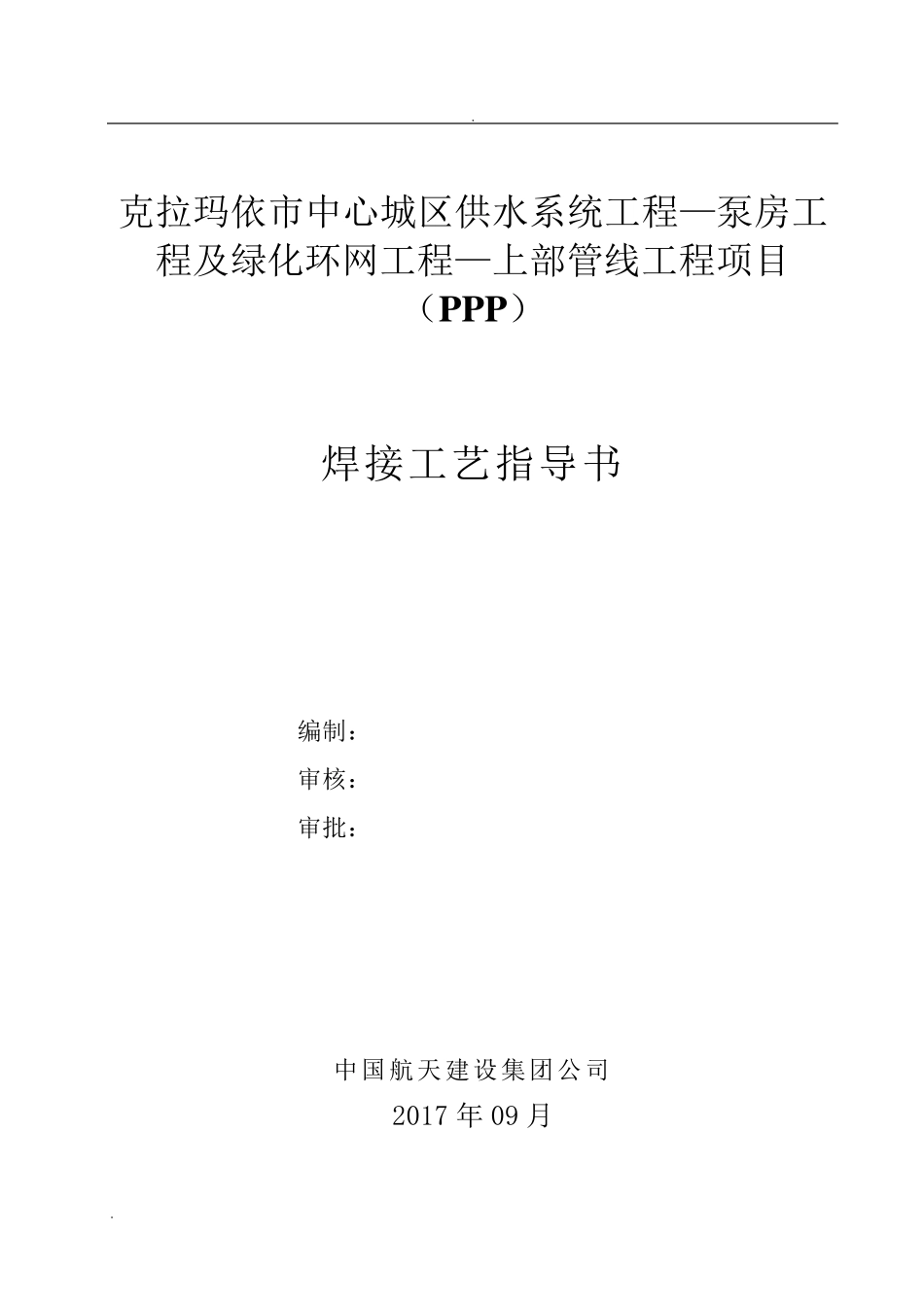

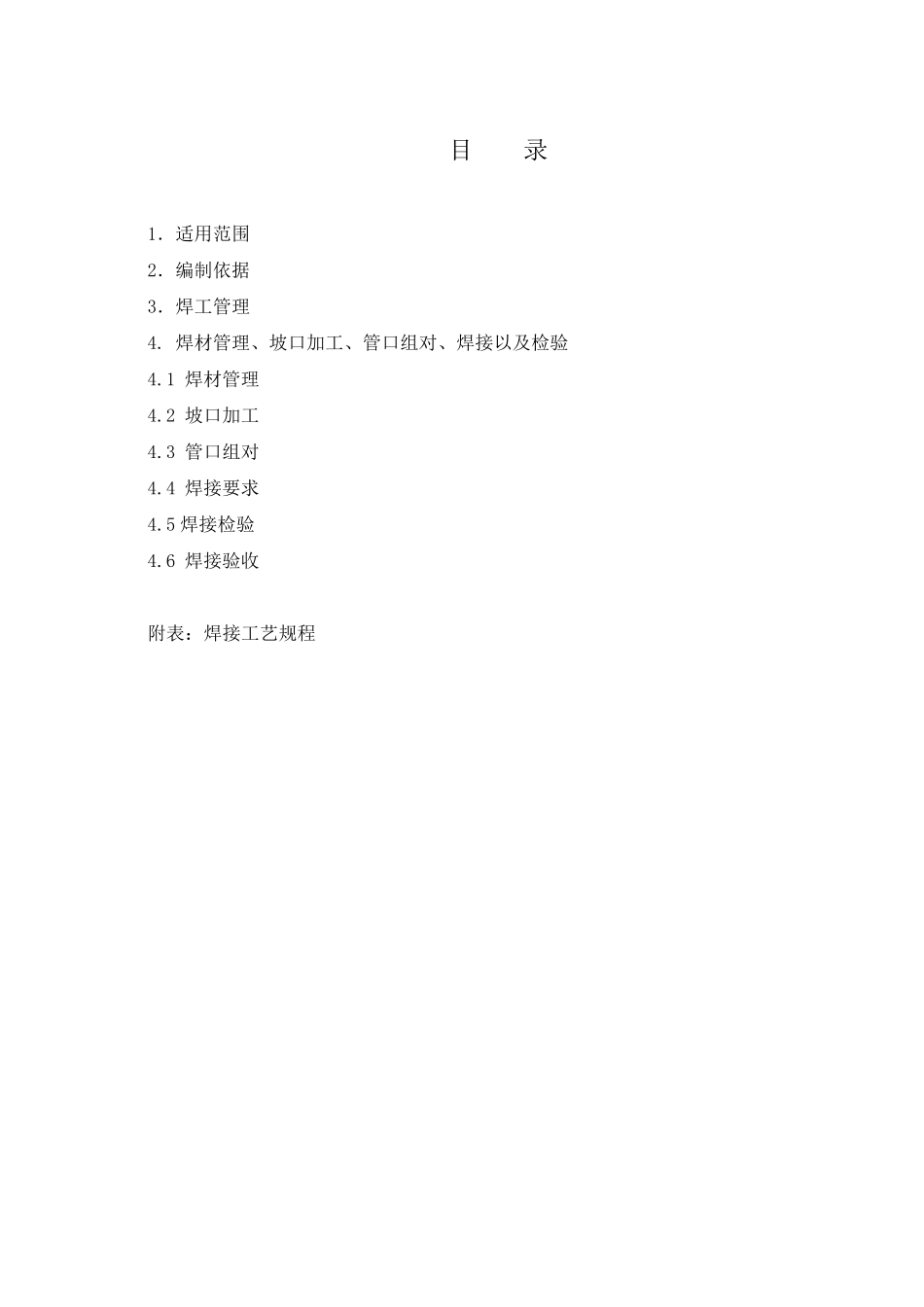

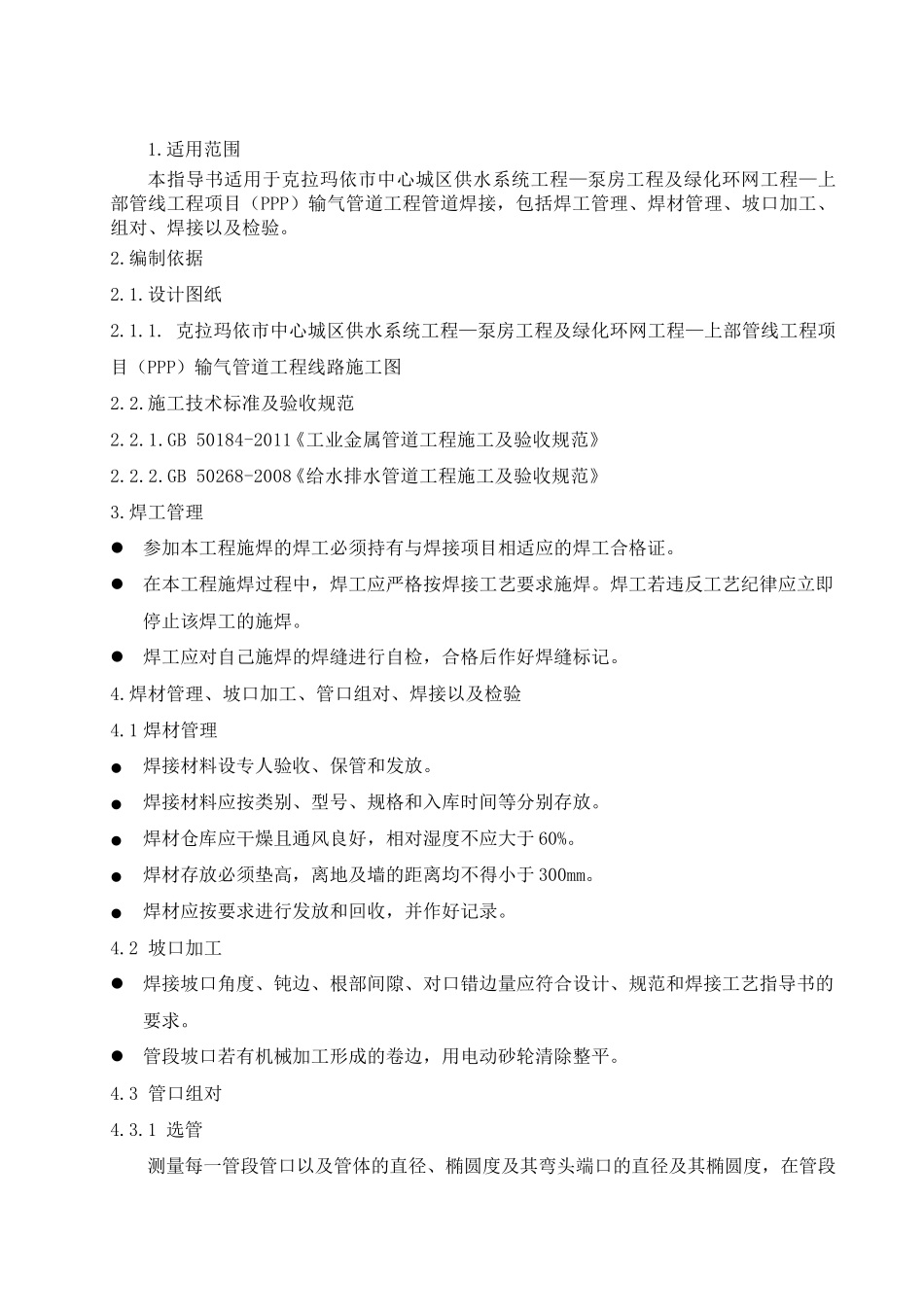

. . 克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（P P P ） 焊接工艺指导书 编制： 审核： 审批： 中国航天建设集团公司 2017 年 09 月 目 录 1．适用范围 2．编制依据 3．焊工管理 4. 焊材管理、坡口加工、管口组对、焊接以及检验 4.1 焊材管理 4.2 坡口加工 4.3 管口组对 4.4 焊接要求 4.5 焊接检验 4.6 焊接验收 附表：焊接工艺规程 1.适用范围 本指导书适用于克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程管道焊接，包括焊工管理、焊材管理、坡口加工、组对、焊接以及检验。 2.编制依据 2.1.设计图纸 2.1.1. 克拉玛依市中心城区供水系统工程—泵房工程及绿化环网工程—上部管线工程项目（PPP）输气管道工程线路施工图 2.2.施工技术标准及验收规范 2.2.1.GB 50184-2011《工业金属管道工程施工及验收规范》 2.2.2.GB 50268-2008《给水排水管道工程施工及验收规范》 3.焊工管理  参加本工程施焊的焊工必须持有与焊接项目相适应的焊工合格证。  在本工程施焊过程中，焊工应严格按焊接工艺要求施焊。焊工若违反工艺纪律应立即停止该焊工的施焊。  焊工应对自己施焊的焊缝进行自检，合格后作好焊缝标记。 4.焊材管理、坡口加工、管口组对、焊接以及检验 4.1 焊材管理  焊接材料设专人验收、保管和发放。  焊接材料应按类别、型号、规格和入库时间等分别存放。  焊材仓库应干燥且通风良好，相对湿度不应大于60%。  焊材存放必须垫高，离地及墙的距离均不得小于300mm。  焊材应按要求进行发放和回收，并作好记录 。 4.2 坡口加工  焊接坡口角 度、钝 边 、根 部间隙 、对口错 边 量 应符 合设计、规范和焊接工艺指导书的要求。  管段 坡口若有机 械 加工形 成 的卷 边 ，用电 动 砂 轮 清 除 整 平 。 4.3 管口组对 4.3.1 选 管 测 量 每 一 管段 管口以及管体 的直 径 、椭 圆 度及其 弯 头 端 口的直 径 及其 椭 圆 度，在管段 的 两 端 写 上 A、 B 标 记 ， 并 加 以 记 录 ； 根 据 记 录 ， 为 连 头 以 及 加 弯 头 处 ， 提 前 选 出 偏 差 最接 近 的 管 段 、 弯 头 进 行 组 对 做 准 备 。 4.3.2 对 管 口 表 面 小 于 3mm 的 点 状...
