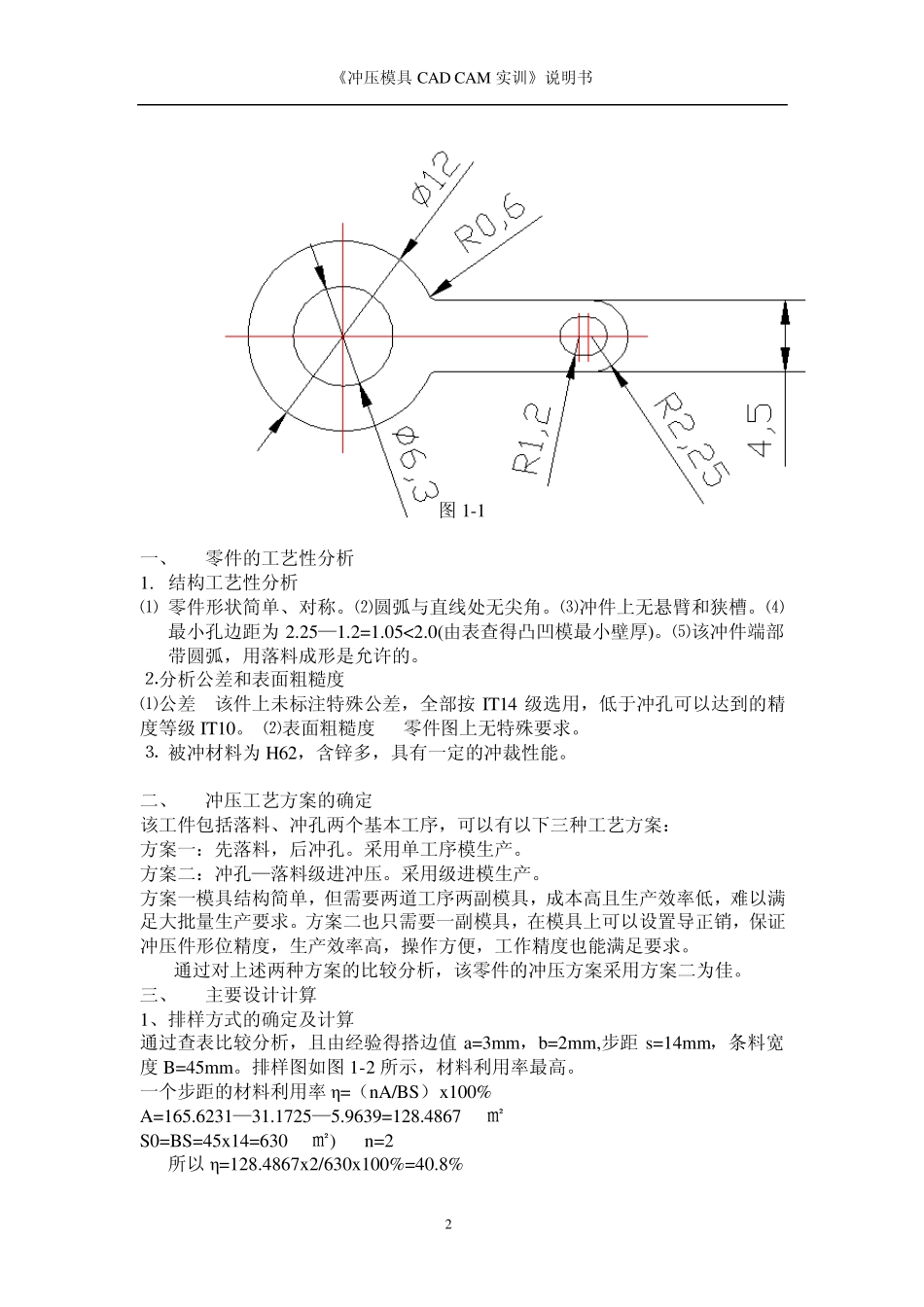

《冲压模具CAD CAM 实训》说明书 1 焊片级进模具课程设计说明书 目录 一、零件工艺性分析 ……………………………………………………………………… 二、冲压工艺方案的确定 ……………………………………………………………………… 三、主要设计计算 ……………………………………………………………………… 1、排样方式的确定及其计算 ………………………………………………………………… 2、冲压力的计算 ……………………………………………………………………… 3、压力中心的确定 ……………………………………………………………………… 4、工作零件刃口尺寸计算 …………………………………………………………………… 5、卸料橡胶的设计 ……………………………………………………………………… 四、模具总体设计 ……………………………………………………………………… 1、模具类型的选择 ……………………………………………………………………… 2、定位方式的选择 ……………………………………………………………………… 3、卸料出件方式的选择 ……………………………………………………………………… 4、导向方式的选择 ……………………………………………………………………… 五、主要零部件设计 ……………………………………………………………………… 1、工作件的结构设计 …………………………………………………………………… 2、模架及其他零部件确定……………………………………………………………………… 3、固定结构的设计 ………………………………………………………………………… 4、导料板的设计 ……………………………………………………………………… 5、卸料部件的设计 ……………………………………………………………………… 六、模具总装图 ……………………………………………………………………… 七、冲压设备的选择 ……………………………………………………………………… 八、参考文献： ………………………………………………………… 九、装配图、凸模板、凹模板、下模座三维图………………………………………………… 设计说明书 图 1-1 所示为焊片零件冲裁图，材料 H62 铜片，厚度 t=0.7mm,大批量生产，试确定冲裁工艺性，设计冲裁模。 《冲压模具CAD CAM 实训》说明书 2 图1-1 一、 零件的工艺性分析 1. 结...
