焊接相关计算

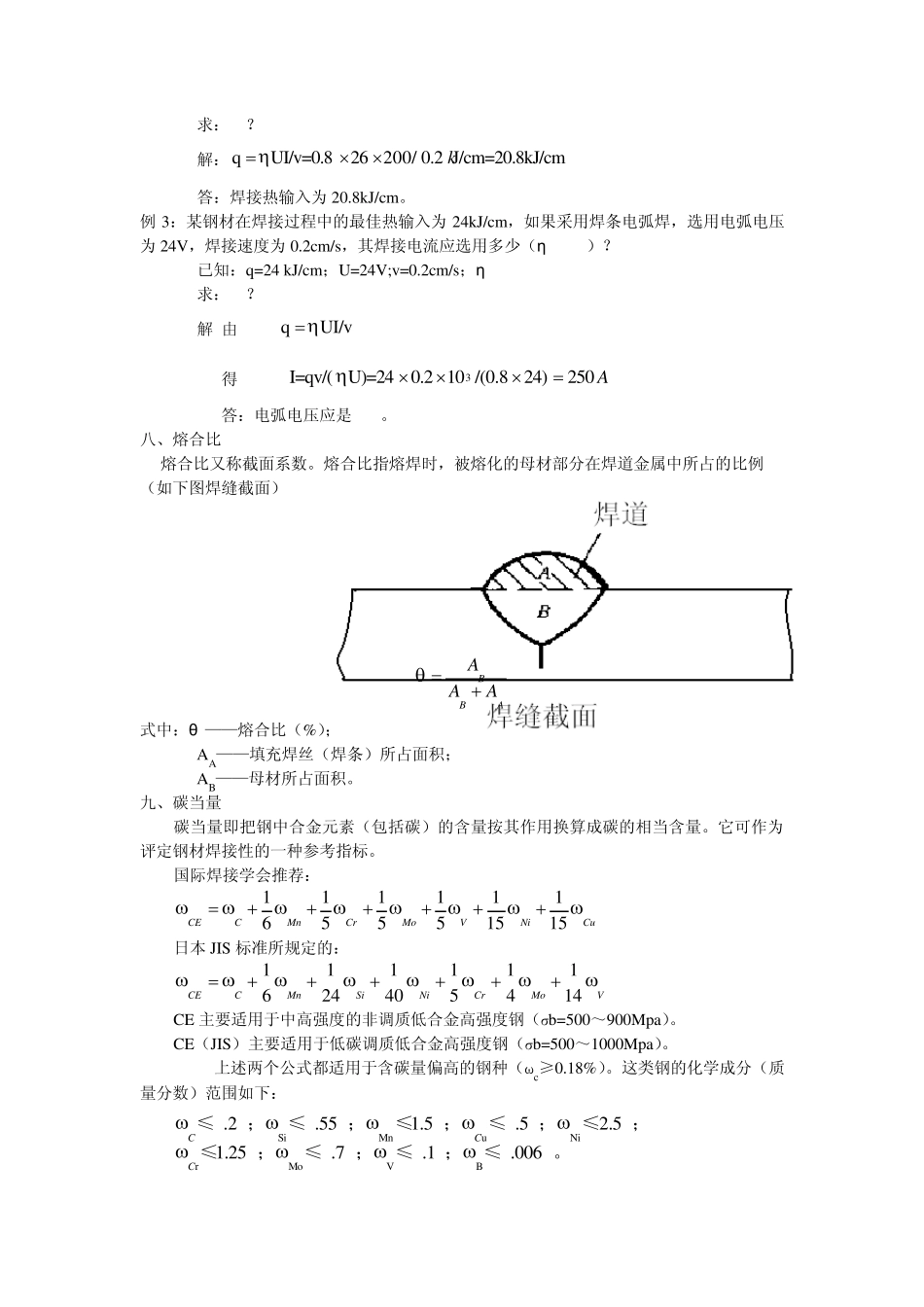

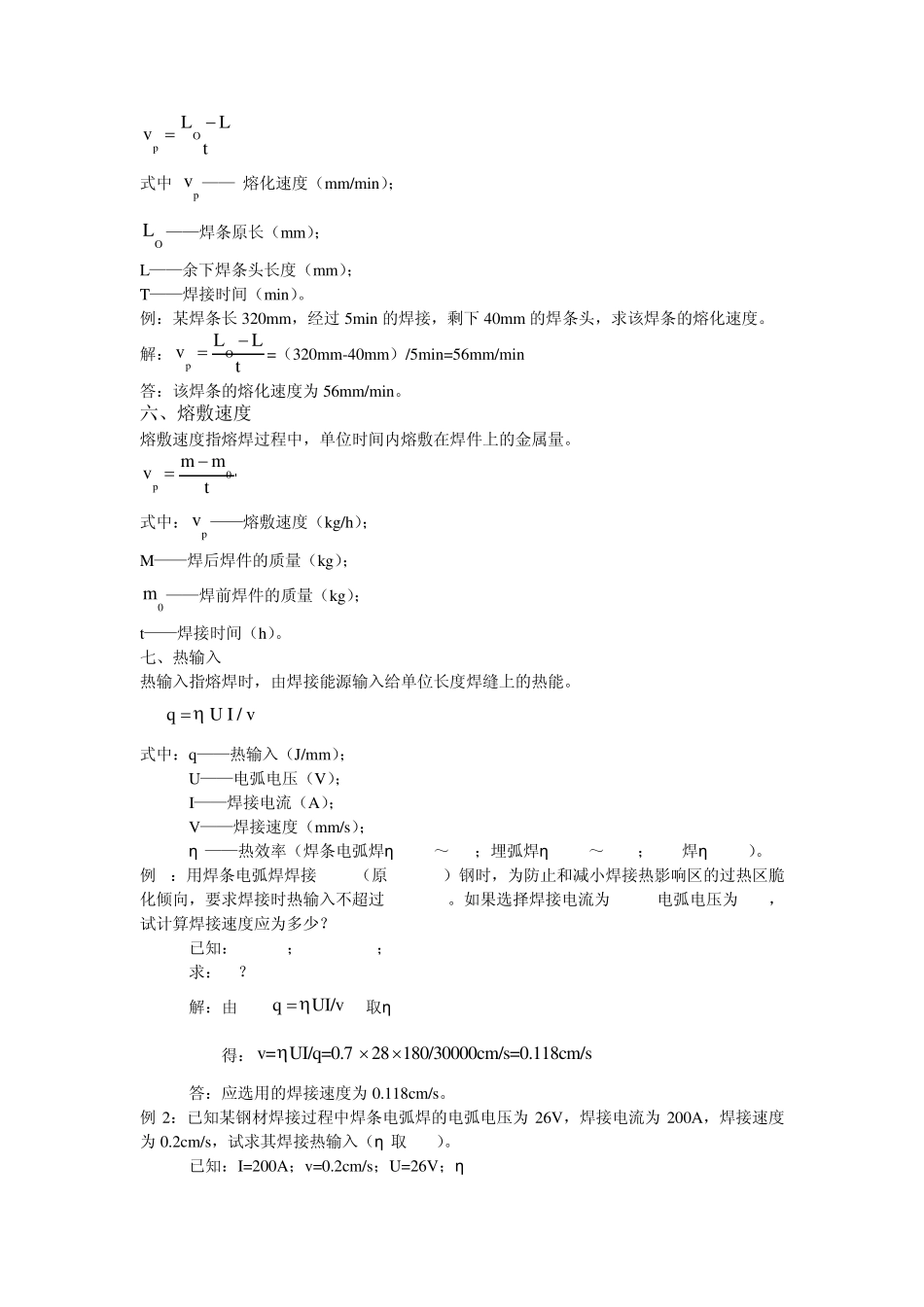

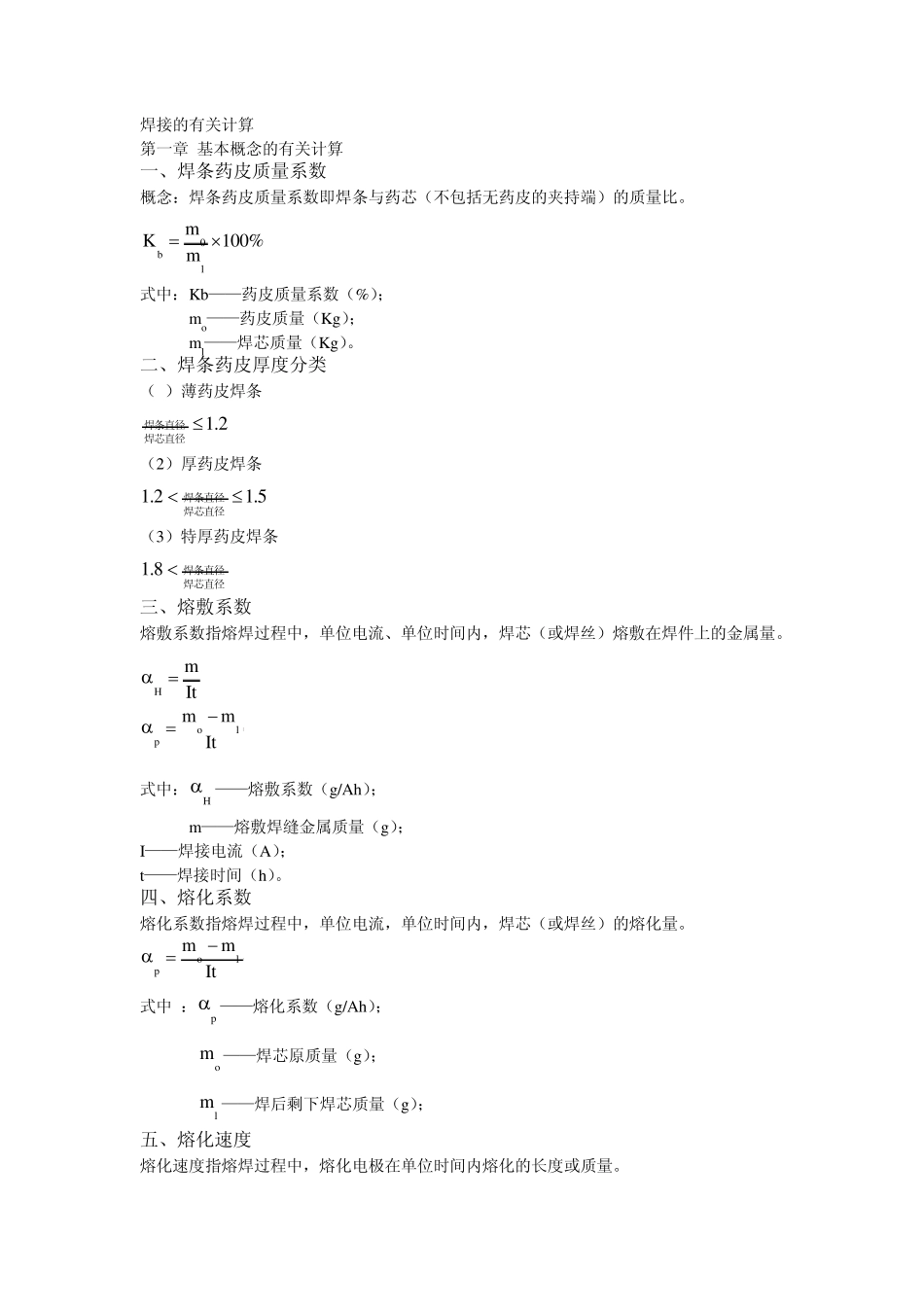

焊接的有关计算 第一章 基本概念的有关计算 一、焊条药皮质量系数 概念：焊条药皮质量系数即焊条与药芯（不包括无药皮的夹持端）的质量比。 0blmK100%m 式中：Kb——药皮质量系数（%）； mo——药皮质量（Kg）； ml——焊芯质量（Kg）。 二、焊条药皮厚度分类 （1）薄药皮焊条 1.2焊条直径焊芯直径 （2）厚药皮焊条 1.21.5焊条直径焊芯直径 （3）特厚药皮焊条 1.8  焊条直径焊芯直径 三、熔敷系数 熔敷系数指熔焊过程中，单位电流、单位时间内，焊芯（或焊丝）熔敷在焊件上的金属量。 HolpmItmmIt 式中：H ——熔敷系数（g/Ah）； m——熔敷焊缝金属质量（g）； I——焊接电流（A）； t——焊接时间（h）。 四、熔化系数 熔化系数指熔焊过程中，单位电流，单位时间内，焊芯（或焊丝）的熔化量。 olpmmIt 式中 ：p ——熔化系数（g/Ah）； om ——焊芯原质量（g）； lm ——焊后剩下焊芯质量（g）； 五、熔化速度 熔化速度指熔焊过程中，熔化电极在单位时间内熔化的长度或质量。 OpLLvt 式中 pv—— 熔化速度（mm/min）； OL ——焊条原长（mm）； L——余下焊条头长度（mm）； T——焊接时间（min）。 例：某焊条长 320mm，经过 5min 的焊接，剩下 40mm 的焊条头，求该焊条的熔化速度。 解：OpLLvt=（320mm-40mm）/5min=56mm/min 答：该焊条的熔化速度为 56mm/min。 六、熔敷速度 熔敷速度指熔焊过程中，单位时间内熔敷在焊件上的金属量。 0pmmvt 式中：pv——熔敷速度（kg/h）； M——焊后焊件的质量（kg）； 0m ——焊前焊件的质量（kg）； t——焊接时间（h）。 七、热输入 热输入指熔焊时，由焊接能源输入给单位长度焊缝上的热能。 qU I / v 式中：q——热输入（J/mm）； U——电弧电压（V）； I——焊接电流（A）； V——焊接速度（mm/s）； η ——热效率（焊条电弧焊η =0.7～0.8；埋弧焊η =0.8～0.95；TIG焊η =0.5）。 例 1：用焊条电弧焊焊接 Q390（原 15MnTi）钢时，为防止和减小焊接热影响区的过热区脆化倾向，要求焊接时热输入不超过 30kj/cm。如果选择焊接电流为 180A,电弧电压为 28V，试计算焊接速度应为多少？ 已知：I=180A；q=30kJ/cm；U=28V 求：v=？ 解：由 qUI/v 取η =0.7 得： v = UI/q=0.728 180/30000cm/s=0.118cm/s 答：应选用的焊接速度为 0.118cm/s。...
