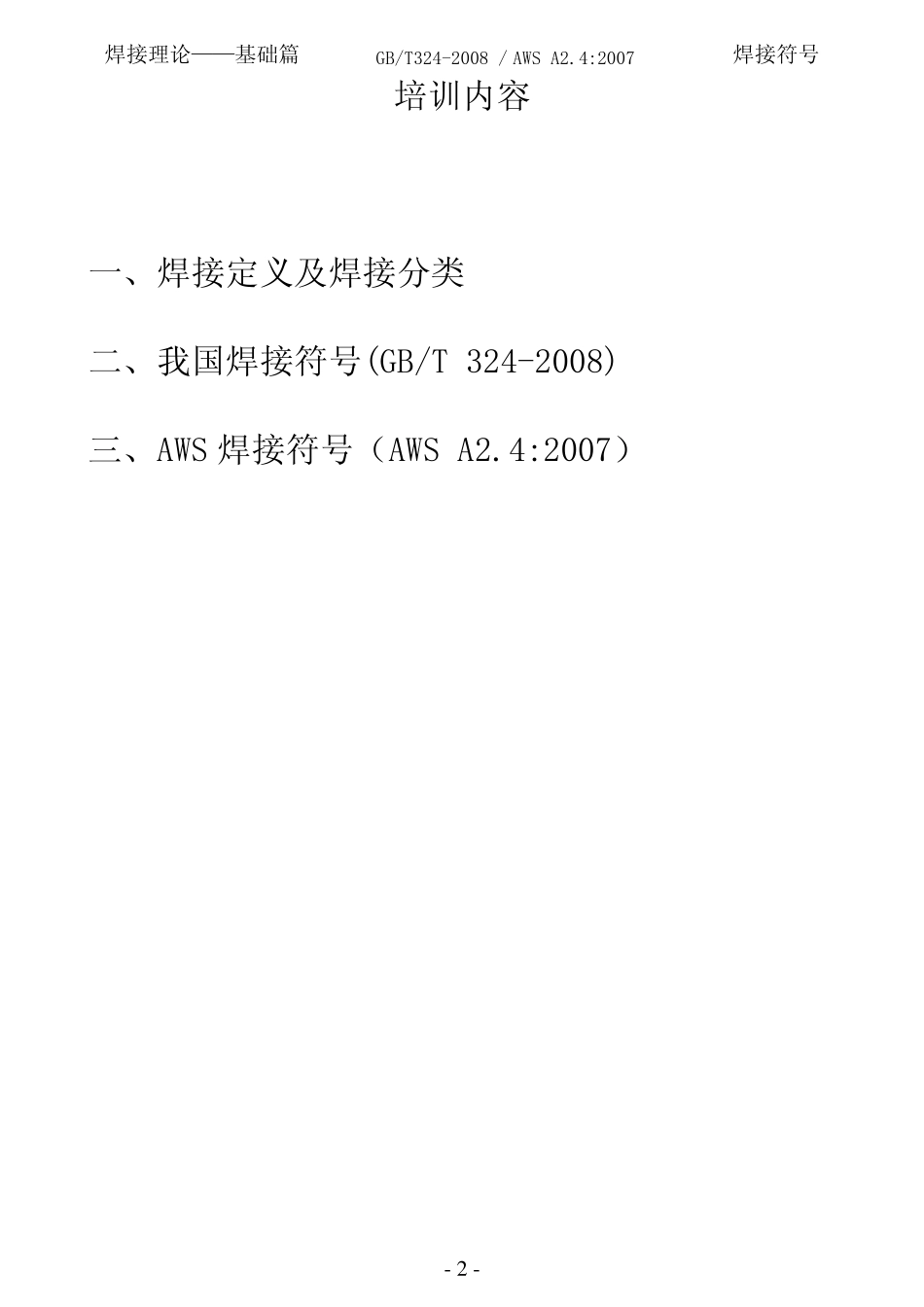

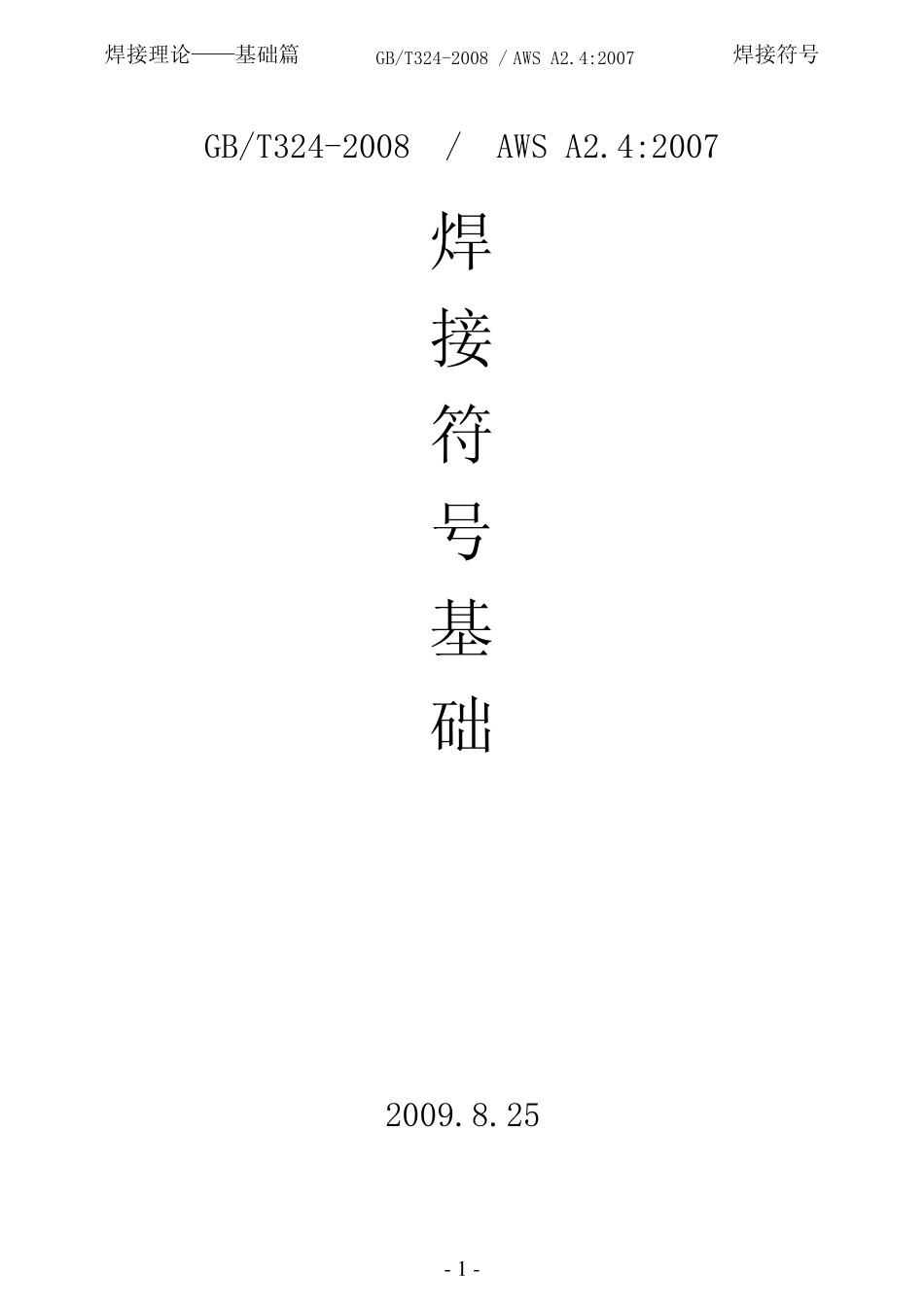

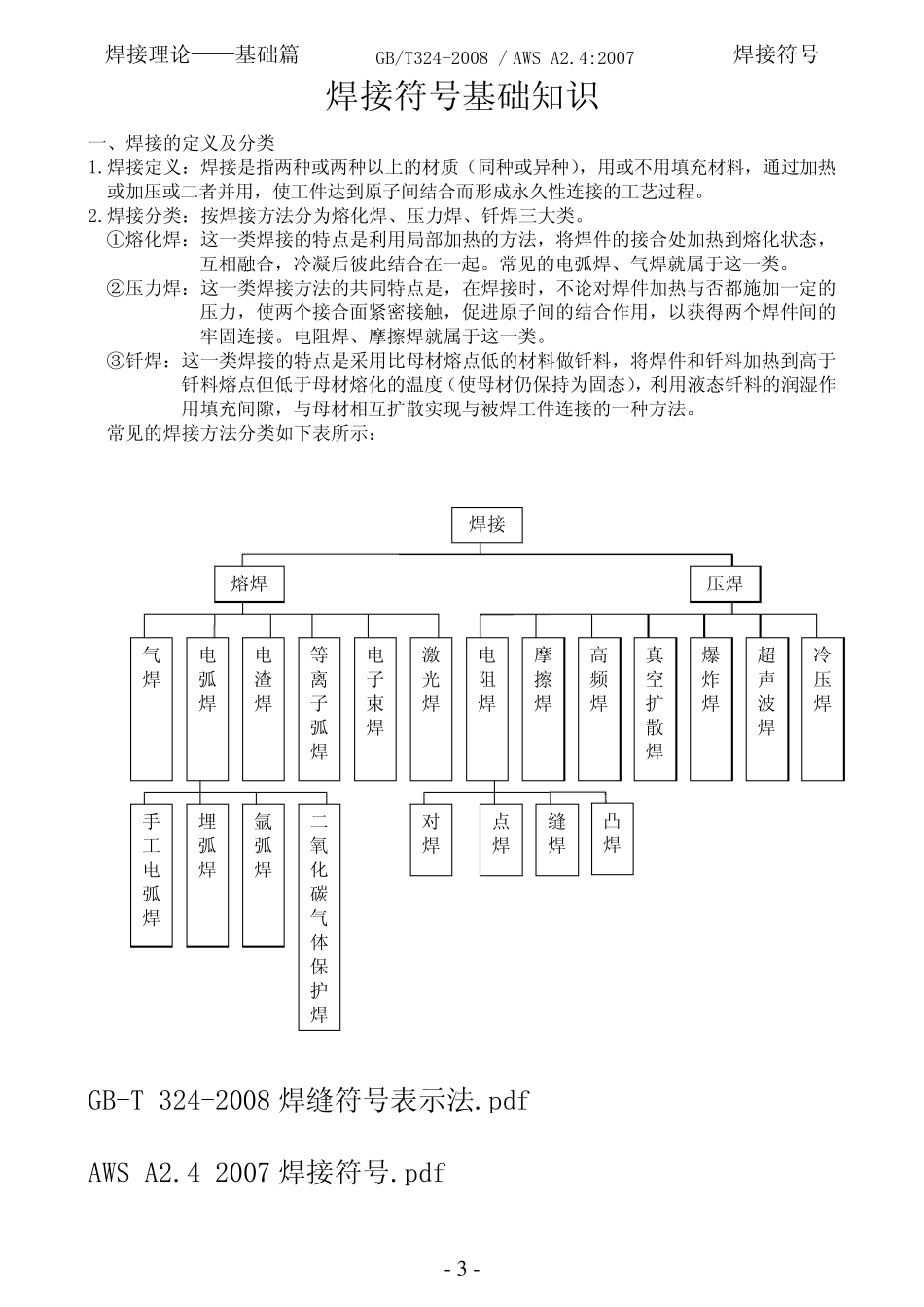

焊接理论——基础篇 GB/T324-2008 / AWS A2.4:2007 焊接符号 GB/T324-2008 / AWS A2.4:2007 焊 接 符 号 基 础 2009.8.25 - 1 - 焊接理论——基础篇 GB/T324-2008 / AWS A2.4:2007 焊接符号 培训内容 一、 焊接定义及焊接分类 二、 我国焊接符号(GB/T 324-2008) 三、 AWS 焊接符号（AWS A2.4:2007） - 2 - 焊接理论——基础篇 GB/T324-2008 / AWS A2.4:2007 焊接符号 焊接符号基础知识 一、焊接的定义及分类 1.焊接定义：焊接是指两种或两种以上的材质（同种或异种），用或不用填充材料，通过加热或加压或二者并用，使工件达到原子间结合而形成永久性连接的工艺过程。 2.焊接分类：按焊接方法分为熔化焊、压力焊、钎焊三大类。 ①熔化焊：这一类焊接的特点是利用局部加热的方法，将焊件的接合处加热到熔化状态，互相融合，冷凝后彼此结合在一起。常见的电弧焊、气焊就属于这一类。 ②压力焊：这一类焊接方法的共同特点是，在焊接时，不论对焊件加热与否都施加一定的压力，使两个接合面紧密接触，促进原子间的结合作用，以获得两个焊件间的牢固连接。电阻焊、摩擦焊就属于这一类。 ③钎焊：这一类焊接的特点是采用比母材熔点低的材料做钎料，将焊件和钎料加热到高于钎料熔点但低于母材熔化的温度（使母材仍保持为固态），利用液态钎料的润湿作用填充间隙，与母材相互扩散实现与被焊工件连接的一种方法。 常见的焊接方法分类如下表所示： 焊接 熔焊 压焊 气焊 电弧焊 电渣焊等离子弧焊 电子束焊激光焊电阻焊摩擦焊高频焊真空扩散焊 爆炸焊 超声波焊冷压焊手工电弧焊 埋弧焊 氩弧焊二氧化碳气体保护焊 对焊点焊缝焊凸焊 GB-T 324-2008 焊缝 符号表示法.pdf AWS A2.4 2007 焊接符号.pdf - 3 - 焊接理论——基础篇 GB/T324-2008 / AWS A2.4:2007 焊接符号 二、焊接符号（GB/T324-2008/AWS A2.4:2007） 焊接符号一般由基本符号与箭头线组成必要时还可以加上补充符号、尾部符号和焊缝尺寸符号。 焊接符号提供了表述图纸上完整的焊接信息。它们能迅速提供给设计者，工艺员，焊接人员，包括焊接检验员，每个接头须用何种焊接方法才能达到满意的材料强度和满足使用条件。 1.焊缝基本符号 1.1 基本符号 基本符号是表示焊缝横截面的基本形式或特征的符号 序 号 名 称 示 意 图 GB/T324-2008符 号 AWS A2.4:2007符 号 1 卷边焊缝（卷边完全熔化）/喇叭...
