焊接绝热气瓶使用说明书20140304

焊接绝热气瓶使用说明书20140304_第1页
1/20
焊接绝热气瓶使用说明书20140304_第2页
2/20
焊接绝热气瓶使用说明书20140304_第3页
3/20

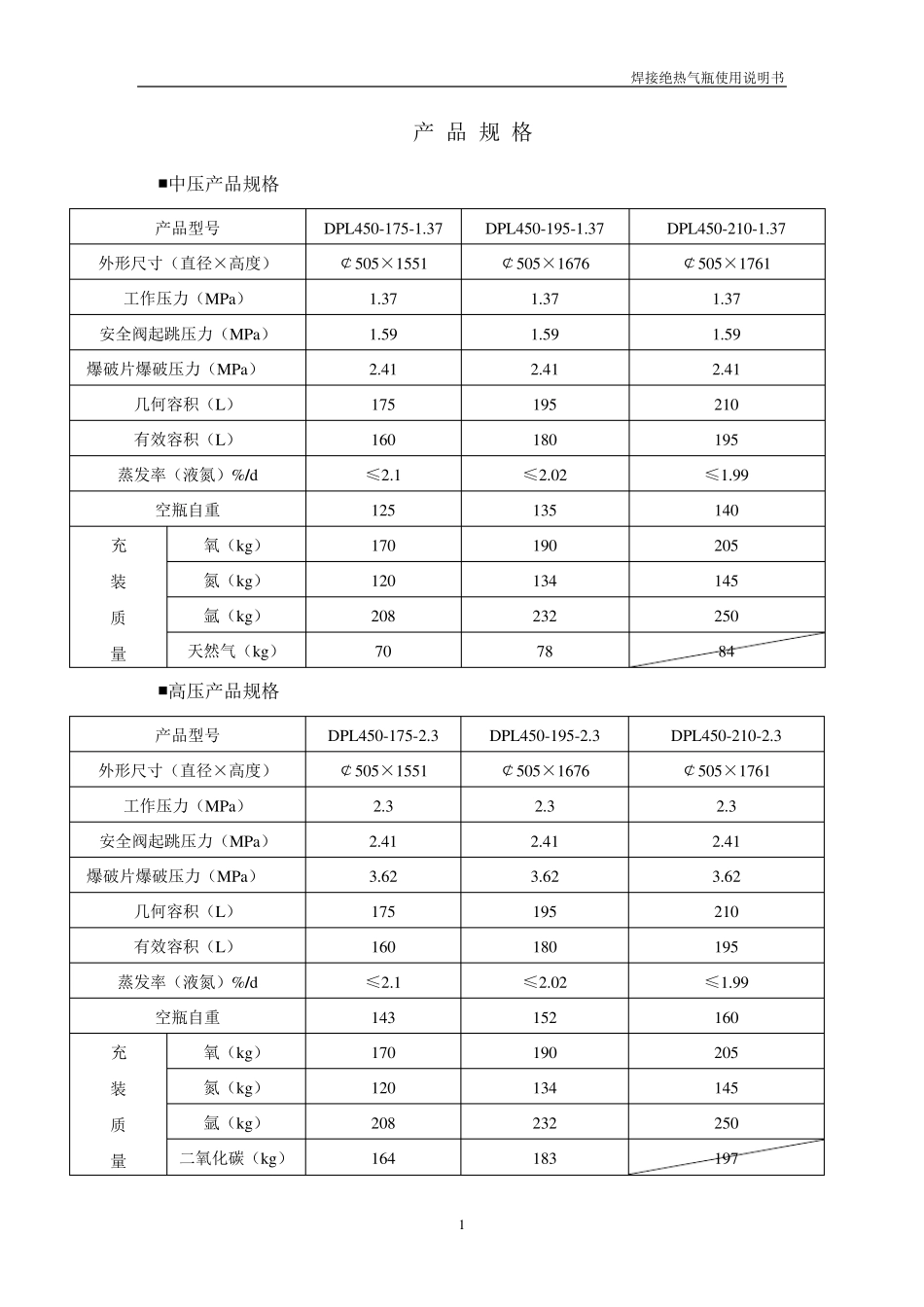

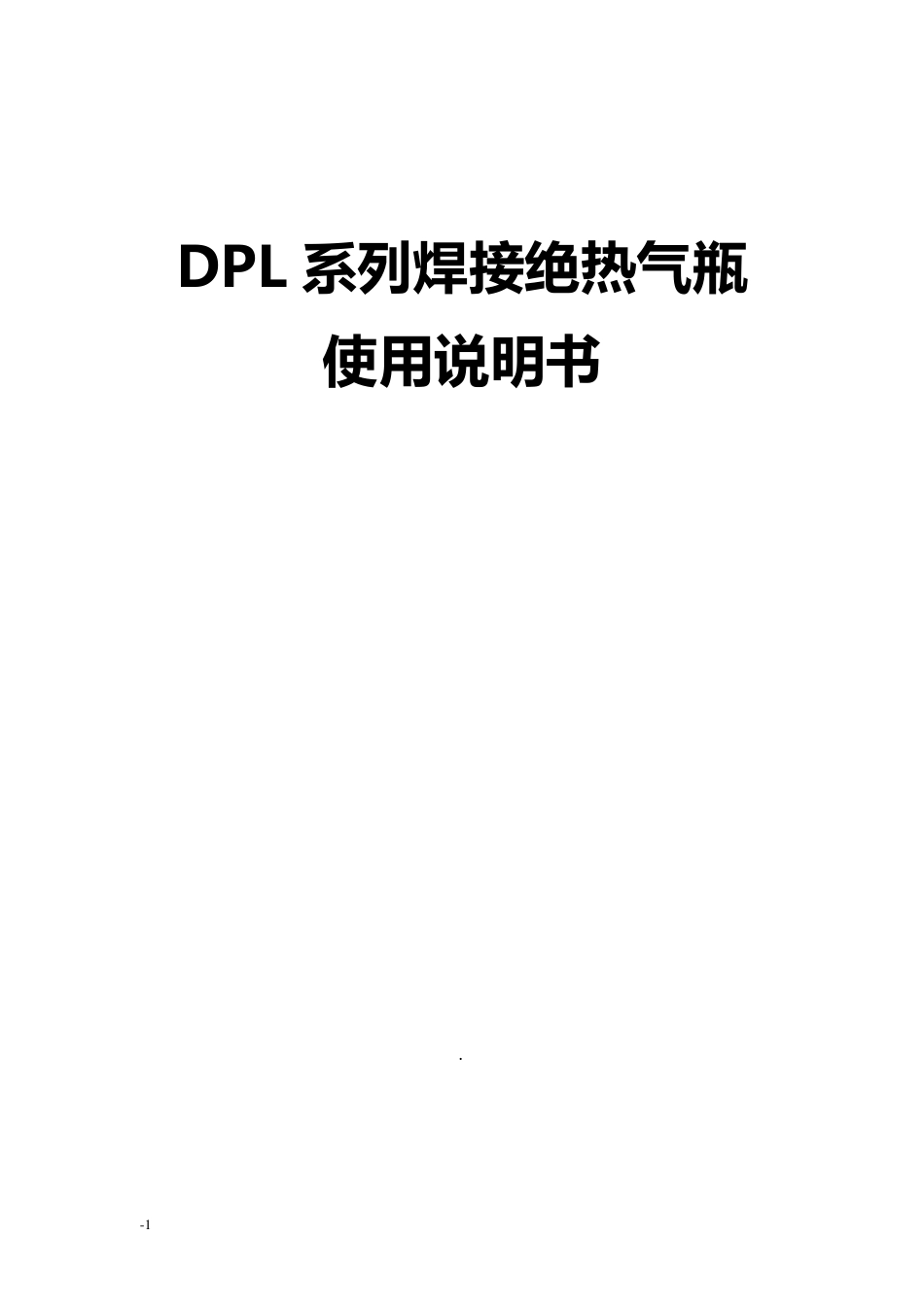

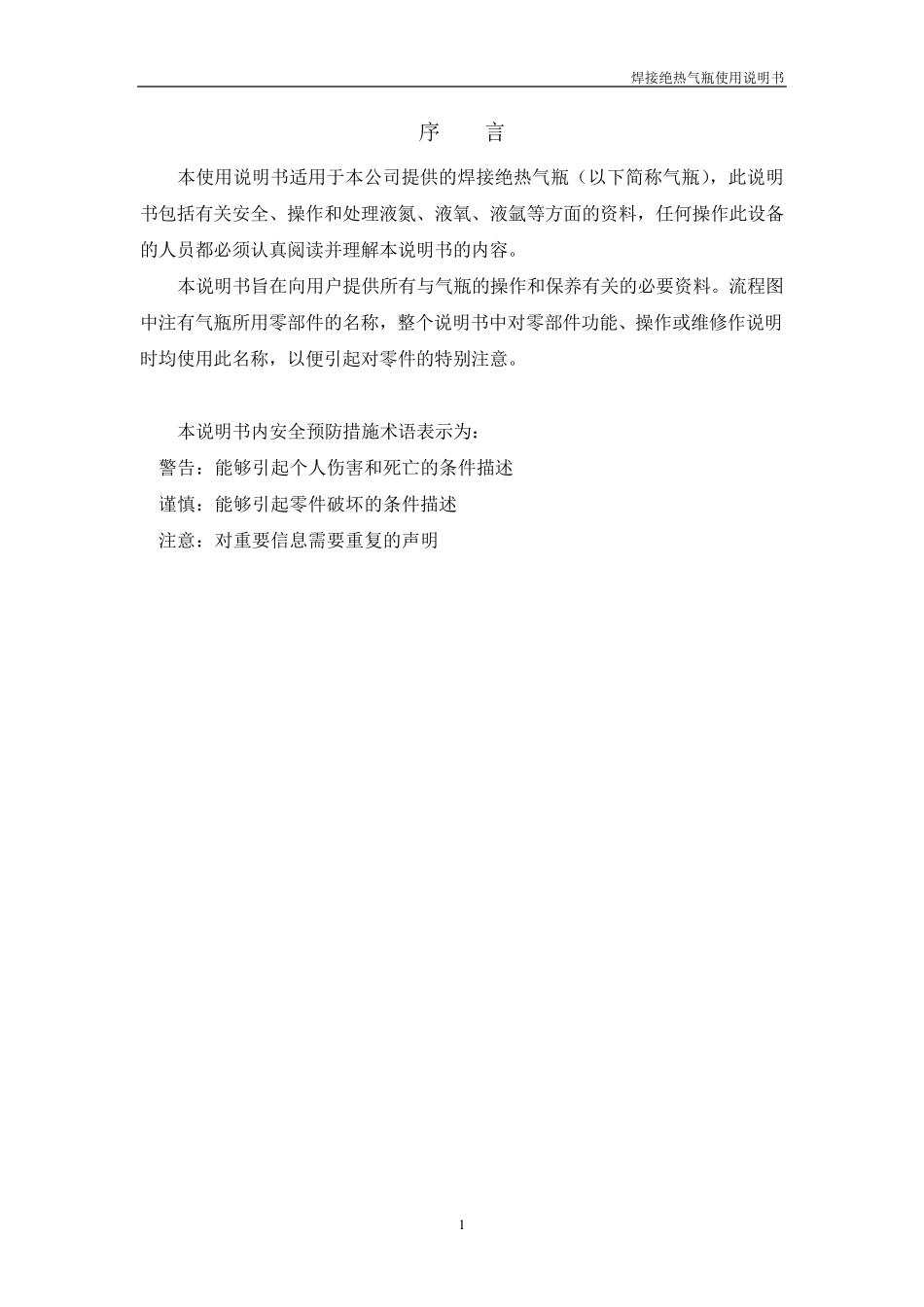

-1 DPL 系 列 焊 接 绝 热 气 瓶 使 用 说 明 书 . 焊接绝热气瓶使用说明书 1 序 言 本使用说明书适用于本公司提供的焊接绝热气瓶(以下简称气瓶),此说明书包括有关安全、操作和处理液氮、液氧、液氩等方面的资料,任何操作此设备的人员都必须认真阅读并理解本说明书的内容。 本说明书旨在向用户提供所有与气瓶的操作和保养有关的必要资料。流程图中注有气瓶所用零部件的名称,整个说明书中对零部件功能、操作或维修作说明时均使用此名称,以便引起对零件的特别注意。 本说明书内安全预防措施术语表示为: 警告:能够引起个人伤害和死亡的条件描述 谨慎:能够引起零件破坏的条件描述 注意:对重要信息需要重复的声明焊接绝热气瓶使用说明书 1 产 品 规 格 ■中压产品规格 产品型号 DPL450-175-1.37 DPL450-195-1.37 DPL450-210-1.37 外形尺寸(直径×高度) ¢505×1551 ¢505×1676 ¢505×1761 工作压力(MPa) 1.37 1.37 1.37 安全阀起跳压力(MPa) 1.59 1.59 1.59 爆破片爆破压力(MPa) 2.41 2.41 2.41 几何容积(L) 175 195 210 有效容积(L) 160 180 195 蒸发率(液氮)%/d ≤2.1 ≤2.02 ≤1.99 空瓶自重 125 135 140 充 装 质 量 氧(kg) 170 190 205 氮(kg) 120 134 145 氩(kg) 208 232 250 天然气(kg) 70 78 84 ■高压产品规格 产品型号 DPL450-175-2.3 DPL450-195-2.3 DPL450-210-2.3 外形尺寸(直径×高度) ¢505×1551 ¢505×1676 ¢505×1761 工作压力(MPa) 2.3 2.3 2.3 安全阀起跳压力(MPa) 2.41 2.41 2.41 爆破片爆破压力(MPa) 3.62 3.62 3.62 几何容积(L) 175 195 210 有效容积(L) 160 180 195 蒸发率(液氮)%/d ≤2.1 ≤2.02 ≤1.99 空瓶自重 143 152 160 充 装 质 量 氧(kg) 170 190 205 氮(kg) 120 134 145 氩(kg) 208 232 250 二氧化碳(kg) 164 183 197 焊接绝热气瓶使用说明书 2 ■超 高压产品规格 产品型号 DPL450-175-2.88 DPL450-195-2.88 DPL450-210-2.88 外形尺寸(直径×高度) ¢505×1551 ¢505×1676 ¢505×1761 工作压力(MPa) 2.88 2.88 2.88 安全阀起跳压力(MPa) 3.45 3.45 3.45 爆破片爆破压力(MPa) 5.17 5.17 5.17 几何容积(L) 175 195 210 有效容积(L) 160 180 195 蒸发率...
