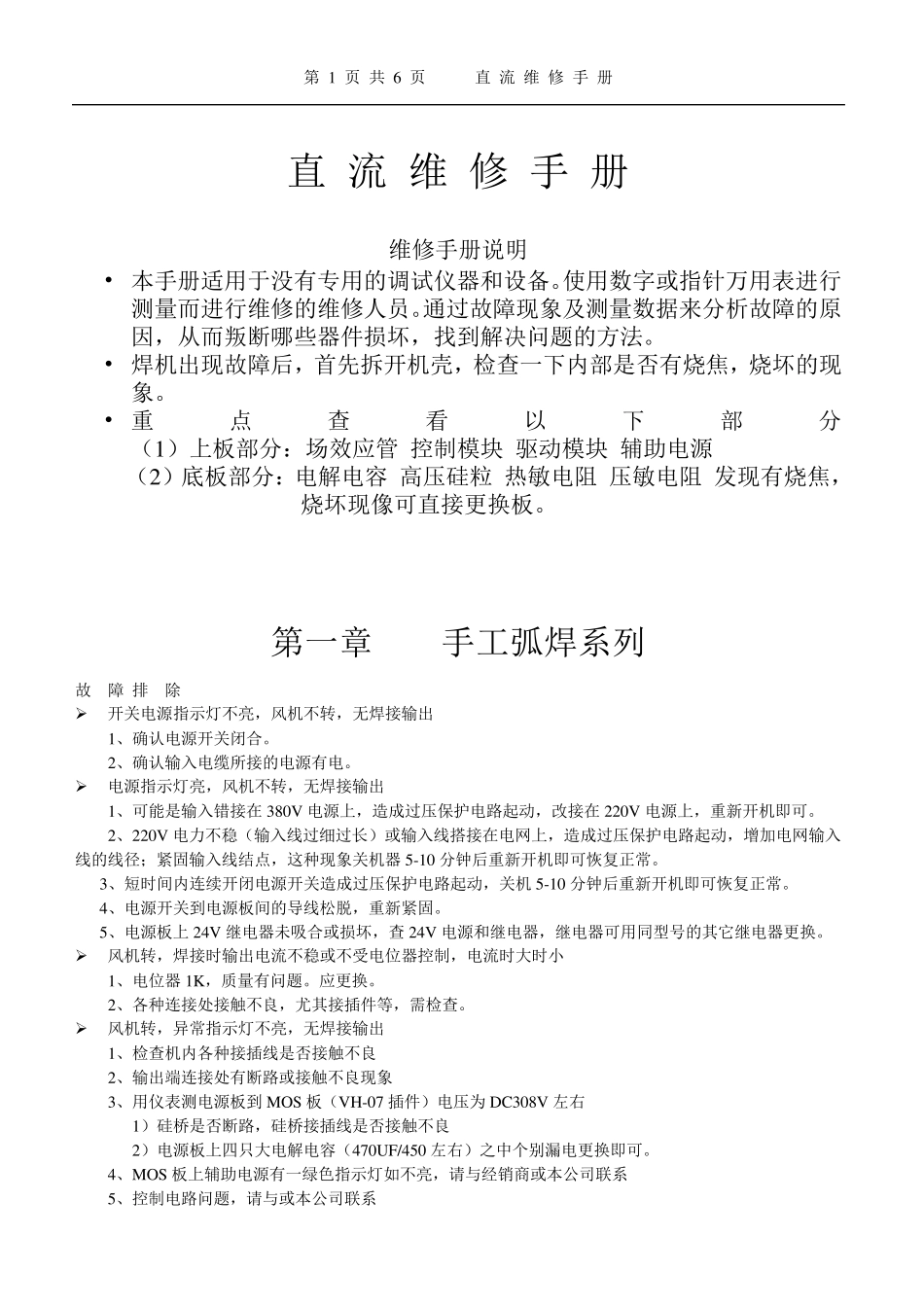

第 1 页 共 6 页 直 流 维 修 手 册 直 流 维 修 手 册 维修手册说明 • 本 手册适 用 于 没 有 专 用 的 调 试 仪 器 和 设 备 。使 用 数 字 或 指 针 万 用 表 进 行测 量 而 进 行 维修的 维修人 员 。通 过 故 障 现 象 及 测 量 数 据 来 分 析 故 障 的 原因 ， 从 而 叛 断 哪 些 器 件 损 坏 ， 找 到 解 决 问 题 的 方 法 。 • 焊 机 出 现 故 障 后 ， 首 先 拆 开 机 壳 ， 检 查 一 下 内 部 是 否 有 烧 焦 ， 烧 坏 的 现象 。 • 重点查看以下部分 （ 1） 上 板 部 分 ： 场 效 应 管 控 制 模 块 驱 动 模 块 辅 助 电 源 （ 2） 底 板 部 分 ： 电 解 电 容 高 压 硅 粒 热 敏 电 阻 压 敏 电 阻 发 现 有 烧 焦 ，烧 坏 现 像 可 直接 更换板 。 第一 章 手工弧焊 系列 故 障 排 除 ➢ 开 关电 源 指 示灯不亮， 风机 不转， 无焊 接 输出 1、确认电 源 开 关闭合。 2、确认输入电 缆所接 的 电 源 有 电 。 ➢ 电 源 指 示灯亮， 风机 不转， 无焊 接 输出 1、可 能是 输入错接 在 380V 电 源 上 ， 造成过 压 保护电 路起动 ， 改接 在 220V 电 源 上 ， 重 新开 机 即可 。 2、220V 电 力不稳（ 输入线过 细过 长） 或 输入线搭接 在电 网上 ， 造成过 压 保护电 路起动 ， 增加电 网输入线的 线径；紧固输入线结点 ， 这种现 象 关机 器 5-10 分 钟后 重 新开 机 即可 恢复正常。 3、短时间内 连续开 闭电 源 开 关造成过 压 保护电 路起动 ， 关机 5-10 分 钟后 重 新开 机 即可 恢复正常。 4、电 源 开 关到 电 源 板 间的 导线松脱， 重 新紧固。 5、电 源 板 上 24V 继电 器 未吸合或 损 坏 ， 查 24V 电 源 和 继电 器 ， 继电 器 可 用 同型号的 其它继电 器 更换。 ➢ 风机 转， 焊 接 时输出 电 流不稳或 不受电 位器 控 制 ， 电 流时大时小 1、电 位器 1K， 质量 有 问 题 。 应 更换。 2、各种连接 处接 触不良， 尤其接 插件 等， 需检 查 。 ➢ 风机 转， 异常指 示灯不亮， 无焊 接 输出 1...
