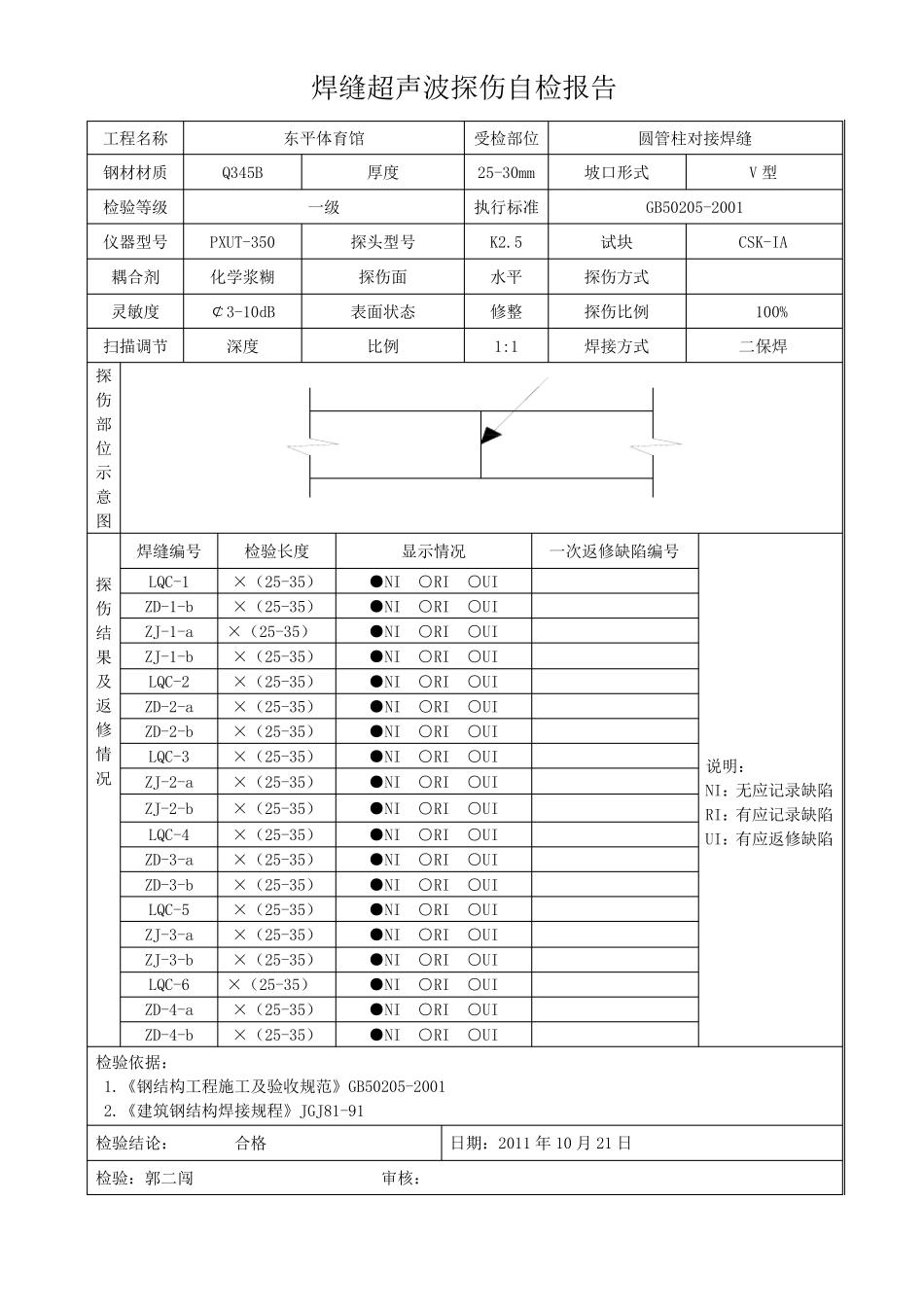

焊缝超声波探伤自检报告 工程名称 东平体育馆 受检部位 圆管柱对接焊缝 钢材材质 Q345B 厚度 25-30mm 坡口形式 V 型 检验等级 一级 执行标准 GB50205-2001 仪器型号 PXUT-350 探头型号 K2.5 试块 CSK-IA 耦合剂 化学浆糊 探伤面 水平 探伤方式 灵敏度 ￠3-10dB 表面状态 修整 探伤比例 100% 扫描调节 深度 比例 1:1 焊接方式 二保焊 探 伤 部 位 示 意 图 探 伤 结 果 及 返 修 情 况 焊缝编号 检验长度 显示情况 一次返修缺陷编号 说明： NI：无应记录缺陷 RI：有应记录缺陷 UI：有应返修缺陷 LQC-1 ×（25-35） ●NI ○RI ○UI ZD-1-b ×（25-35） ●NI ○RI ○UI ZJ-1-a ×（25-35） ●NI ○RI ○UI ZJ-1-b ×（25-35） ●NI ○RI ○UI LQC-2 ×（25-35） ●NI ○RI ○UI ZD-2-a ×（25-35） ●NI ○RI ○UI ZD-2-b ×（25-35） ●NI ○RI ○UI LQC-3 ×（25-35） ●NI ○RI ○UI ZJ-2-a ×（25-35） ●NI ○RI ○UI ZJ-2-b ×（25-35） ●NI ○RI ○UI LQC-4 ×（25-35） ●NI ○RI ○UI ZD-3-a ×（25-35） ●NI ○RI ○UI ZD-3-b ×（25-35） ●NI ○RI ○UI LQC-5 ×（25-35） ●NI ○RI ○UI ZJ-3-a ×（25-35） ●NI ○RI ○UI ZJ-3-b ×（25-35） ●NI ○RI ○UI LQC-6 ×（25-35） ●NI ○RI ○UI ZD-4-a ×（25-35） ●NI ○RI ○UI ZD-4-b ×（25-35） ●NI ○RI ○UI 检验依据： 1.《钢结构工程施工及验收规范》GB50205-2001 2.《建筑钢结构焊接规程》JGJ81-91 检验结论： 合格 日期：2011 年 10 月 21 日 检验：郭二闯 审核： 焊缝超声波探伤自查报告 工程名称 东平体育馆 受检部位 圆管柱对接焊缝 钢材材质 Q345B 厚度 25-35mm 坡口形式 V 型 检验等级 一级 执行标准 GB50205-2001 仪器型号 CTS-26B 探头型号 K2.5 试块 CSK-IA 耦合剂 化学浆糊 探伤面 水平 探伤方式 灵敏度 ￠3-10dB 表面状态 修整 探伤比例 100% 扫描调节 深度 比例 1:1 焊接方式 二保焊 探 伤 部 位 示 意 图 探 伤 结 果 及 返 修 情 况 焊缝编号 检验长度 显示情况 一次返修缺陷编号 说明： NI：无应记录缺陷 RI：有应记录缺陷 UI：有应返修缺陷 LQC-7 ×（25-35） ●NI ○RI ○UI ZJ-4-a ×（25-35）...
