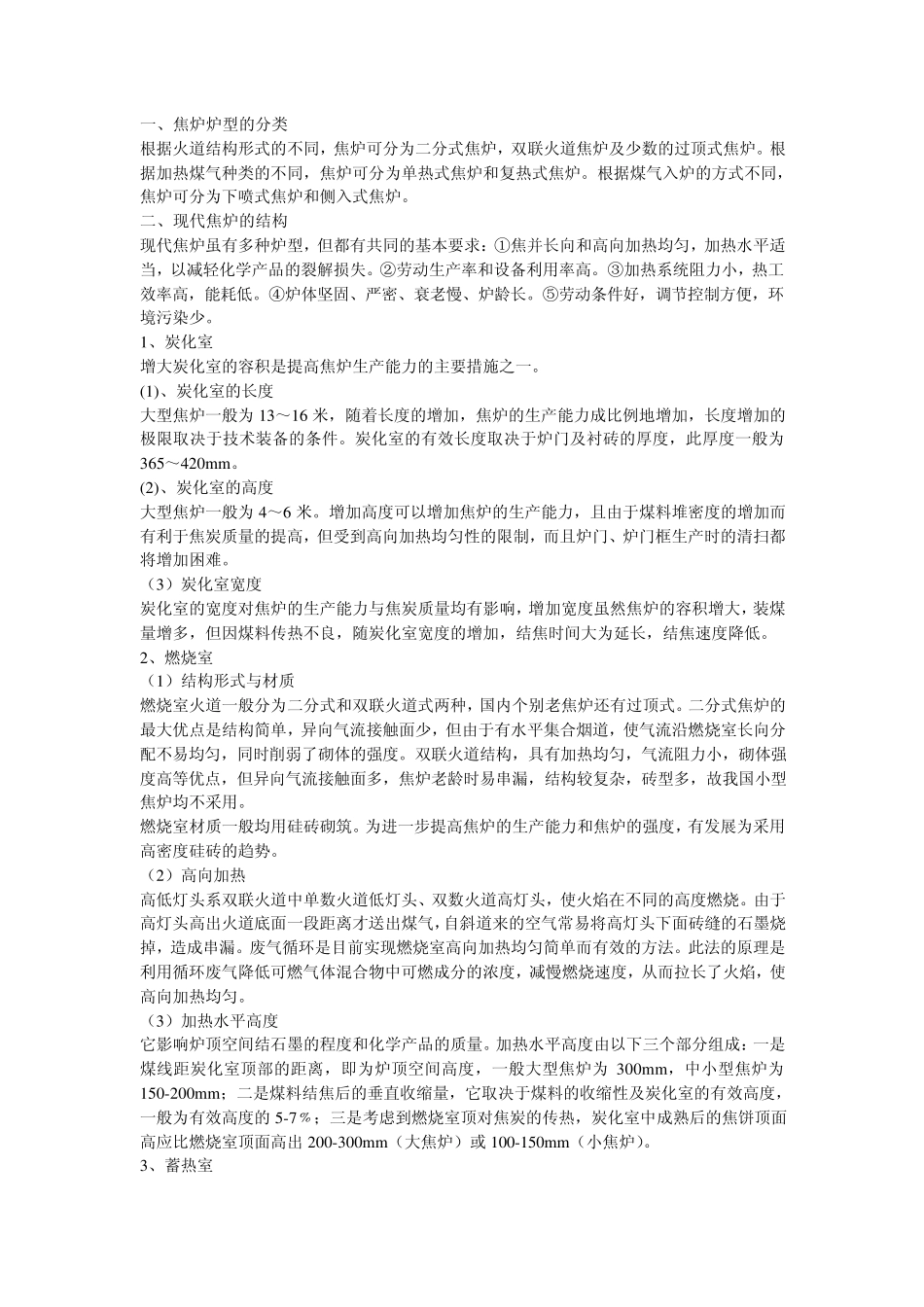

一、焦炉炉型的分类 根据火道结构形式的不同，焦炉可分为二分式焦炉，双联火道焦炉及少数的过顶式焦炉。根据加热煤气种类的不同，焦炉可分为单热式焦炉和复热式焦炉。根据煤气入炉的方式不同，焦炉可分为下喷式焦炉和侧入式焦炉。 二、现代焦炉的结构 现代焦炉虽有多种炉型，但都有共同的基本要求：①焦并长向和高向加热均匀，加热水平适当，以减轻化学产品的裂解损失。②劳动生产率和设备利用率高。③加热系统阻力小，热工效率高，能耗低。④炉体坚固、严密、衰老慢、炉龄长。⑤劳动条件好，调节控制方便，环境污染少。 1、炭化室 增大炭化室的容积是提高焦炉生产能力的主要措施之一。 (1)、炭化室的长度 大型焦炉一般为13～16 米，随着长度的增加，焦炉的生产能力成比例地增加，长度增加的极限取决于技术装备的条件。炭化室的有效长度取决于炉门及衬砖的厚度，此厚度一般为365～420m m 。 (2)、炭化室的高度 大型焦炉一般为4～6 米。增加高度可以增加焦炉的生产能力，且由于煤料堆密度的增加而有利于焦炭质量的提高，但受到高向加热均匀性的限制，而且炉门、炉门框生产时的清扫都将增加困难。 （3）炭化室宽度 炭化室的宽度对焦炉的生产能力与焦炭质量均有影响，增加宽度虽然焦炉的容积增大，装煤量增多，但因煤料传热不良，随炭化室宽度的增加，结焦时间大为延长，结焦速度降低。 2、燃烧室 （1）结构形式与材质 燃烧室火道一般分为二分式和双联火道式两种，国内个别老焦炉还有过顶式。二分式焦炉的最大优点是结构简单，异向气流接触面少，但由于有水平集合烟道，使气流沿燃烧室长向分配不易均匀，同时削弱了砌体的强度。双联火道结构，具有加热均匀，气流阻力小，砌体强度高等优点，但异向气流接触面多，焦炉老龄时易串漏，结构较复杂，砖型多，故我国小型焦炉均不采用。 燃烧室材质一般均用硅砖砌筑。为进一步提高焦炉的生产能力和焦炉的强度，有发展为采用高密度硅砖的趋势。 （2）高向加热 高低灯头系双联火道中单数火道低灯头、双数火道高灯头，使火焰在不同的高度燃烧。由于高灯头高出火道底面一段距离才送出煤气，自斜道来的空气常易将高灯头下面砖缝的石墨烧掉，造成串漏。废气循环是目前实现燃烧室高向加热均匀简单而有效的方法。此法的原理是利用循环废气降低可燃气体混合物中可燃成分的浓度，减慢燃烧速度，从而拉长了火焰，使高向加热均匀。 （3）加热水平高度 它影响炉顶空间结石墨的程度和化学产品的质量...
