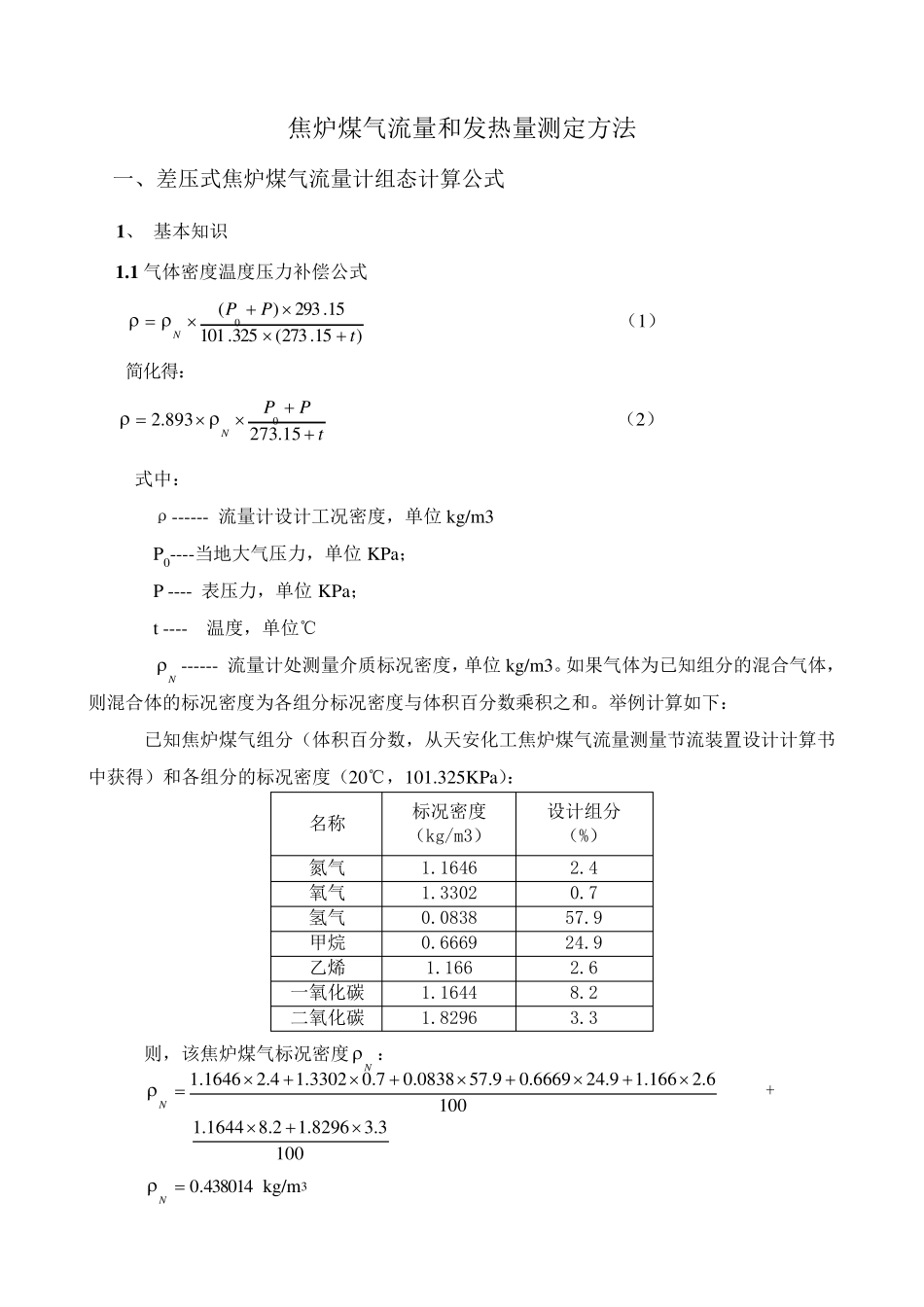

焦炉煤气流量和发热量测定方法 一、差压式焦炉煤气流量计组态计算公式 1 、 基本知识 1 .1 气体密度温度压力补偿公式 )15.273(325.10115.293)(0tPPN (1) 简化得: tPPN15.273893.20 (2) 式中: ρ------ 流量计设计工况密度,单位 kg/m3 P0----当地大气压力,单位 KPa; P ---- 表压力,单位 KPa; t ---- 温度,单位℃ N ------ 流量计处测量介质标况密度,单位 kg/m3。如果气体为已知组分的混合气体,则混合体的标况密度为各组分标况密度与体积百分数乘积之和。举例计算如下: 已知焦炉煤气组分(体积百分数,从天安化工焦炉煤气流量测量节流装置设计计算书中获得)和各组分的标况密度(20℃,101.325KPa): 名称 标况密度(kg/m3) 设计组分 (%) 氮气 1.1646 2.4 氧气 1.3302 0.7 氢气 0.0838 57.9 甲烷 0.6669 24.9 乙烯 1.166 2.6 一氧化碳 1.1644 8.2 二氧化碳 1.8296 3.3 则,该焦炉煤气标况密度N : 1006.2166.19.246669.09.570838.07.03302.14.21646.1N+1003.38296.12.81644.1 438014.0Nkg/m3 1.2 工况体积流量与标况体积流量的转换 vvNNQZZtPPQ15.27315.293325.1010 (3) 式中: P0----当地大气压力,单位KPa; P ---- 表压力,单位KPa; t ---- 温度,单位℃ QN-----标况流量,单位Nm3/h QV---- 工况流量,单位m3/h ZN----标况压缩因子 ZV----工况压缩因子 由于常规煤气输送和使用属于低压力范畴,压缩因子变化比较小,工业应用计算中忽略压缩因子的影响,则公式(3)可简化为: vNQtPPQ15.273893.20 (4) 1.3 依据V 锥流量计计算书计算流量 1.3.1 已知工况密度 V 锥流量计计算书为工作状况,温度25 度,表压力25KPa,简称工况。 pKQv (5) 式中: K---- 流量计流量系数, Δp ----- 流量计前后差压,单位KPa ρ------ 流量计设计工况下密度,单位kg/m3 1.3.2 已知标况密度 把(2)代入(5)得: tPPpKQNv15.273893.20 (6) 简化得: )(893.2)15.273(0PPtpKQNv (7) 2、 1 米V 锥组态公式 2.1 已知工况密度 pKQv (8) 由工况流量转换成标况流量: pKtPPQN15.273893.20 (9) 式中: P0----当地大气压力,单位KPa; P ---- 表压力,单...
