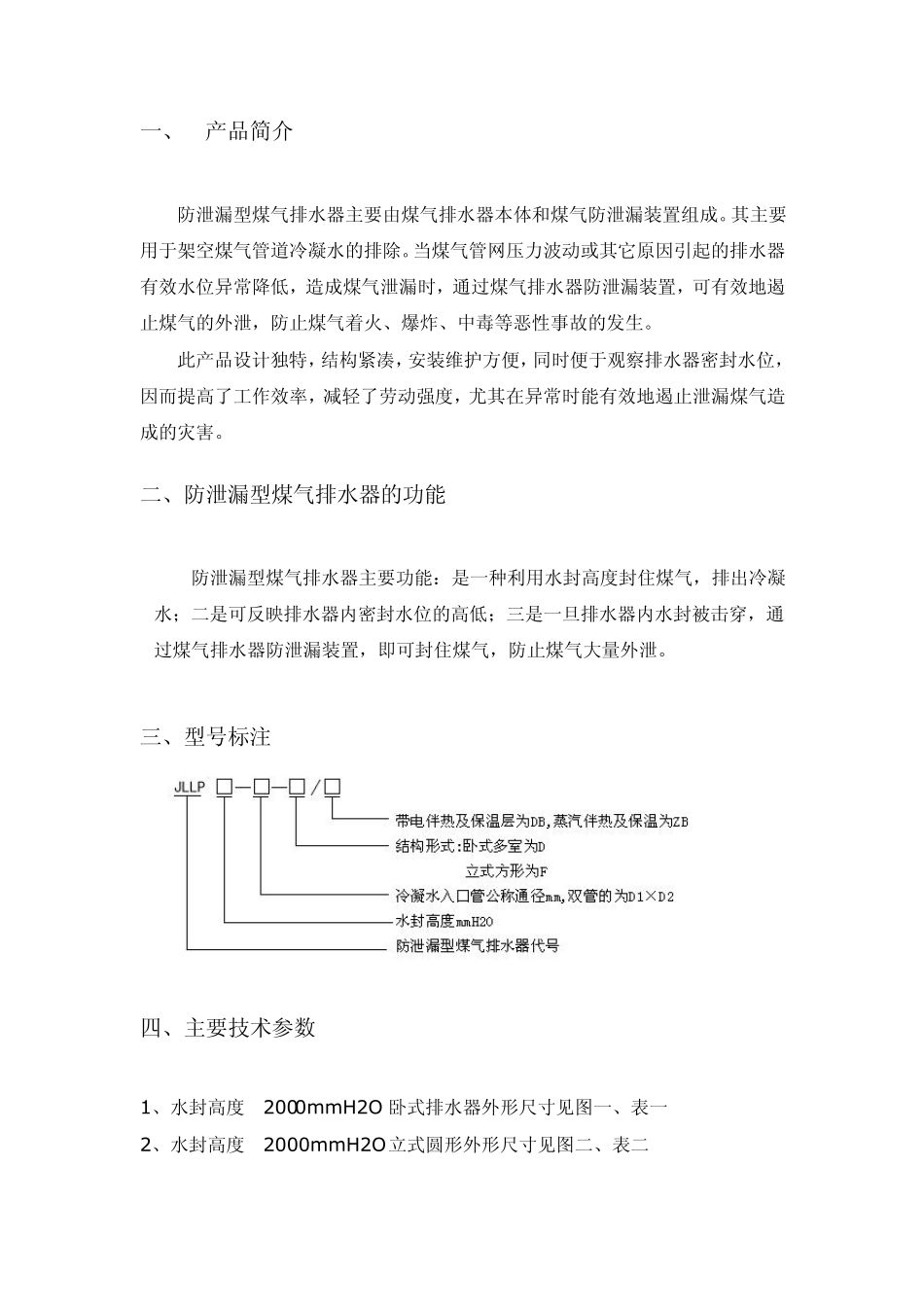

防泄漏排水器和煤气安全的学习资料 动力厂：李永宁 二零零八年六月 一、 产品简介 防泄漏型煤气排水器主要由煤气排水器本体和煤气防泄漏装置组成。其主要用于架空煤气管道冷凝水的排除。当煤气管网压力波动或其它原因引起的排水器有效水位异常降低，造成煤气泄漏时，通过煤气排水器防泄漏装置，可有效地遏止煤气的外泄，防止煤气着火、爆炸、中毒等恶性事故的发生。 此产品设计独特，结构紧凑，安装维护方便，同时便于观察排水器密封水位，因而提高了工作效率，减轻了劳动强度，尤其在异常时能有效地遏止泄漏煤气造成的灾害。 二、防泄漏型煤气排水器的功能 防泄漏型煤气排水器主要功能：是一种利用水封高度封住煤气，排出冷凝水；二是可反映排水器内密封水位的高低；三是一旦排水器内水封被击穿，通过煤气排水器防泄漏装置，即可封住煤气，防止煤气大量外泄。 三、型号标注 四、主要技术参数 1、水封高度≤2000m m H2O 卧式排水器外形尺寸见图一、表一 2、水封高度≤2000m m H2O立式圆形外形尺寸见图二、表二 3、水封高度>2000m m H2O 方形排水器外形尺寸见图三、表三 4、水封高度>2000m m H2O 立式圆形排水器外形尺寸见图四、表四 5、水封高度>7000m m H2O 高压多室排水器外形尺寸见图五、图六、表五 表一:水封高度≤2000m m H2O防泄漏型卧式煤气排水器外形尺寸 型号 水封高度m m H2O 公称通径mm H h D1 D L L1 L2 L3 L4 L5 JLLP-1000-100W 1000 DN100 1500 630 Φ108 Φ325 600 400 100 350 125 300 JLLP-1600-100W 1600 DN100 2100 JLLP-2000-100W 2000 DN100 2500 JLLP-1000-125W 1000 DN125 1500 630 Φ133 Φ362 650 400 125 350 150 320 JLLP-1600-125W 1600 DN125 2100 JLLP-2000-125W 2000 DN125 2500 JLLP-1000-150W 1000 DN150 1520 700 Φ159 Φ412 800 530 150 400 200 320 JLLP-1600-150W 1600 DN150 2120 JLLP-2000-150W 2000 DN150 2520 JLLP-1000-200W 1000 DN200 1670 950 Φ219 Φ612 900 500 200 450 225 500 JLLP-1600-200W 1600 DN200 2270 JLLP-2000-200W 2000 DN200 2670 表二、水封高度≤2000m m H2O防泄漏型立式煤气排水器外形尺寸 型号 水封高度m m H2O 公称通径m m H D1 D L L1 L2 L3 JLLP-1000-80Y 1000 DN80 1500 Φ89 Φ325 675 290 350 425 JL...
