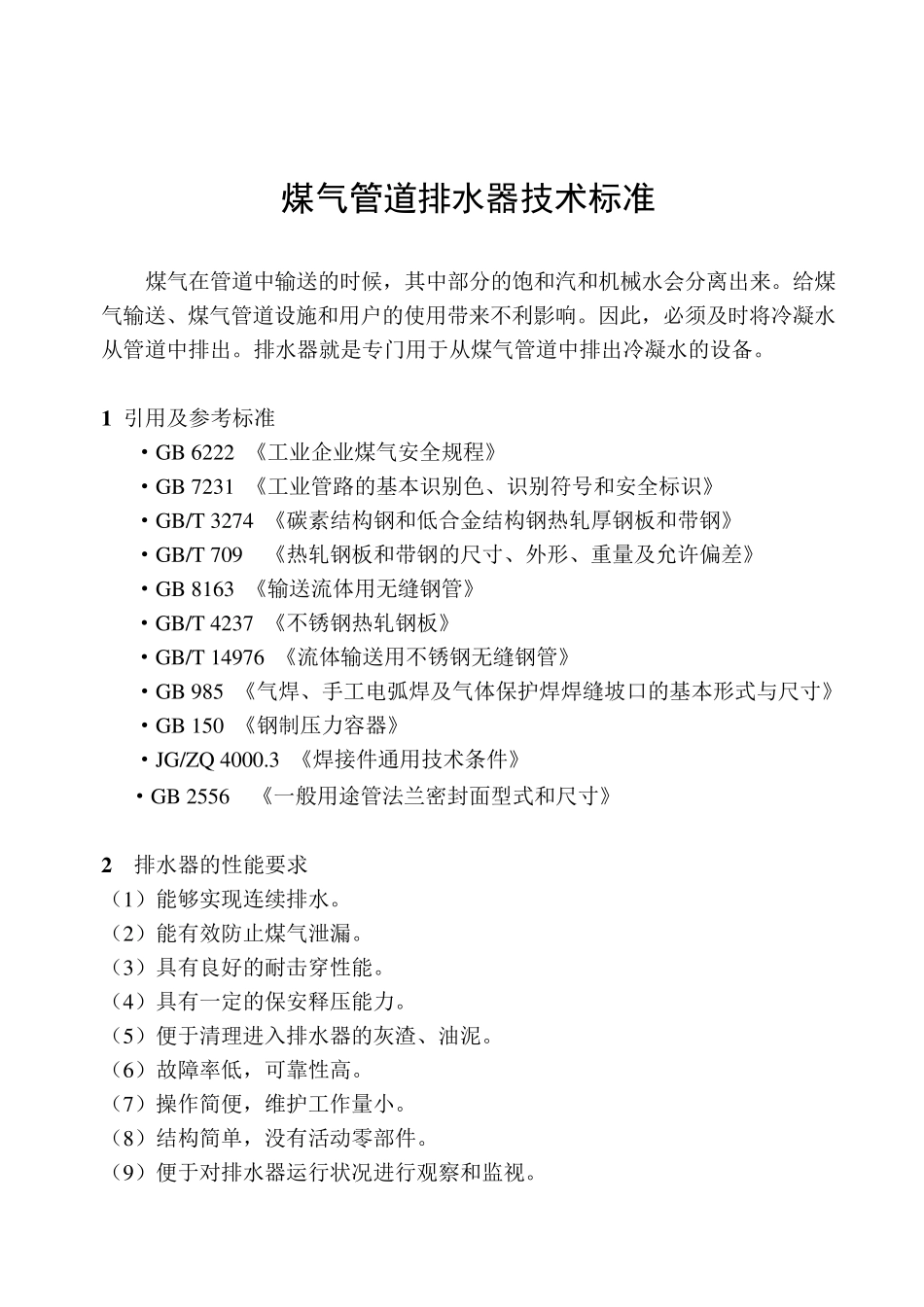

煤气管道排水器技术标准要求 煤气管道排水器技术标准 煤气在管道中输送的时候，其中部分的饱和汽和机械水会分离出来。给煤气输送、煤气管道设施和用户的使用带来不利影响。因此，必须及时将冷凝水从管道中排出。排水器就是专门用于从煤气管道中排出冷凝水的设备。 1 引用及参考标准 ·GB 6222 《工业企业煤气安全规程》 ·GB 7231 《工业管路的基本识别色、识别符号和安全标识》 ·GB/T 3274 《碳素结构钢和低合金结构钢热轧厚钢板和带钢》 ·GB/T 709 《热轧钢板和带钢的尺寸、外形、重量及允许偏差》 ·GB 8163 《输送流体用无缝钢管》 ·GB/T 4237 《不锈钢热轧钢板》 ·GB/T 14976 《流体输送用不锈钢无缝钢管》 ·GB 985 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》 ·GB 150 《钢制压力容器》 ·JG/ZQ 4000.3 《焊接件通用技术条件》 ·GB 2556 《一般用途管法兰密封面型式和尺寸》 2 排水器的性能要求 （1）能够实现连续排水。 （2）能有效防止煤气泄漏。 （3）具有良好的耐击穿性能。 （4）具有一定的保安释压能力。 （5）便于清 理 进 入 排水器的灰 渣 、油 泥 。 （6）故 障 率 低，可 靠 性高 。 （7）操 作 简 便，维 护工作 量小 。 （8）结构简 单 ，没 有活 动 零 部件。 （9）便于对 排水器运 行 状 况 进 行 观 察 和监 视 。 （10）制造、运行和维护成本低。 （11）便于收集、处理污水和污泥，无能源消耗，节能环保性能好。 3 排水器的选用 排水器的选择应满足使用性能要求。 3.1 立式水封排水器 普通立式水封排水器的示意图见图2。 ·优先选用排水口无煤气泄漏的安全型水封排水器。 ·厂房内、距离厂房和有人工作的建筑物、重要道路和人员频繁活动区域20 m 以内必须使用安全水封排水器。 除此外需在低压室安装水位计，便于观察脱水器内水位缺失。 图2 普通立式水封排水器示意图 1 检验阀 6 低压室 3 连接管 4 补水孔 5 排水管 2 放气阀 7 高压室 8 清渣孔 3.2 主要参数的选择 3.2.1 直排式排水器储水筒的容积不小于每日可能的最大排水量的2 倍；并且不小于40 L。 3.2.2 水封式排水器的击穿压力P · P＞ PJ＋ 500 mm 水柱 · 对于重要的排水器P＞ PJ＋ 800 mm 水柱 上式中的PJ 为煤气主管的计算压力，公司煤气主管网设计压力为 25Kpa（约 2500mm）。 3.2.3 排...
