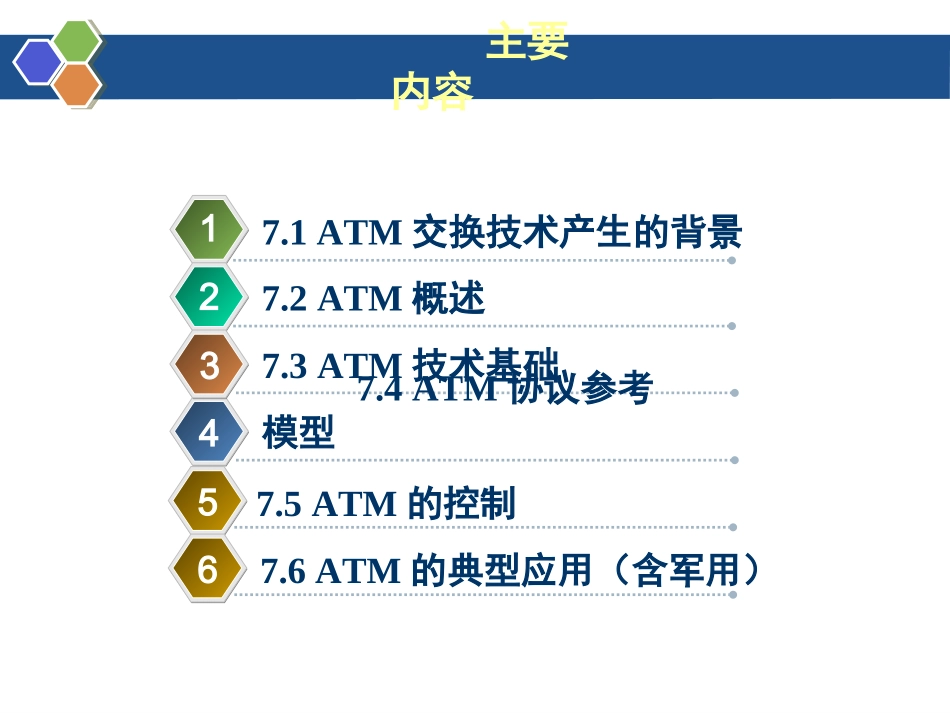

现代通信网络单击此处编辑母版标题样式单击此处编辑母版副标题样式第四章第四章ATM网络ATM网络Ö§³ÅÍøµç»°ÍøATMÍøInternetFRÍøÒƶ¯ÍøÒµÎñÍø¹â´«ËÍÍø´«ËÍÍøSDH/SONETÐÅÁîÍø¹ÜÀíÍøͬ²½Íø一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网通信网的功能结构7.1ATM交换技术产生的背景1247.2ATM概述37.3ATM技术基础7.4ATM协议参考模型7.5ATM的控制5主要内容7.6ATM的典型应用（含军用）67.1ATM交换技术产生的背景电路交换是在收发端之间建立起具有一定速率的信道，且不论双方是否在传送信息，此信道一直被双方占用，直到双方拆除信道为止，实时性好。网络资源利用率低。无法适应大量数据和视频图像的传送。1.电路交换：浪费带宽2、分组交换5123486791011121314151617181920分组交换：以分组为信息单位，以存储-转发方式，采用统计时分复用技术构成用户之间的信息传送通路的数字交换方式，主要用于数据通信。分组交换采用统计复用技术，动态分配网络资源，资源利用率高。协议和控制复杂，路由与容错的机制，处理时间长、数据传送时延大、且具有不可预测性。数据包的长度不固定，不易于硬件识别，不易于速度提高。语音传输时延大，实时性差，QOS难以保证分组传送：传输速度慢分组交换与电路交换若要传送数据量很大，且其传送时间远大于呼叫时间，则采用电路交换较为合适；当端到端通路有很多段链路组成时，采用分组交换传送数据较为合适。提高网络信道利用率方面，分组交换优于电路交换。分组交换尤其适合计算机之间的突发式数据通信。进入20世纪80年代，多媒体业务需求使电信网络遇到问题。原有以电路交换技术为基础的话音网络和以分组交换技术为基础的数据网络都无法满足多媒体业务实时、宽带和突发性要求。3.电路、传统分组交换无法满足多媒体业务综合数字网IDN(IntegratedDigitalNetwork)IDN是以64kbit/s的PCM信道为基础，把数字时分电话交换和数字时分复用传输综合起来的数字电话网。IDN实现从本地交换节点至另一端本地交换节点间的数字连接，但并不涉及用户接续到网络的方式。4.综合数字网IDN电话网传真模拟电话PC机模拟电话大型机X.25/X.21终端数据终端大型机用户电报终端智能用户电报终端大型机调制解调器调制解调器调制解调器传真用户电报网用户电报终端电路交换数据网智能用户电报终端传真分组交换数据网数据终端PC机调制解调器经济性差：各种网络互不兼容，终端和接入设备专用，增加用户投资；效率低：专网专用，难以互通，资源利用率低；用户使用不方便：各种网络标准不同、号码不同、接入过程不同；管理复杂：不同网络由不同的网络管理部门管理，增加业务困难。4.综合数字网IDN20世纪70年代末，在IDN后，为提高网络资源利用率和方便用户，提出：综合业务数字网N-ISDN(IntegratedServiceDigitalNetwork)5.综合业务数字网N-ISDN技术进步不断产生新网络，提供用户新的服务范围，人们希望有一个通用网络，支持现有及未来业务。1984年CCITT通过I系列建议书，对ISDN定义。ISDN是以电话IDN为基础发展起来的通信网。5.综合业务数字网N-ISDNN-ISDN：在一个网络中可以传送和处理各种类型的数据，向用户提供多种业务服务，如电话、传真、视频以及数据通信等。N_ISDN基本特征综合的业务：ISDN支持各种电话和非电话业务，包括话音、数据、图像等业务。端到端的数字连接：实现终端设备、传输以及交换的综合化。提供开放的标准入网接口。用户通过端到端共路信令，实现灵活智能控制。5.综合业务数字网N-ISDN用户信息用户信息ISDN交换机ISDN交换机终端分组交换能力电路交换能力无交换连接能力公共信道信令能力终端用户－用户信令用户－网络信令用户－网络信令ISDN网络数字电话机数字电话机数字交换数字交换数字传输数字传输数字传输ISDN5.综合业务数字网N-ISDN基本速率接口BRI(BasicRateInterface)B：64kb/sD：16kb/s净速率：2B＋D＝2×64kb/s＋16kb/s=144kb/s基群速率接口PRI(PrimaryRateInterface)B：64kb/sD：64kb/s净速率：30B＋D＝2048kbit／sPRIDB1~B30DBRIB1B25....
