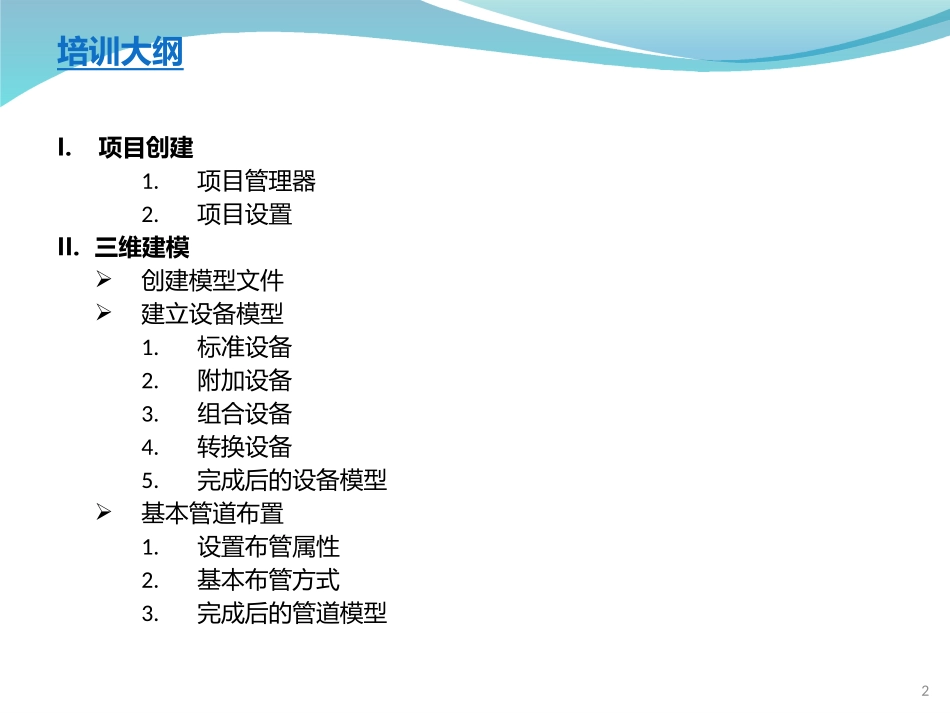

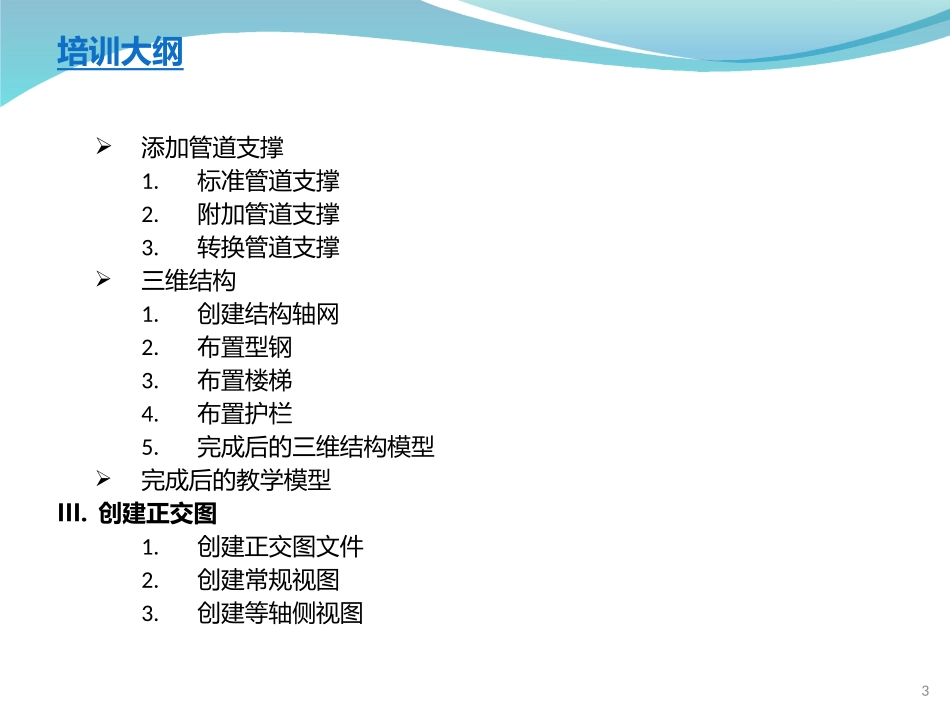

AutoCADPlant3D2013基础培训教程23/03/20132培训大纲I.项目创建1.项目管理器2.项目设置II.三维建模创建模型文件建立设备模型1.标准设备2.附加设备3.组合设备4.转换设备5.完成后的设备模型基本管道布置1.设置布管属性2.基本布管方式3.完成后的管道模型3培训大纲添加管道支撑1.标准管道支撑2.附加管道支撑3.转换管道支撑三维结构1.创建结构轴网2.布置型钢3.布置楼梯4.布置护栏5.完成后的三维结构模型完成后的教学模型III.创建正交图1.创建正交图文件2.创建常规视图3.创建等轴侧视图4培训大纲4.视口更新5.图纸标注IV.创建ISO图1.ISO图设置2.临时ISO图3.加工ISO图4.添加注释信息V.材料报表VI.等级库与元件库5教学模型*下面是本次培训的教学模型，我们将学习如何利用AutoCADPlant3D2013来建立该模型，进而掌握软件的一些基本功能及使用方法。6快速参考手册7快速参考手册8I.项目创建1.项目管理器打开项目管理器，选择“NewProject”，进入项目设置对话框进行项目设置。9I.项目创建2.项目设置2.1基本信息设置点击“Next”按钮，进入下一步。10I.项目创建2.2单位设置点击“Next”按钮，进入下一步。11I.项目创建2.3P&ID设置点击“Next”按钮，进入下一步。12I.项目创建2.4Plant3D路径设置点击“Next”按钮，进入下一步。13I.项目创建2.5数据库设置点击“Next”按钮，进入下一步。14I.项目创建2.6完成项目设置点击“Finish”按钮，完成项目设置。15II.三维建模创建模型文件1.打开项目管理器，右击“Plant3DDrawings”，选择“NewDrawing…”16II.三维建模创建模型文件2.定义模型文件名称为“BasicTraining.dwg”，如下图所示：3.点击“OK”按钮，创建模型文件。17II.三维建模建立设备模型*为方便设备定位，在开始建立设备模型前，先从外部参照一个设备基础的模型文件，基础模型文件名称为“FoundationforBasicTraining.dwg”，参照类型为“Attachment”，图中的中心点为设备的定位点。18II.三维建模建立设备模型1.标准设备1.1点击“Equipment→Create”，选择“Pump–CentrifugalPump”，参数设置如下：Tag：P-101SL：1600SB：520SH：100SI：120SO：360HC：175DC：190L1BB：360D1BB：140D2BB：80L2BB：250D1MS：200L1MS：0LMS：750D2MS：5019II.三维建模建立设备模型1.2点击“Create”按钮，指定插入点（800,-2500,125.4），方向-90°，即Y轴负方向。1.3编辑设备点击“Equipment→ModifyEquipment”，选择刚刚创建的水泵进行编辑。在编辑设备窗口可对创建设备时的各种参数进行修改（见右图）。20II.三维建模建立设备模型1.4编辑管嘴选择刚刚创建的水泵，出现管嘴编辑符号，即“铅笔”标志。21II.三维建模建立设备模型移动鼠标至“铅笔”标志，点击铅笔标志，出现管嘴编辑窗口，参数修改如下：22II.三维建模建立设备模型同样方法，管口2的参数修改如下：23II.三维建模建立设备模型1.5复制设备使用复制命令“CO(COPY)”复制新设备，沿X轴正方向偏移800mm放置。通过编辑设备窗口修改新设备位号为P-102，完成后的设备模型如下：24II.三维建模建立设备模型2.附加设备2.1用CAD建模方法创建4个如图所示三维实体，作为水泵的安装底板，并放置在图示位置。（底板尺寸：640x100x25.4）2.2点击“Equipment→AttachEquipment”，先选择一台单体水泵，再选择对应的2块底板，然后用右键、回车键或空格键进行确认。2.3拆分设备对于用附加方式生成的设备，可以用拆分设备功能将附加设备拆分成附加前的状态。点击“Equipment→DetachEquipment”，选择附加设备，然后确认即可。25II.三维建模建立设备模型3.组合设备3.1点击“Equipment→Create”，选择“Tank–VerticalTank”封头参数设置如下：Tag：TK-101D：200026II.三维建模建立设备模型桶体参数设置如下：D：2000H：320027II.三维建模建立设备模型3.2点击“Create”按钮，指定插入点（0,0,100），方向0°，即X轴正方向（见下图）。28II.三维建模建立设备模型3.3编辑设备点击“Equipment→ModifyEquipment”，选择刚刚创建的水箱进行编辑。在编辑设备窗口可对创建设备时的各种参数进行修改（见右图）。29II.三维...
