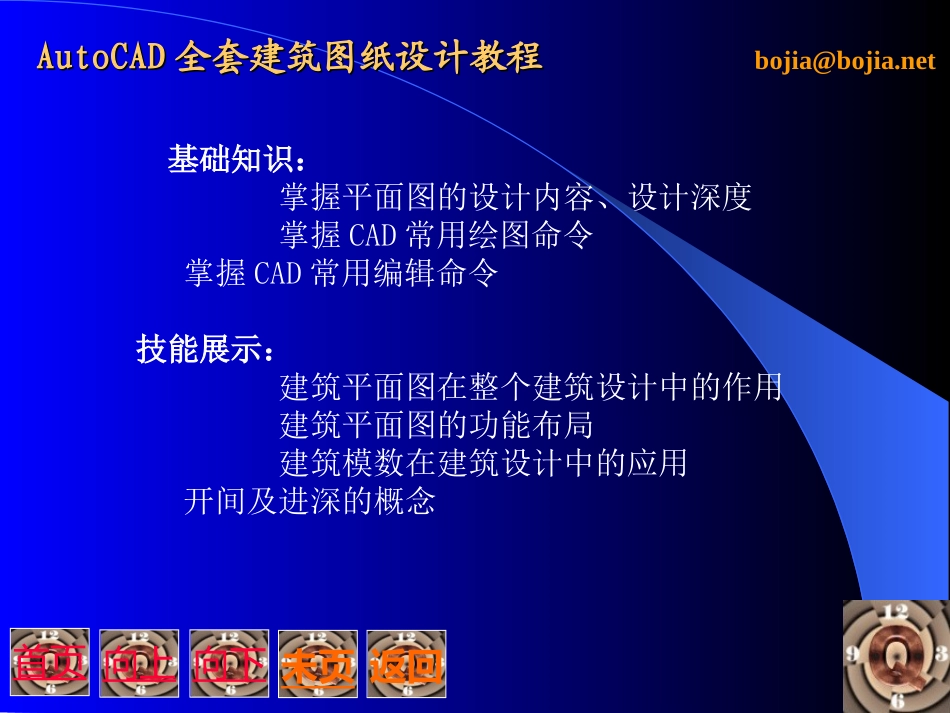

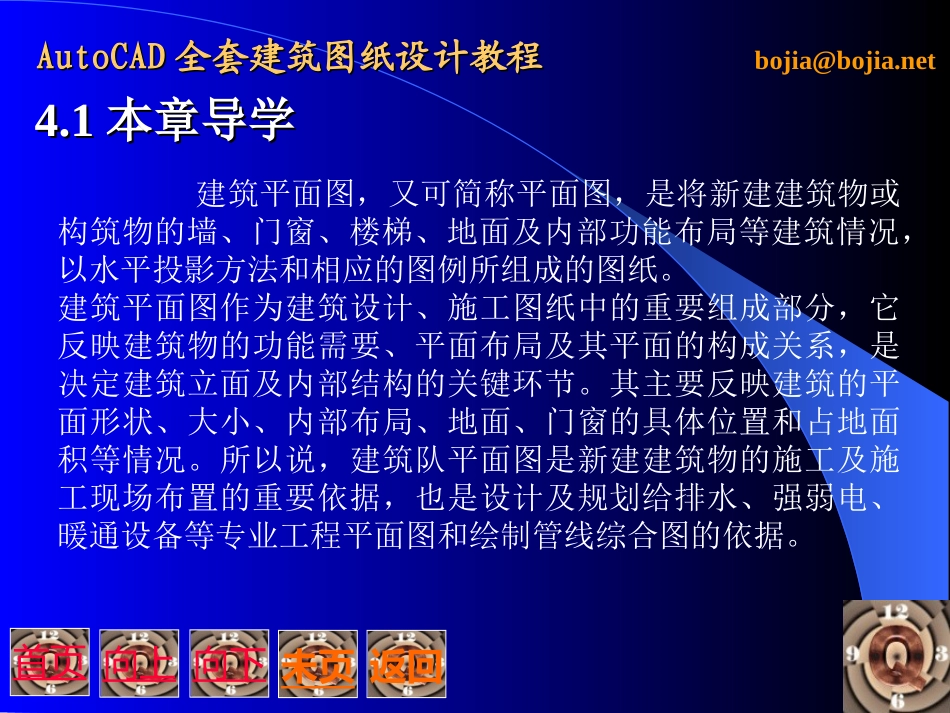

1AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net第4章绘制建筑平面图2AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net基础知识：掌握平面图的设计内容、设计深度掌握CAD常用绘图命令掌握CAD常用编辑命令技能展示：建筑平面图在整个建筑设计中的作用建筑平面图的功能布局建筑模数在建筑设计中的应用开间及进深的概念3AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net4.14.1本章导学本章导学建筑平面图，又可简称平面图，是将新建建筑物或构筑物的墙、门窗、楼梯、地面及内部功能布局等建筑情况，以水平投影方法和相应的图例所组成的图纸。建筑平面图作为建筑设计、施工图纸中的重要组成部分，它反映建筑物的功能需要、平面布局及其平面的构成关系，是决定建筑立面及内部结构的关键环节。其主要反映建筑的平面形状、大小、内部布局、地面、门窗的具体位置和占地面积等情况。所以说，建筑队平面图是新建建筑物的施工及施工现场布置的重要依据，也是设计及规划给排水、强弱电、暖通设备等专业工程平面图和绘制管线综合图的依据。4AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net建筑平面图主要包括以下图示内容：图形比例标准的建筑图纸，在使用CAD绘制时，是以1：1进行输入绘制的，在成图并进行输出时，则要根据所需图纸的图幅设置比例。国家标准《建筑制图标准》（GB/T50104-2019）规定：平面图应采用1：50、1：100、1：150、1：200及1：300的比例绘制。建筑轴线建筑轴线是施工定位、放线的重要依据，所以也可称之为定位轴线，通常承重墙、柱子等主要承重件都应绘制出轴线来确定其位置。“国标”规定，建筑轴线应采用细点画线表示，轴线的顶端绘制直径为8cm的细实线圆圈，在圆圈内标注轴线编号。平面图中的建筑轴线的编号一般标注在图形的左侧和下方，当平面图形为不对称时，上方和右侧也应标注轴线编号。5AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net图线建筑平面图中的图线应粗细有别，层次分明。通常被剖切的墙、柱等截面轮廓线用粗实线（0.5b）绘制，门的开启示意明线用中实线（0.35b）绘制，其余可见轮廓线及尺寸线用细实线绘制，建筑轴线用细点划线绘制。其中的“b”的大小，读者可参阅《房屋建筑制统一标准》中的规定选用适当的线宽组。在CAD的绘制中，也可只设定线型，不设定线宽，以满足不同比例的出图需要。在第九章的图形输出中将有详细地介绍，读者若想知道如何省略设定线型这一步骤，可先跳到第九章查阅相关的打印出图。建筑内外部大小建筑的内外部的大小，是按照标准的柱距或开间模数的倍数来进行的。在本章的随堂讲解中将详细地介绍建筑模数的分类及应用。这里就不多作叙述。6AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net图例由于建筑平面图采用较小的比例绘制，所以平面图上的墙、门窗和楼梯等都是以图例表示的。对于常用的建筑构件，在国家标准《建筑制图标准》中都有图例，如在平面图中使用了“国标”上未列的图例，应在图纸的适当位置全部列出，并加以说明。尺寸标注及文字标注说明建筑平面图中的尺寸标注除了建筑的长、宽等大小尺寸外，在施工图深度的平面图中，图内还应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等。另外，建筑平面图应标注房间的名称或编号，还有门窗的编号。而且，如果要表示室内立面在平面图上的位置，应在平面图上用内视符号注明视点位置、方向及立面编号。7AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net建筑朝向建筑平面图中是用指北针来表示新建建筑的朝向的。指北针应按“国标”规定绘制，具体绘制方法在上一章“总平面图的绘制”已做介绍，在此不再重复。8AutoCADAutoCAD全套建筑图纸设计教程全套建筑图纸设计教程向下向上未页首页返回bojia@bojia.net本章节主...
