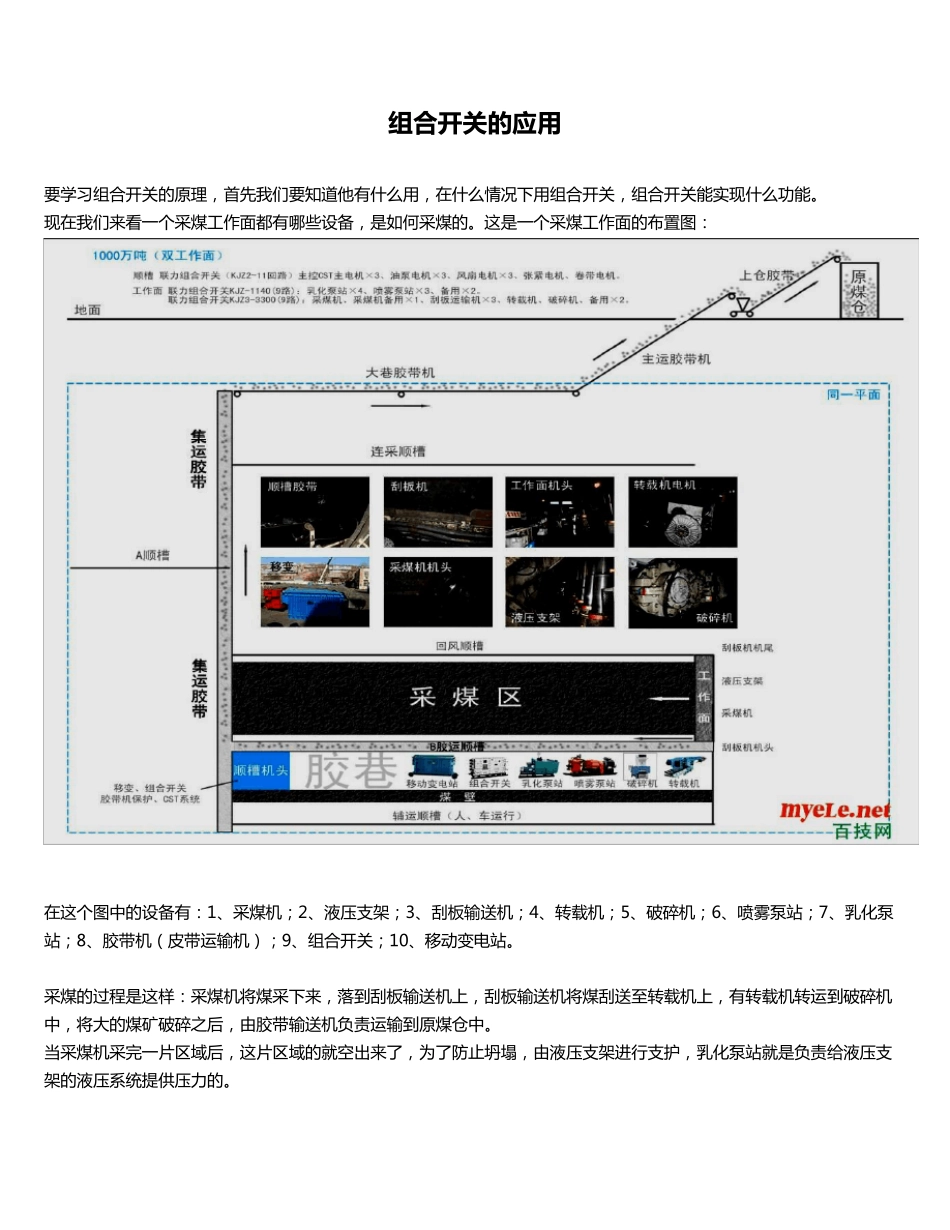

组 合 开 关的应用 要 学 习 组 合 开 关 的 原 理 ， 首 先 我 们 要 知 道 他 有 什 么 用 ， 在 什 么 情 况 下 用 组 合 开 关 ， 组 合 开 关 能 实 现 什 么 功 能 。 现 在 我 们 来 看 一 个 采 煤 工 作 面 都 有 哪 些 设 备 ， 是 如 何 采 煤 的 。 这 是 一 个 采 煤 工 作 面 的 布 置 图 ： 在 这 个 图 中 的 设 备 有 ： 1、采 煤 机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组 合 开 关 ；10、移动变电站。 采 煤 的 过程是 这 样： 采 煤 机将煤 采 下 来 ， 落到刮板输送机上， 刮板输送机将煤 刮送至转载机上， 有 转载机转运到破碎机中 ， 将大的 煤 矿破碎之后， 由胶带输送机负责运输到原 煤 仓中 。 当采 煤 机采 完一 片区域后， 这 片区域的 就空出来 了， 为了防止坍塌， 由液压支架进行支护， 乳化泵站就是 负责给液压支架的 液压系统提供压力的 。 在 采 煤 的 过 程 中 ， 煤 尘 非 常 多 ， 这 是 就 需 要 洒 水 除 尘 。喷雾泵站是 负责提供高压力的 水 源的 。 还有移动变电站， 是 负责给采 煤 面提供电源的 ， 组合开关， 就 是 负责控制这 些设备的 启动与停止的 。 我们可以看出， 在 采 煤 工作面中 ， 设备非 常 多 ， 而且每一种设备上面还有好几个电动机， 而且这 些电机的 功率还都比较大。同时， 这 些电机之间还有一定的 启动顺序， 所以， 要 是 使用一台磁力启动器控制一个电机， 可以想象， 要 使用多 少磁力启动器。而且要 想让各个磁力启动器之间进行联合控制， 也是 一件比较复杂的 事情。在 这 种情况下， 组合开关便有了用武之地。 上图中 是 在 一个采 煤 系统中 使用了三台不同型号的 联力组合开关控制了采 煤 系统中 的 所有设备。 虽然组合开关的 型号非 常 多 ， 但是 他们都有许多 的 共同之处， 所以我们只要 掌握了其中 一种型号的 组合开关原理， 其他的 就 好理解了。我们这 篇教程 中 ， 将 KJZ3 型 9 回路开关为例进行讲解。下一节， 讲组合开关的 主回路。 KJZ3-1500/3300 9 回 路 组 合 开 关 主回 路 原理 当...
