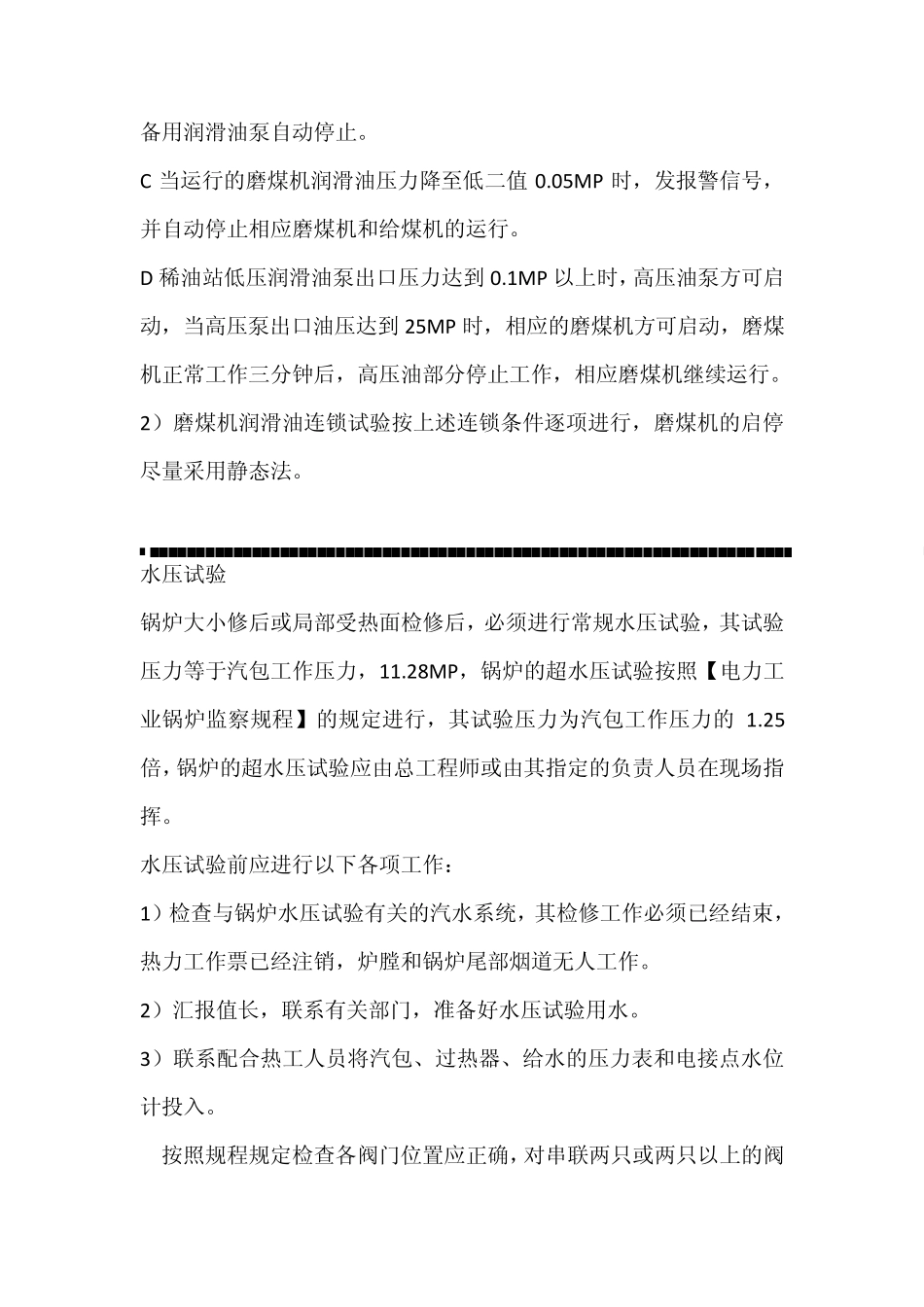

煤粉炉操作规程电子版 锅炉保护装置: 1)紧急停炉保护:当发生下列情况之一时,均使锅炉主燃料跳闸,(MFT 动作),迫使锅炉紧急停炉。 A 炉膛压力低于-1470 帕, B 炉膛压力高于+1764 帕, C 汽包水位低达-230m m , D 汽包水位高达+200m m , E 全部送风机跳闸或挡板关 F 全部引风机跳闸或挡板关。 G 手动MFT H 全部支路油阀或主油阀关及所有给粉机全停。 I 失去全部火焰, J 点火延迟。 2)汽包水位保护 A 汽包水位高 I 值时(+50m m )时发报警信号,高 II 值时(=100m m )时,自动打开事故放水门。 B 汽包水位恢复到高 I 值时,自动关闭事故放水门。 3)主蒸汽压力保护 A 主蒸汽压力高一值 10MP 时,发报警信号,并自动开启向空排气二 次门。 B 主蒸汽压力降至正常值 9.8MP 时,自动关闭向空排气二次门,并停止报警。 4)厂用电保护 A 当厂用 6KV 母线故障引起电压低于额定电压的 60%(3.6KV)以下时,0.5 秒磨煤机低电压保护动作跳闸,9 秒钟送风机低电压保护动作跳闸。 B 当某段厂用 6KV 工作电源开关跳闸,在一秒钟内备用电源开关自动投入。 C 当厂用 380V 故障引起电压降低于额定电压的 60%(230V)以下时,所供设备(如给煤机,给粉机,磨煤机稀油站,除渣机,碎渣机,捞渣机等)失电,跳闸。 D 当某段厂用 380V 工作电源开关跳闸,在 1.5 秒内备用电源开关自动投入。 磨煤机润滑油连锁试验: 1)磨煤机润滑油连锁说明 A 当运行的磨煤机润滑油泵故障停止运行时,备用润滑油泵自动投入运行。 B 当运行的磨煤机润滑油压力降至低一值(0.1MP)时,发报警信号,同时备用润滑油泵自动投入运行,当压力恢复到正常压力 0.2MP 时, 备用润滑油泵自动停止。 C 当运行的磨煤机润滑油压力降至低二值 0.05MP时,发报警信号,并自动停止相应磨煤机和给煤机的运行。 D 稀油站低压润滑油泵出口压力达到 0.1MP以上时,高压油泵方可启动,当高压泵出口油压达到 25MP时,相应的磨煤机方可启动,磨煤机正常工作三分钟后,高压油部分停止工作,相应磨煤机继续运行。 2)磨煤机润滑油连锁试验按上述连锁条件逐项进行,磨煤机的启停尽量采用静态法。 水压试验 锅炉大小修后或局部受热面检修后,必须进行常规水压试验,其试验压力等于汽包工作压力,11.28MP,锅炉的超水压试验按照【电力工业锅炉监察规程】的规定进行,其试验压力为汽包工作压力的 1.25倍,...
