照度测量方法

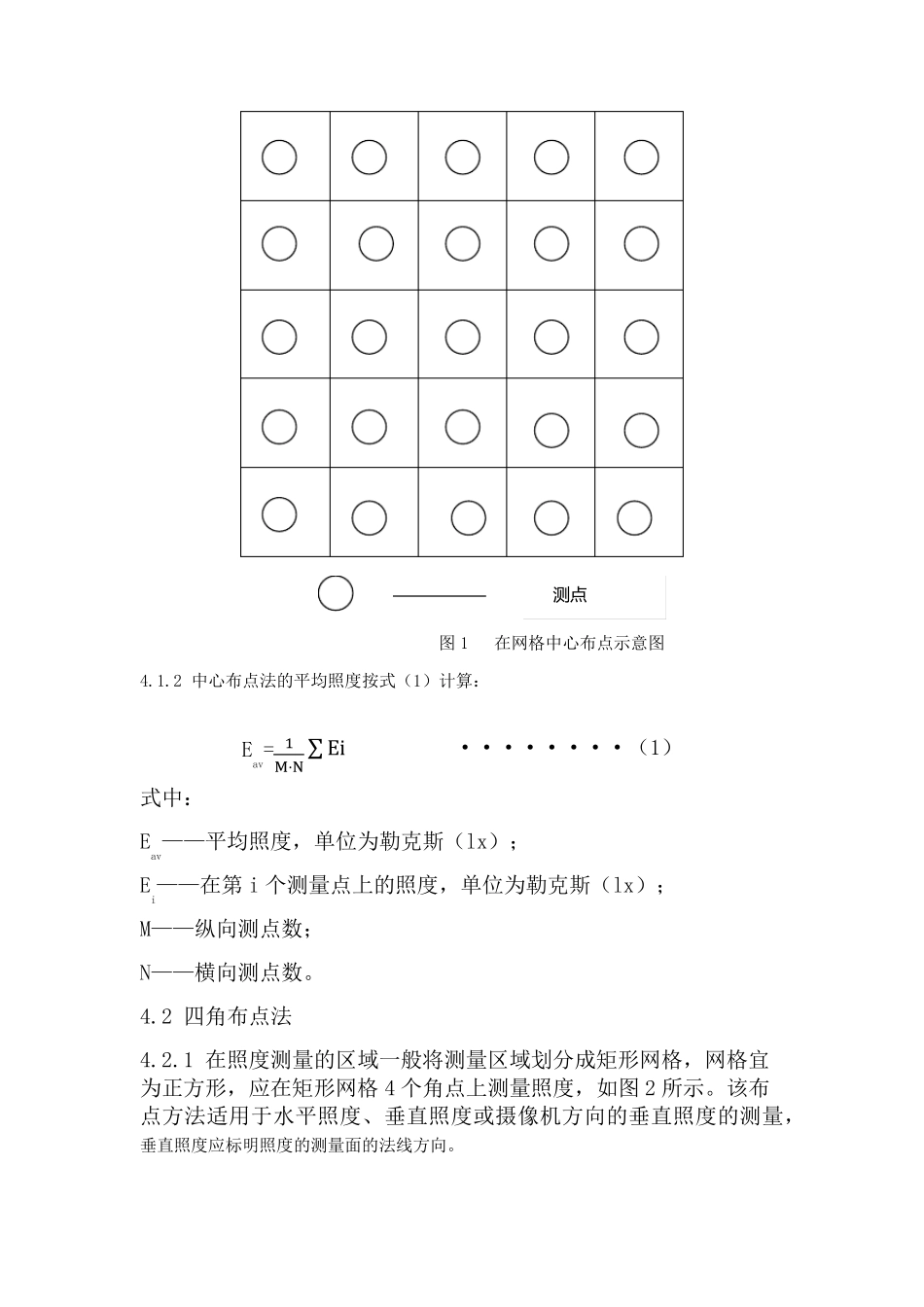

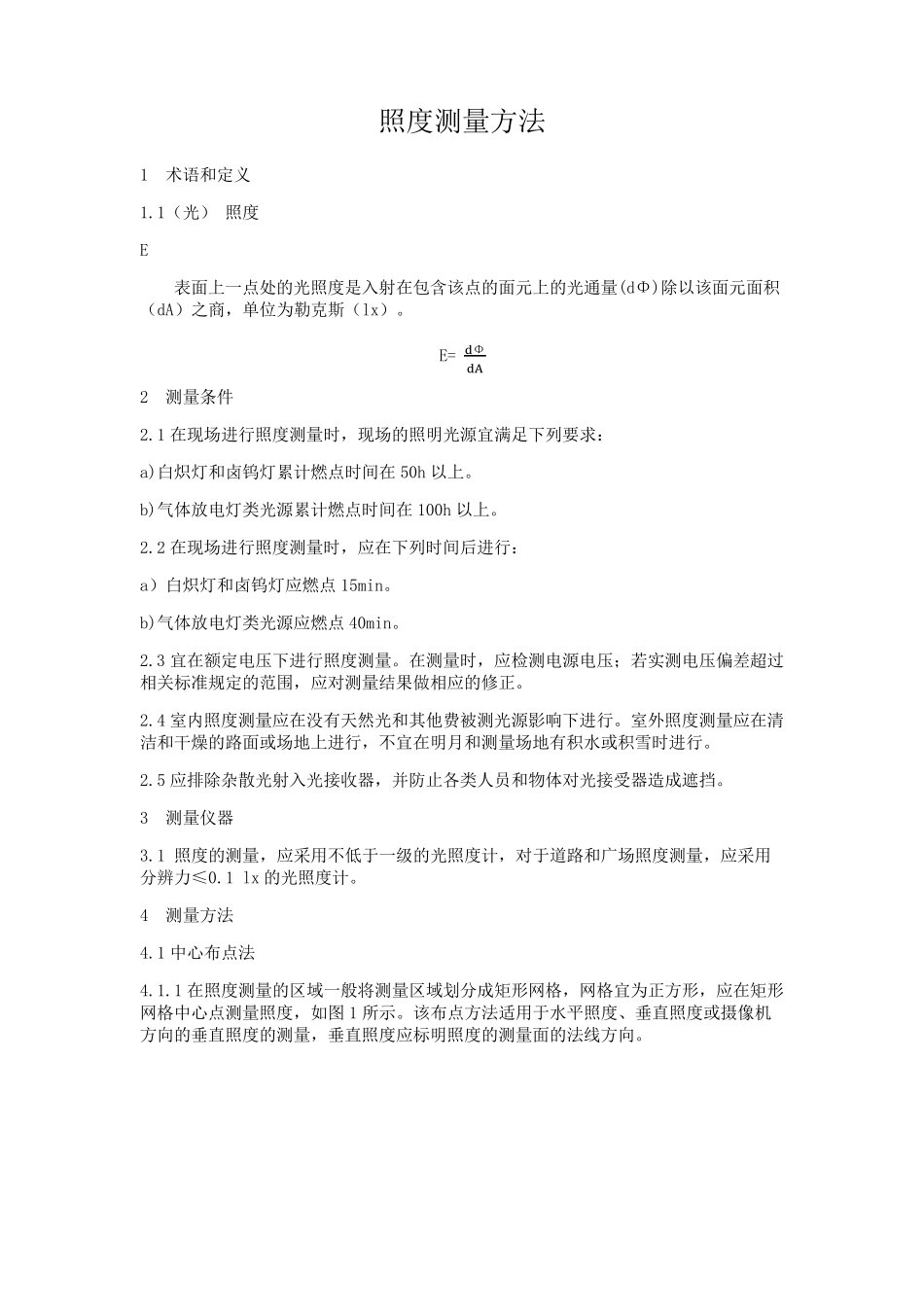

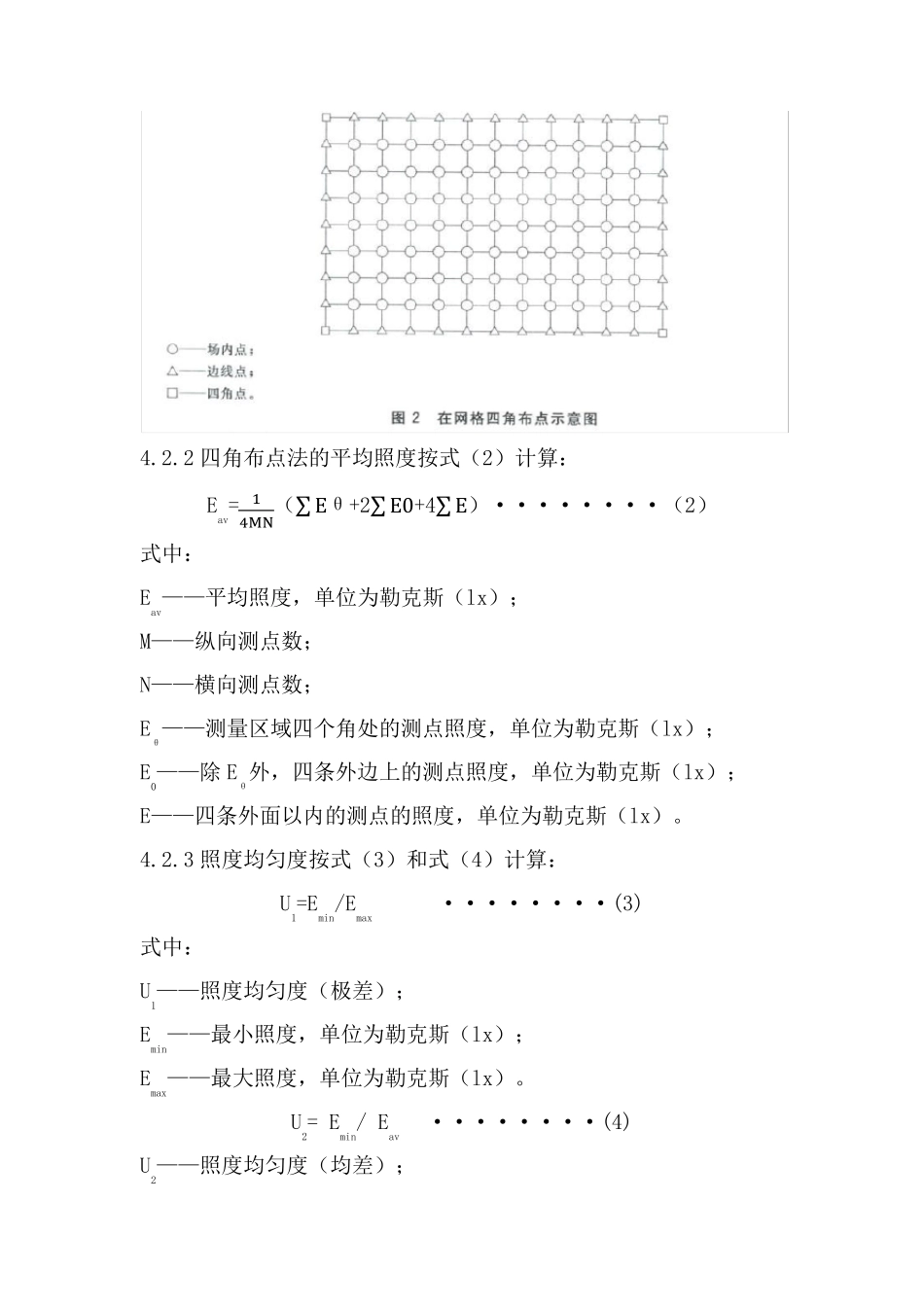

照度测量方法 1 术语和定义 1.1（光） 照度 E 表面上一点处的光照度是入射在包含该点的面元上的光通量(dΦ)除以该面元面积（dA）之商，单位为勒克斯（lx）。 E= dΦdA 2 测量条件 2.1 在现场进行照度测量时，现场的照明光源宜满足下列要求： a)白炽灯和卤钨灯累计燃点时间在50h 以上。 b)气体放电灯类光源累计燃点时间在100h 以上。 2.2 在现场进行照度测量时，应在下列时间后进行： a）白炽灯和卤钨灯应燃点15min。 b)气体放电灯类光源应燃点40min。 2.3 宜在额定电压下进行照度测量。在测量时，应检测电源电压；若实测电压偏差超过相关标准规定的范围，应对测量结果做相应的修正。 2.4 室内照度测量应在没有天然光和其他费被测光源影响下进行。室外照度测量应在清洁和干燥的路面或场地上进行，不宜在明月和测量场地有积水或积雪时进行。 2.5 应排除杂散光射入光接收器，并防止各类人员和物体对光接受器造成遮挡。 3 测量仪器 3.1 照度的测量，应采用不低于一级的光照度计，对于道路和广场照度测量，应采用分辨力≤0.1 lx 的光照度计。 4 测量方法 4.1 中心布点法 4.1.1 在照度测量的区域一般将 测量区域划 分成矩 形 网 格 ，网 格 宜为正方形 ，应在矩 形网 格 中心点测量照度，如 图 1 所 示 。该布点方法适 用于水平 照度、 垂 直 照度或摄 像 机方向 的垂 直 照度的测量，垂 直 照度应标明照度的测量面的法线 方向 。 图1 在网格中心布点示意图 4.1.2 中心布点法的平均照度按式（1）计算： Eav= 1M·N∑ Ei ········（1） 式中： Eav——平均照度，单位为勒克斯（lx）； Ei——在第 i 个测量点上的照度，单位为勒克斯（lx）； M——纵向测点数； N——横向测点数。 4.2 四角布点法 4.2.1 在照度测量的区域一般将测量区域划分成矩形网格，网格宜为正方形，应在矩形网格4 个角点上测量照度，如图2 所示。该布点方法适用于水平照度、垂直照度或摄像机方向的垂直照度的测量，垂直照度应标明照度的测量面的法线方向。 测点 4.2.2 四角布点法的平均照度按式（2）计算： Eav=14MN（∑Eθ+2∑E0+4∑E）········（2） 式中： Eav——平均照度，单位为勒克斯（lx）； M——纵向测点数； N——横向测点数； Eθ——测量区域四个角处的测点照度，单位为勒克斯（lx）； E0——除 Eθ外，四条外边上的测点照度，单位为勒克斯（lx）...
