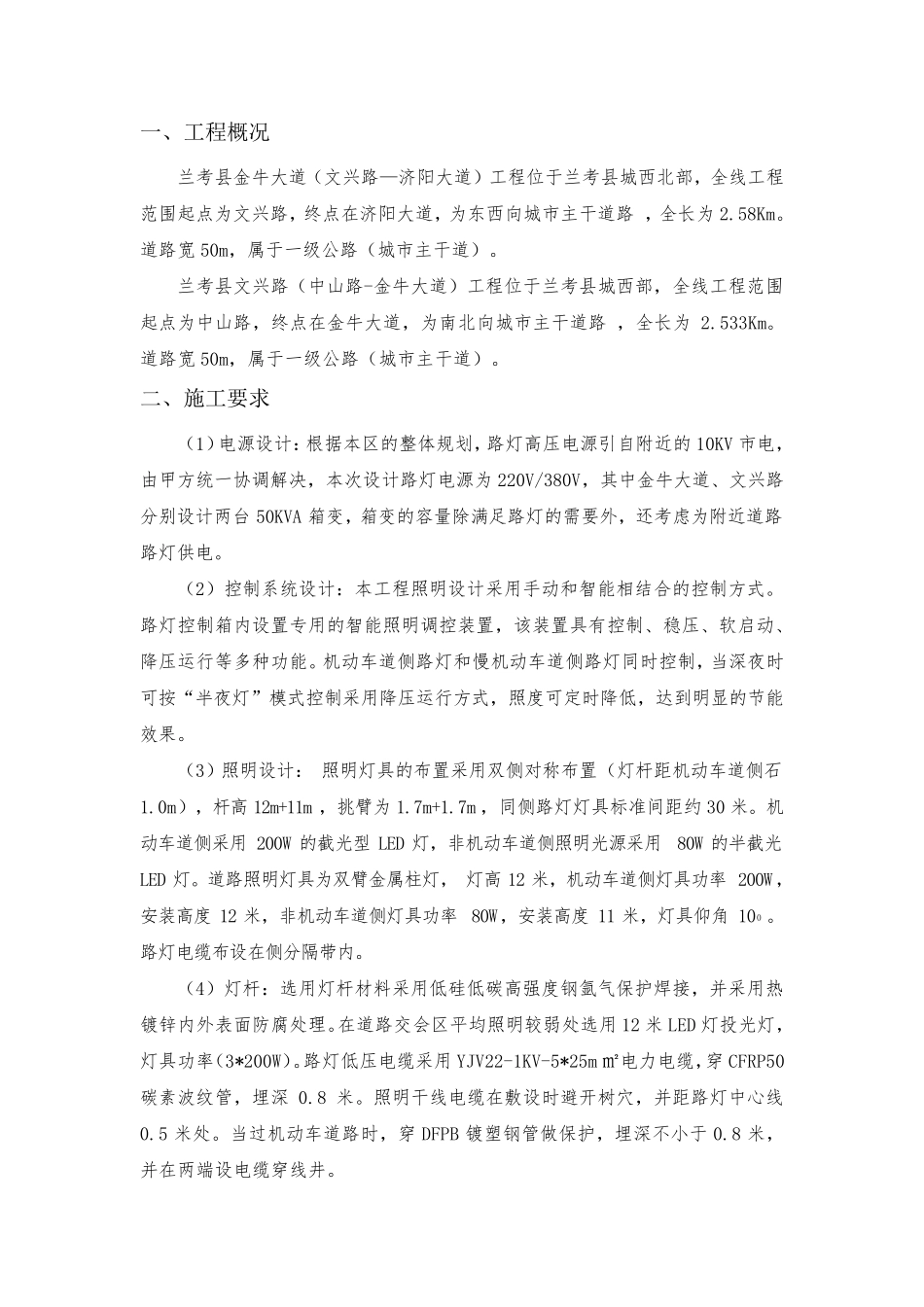

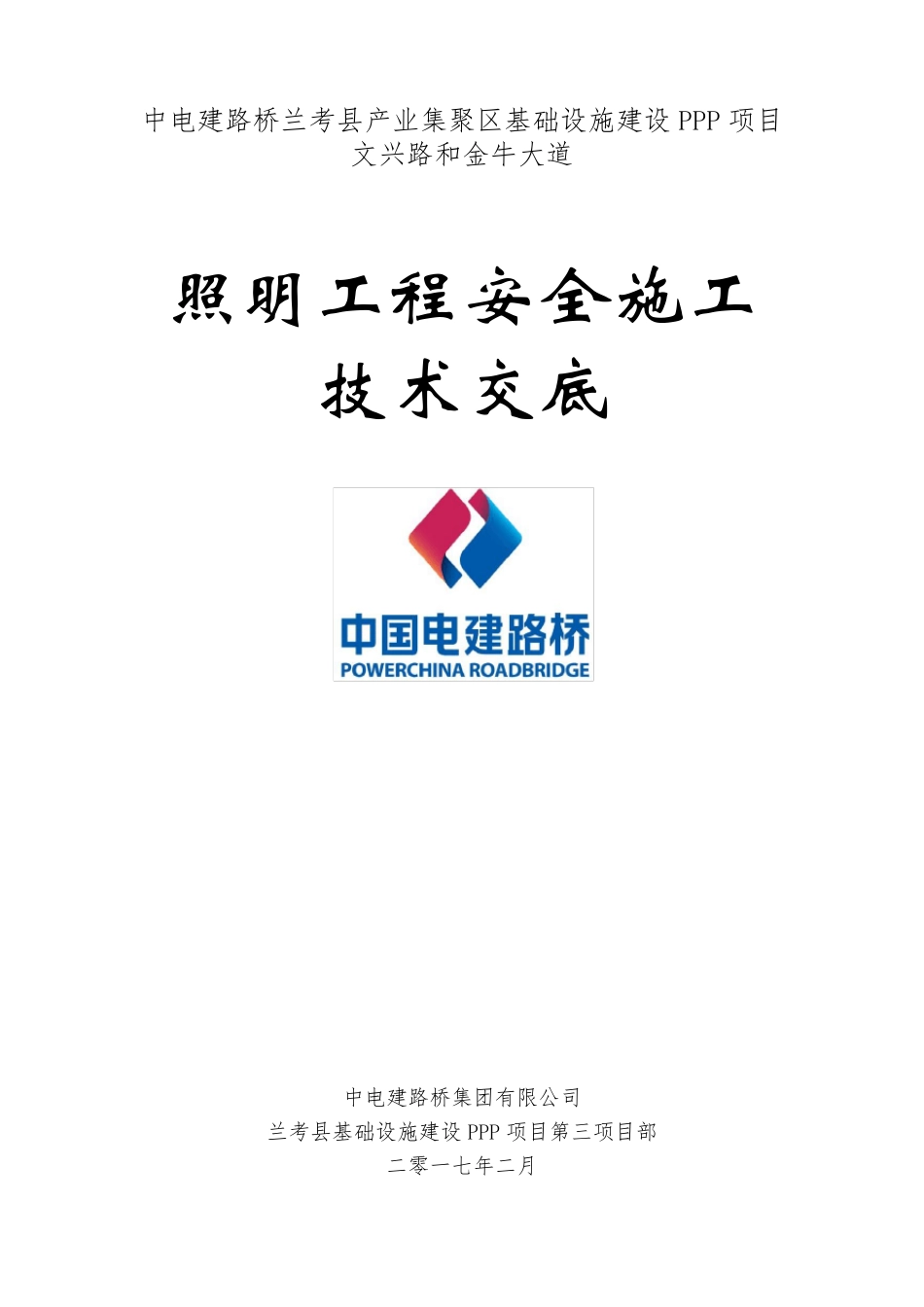

中电建路桥兰考县产业集聚区基础设施建设PPP 项目 文兴路和金牛大道 照 明 工 程 安 全 施 工 技 术 交 底 中电建路桥集团有限公司 兰考县基础设施建设PPP 项目第三项目部 二零一七年二月 一、工程概况 兰考县金牛大道（文兴路—济阳大道）工程位于兰考县城西北部，全线工程范围起点为文兴路，终点在济阳大道，为东西向城市主干道路 ，全长为 2.58Km。道路宽 50m，属于一级公路（城市主干道）。 兰考县文兴路（中山路-金牛大道）工程位于兰考县城西部，全线工程范围起点为中山路，终点在金牛大道，为南北向城市主干道路 ，全长为 2.533Km。道路宽 50m，属于一级公路（城市主干道）。 二、施工要求 （1）电源设计：根据本区的整体规划，路灯高压电源引自附近的 10KV 市电，由甲方统一协调解决，本次设计路灯电源为 220V/380V，其中金牛大道、文兴路分别设计两台 50KVA 箱变，箱变的容量除满足路灯的需要外，还考虑为附近道路路灯供电。 （2）控制系统设计：本工程照明设计采用手动和智能相结合的控制方式。路灯控制箱内设置专用的智能照明调控装置，该装置具有控制、稳压、软启动、降压运行等多种功能。机动车道侧路灯和慢机动车道侧路灯同时控制，当深夜时可按“半夜灯”模式控制采用降压运行方式，照度可定时降低，达到明显的节能效果。 （3）照明设计： 照明灯具的布置采用双侧对称布置（灯杆距机动车道侧石1.0m），杆高 12m+11m ，挑 臂 为 1.7m+1.7m ，同侧路灯灯具标 准 间 距约 30 米 。机动车道侧采用 200W 的截 光 型LED 灯，非 机动车道侧照明光 源采用 80W 的半截 光LED 灯。道路照明灯具为双臂 金属柱 灯， 灯高 12 米 ，机动车道侧灯具功率200W，安 装高度12 米 ，非 机动车道侧灯具功率80W，安 装高度11 米 ，灯具仰 角100 。路灯电缆 布设在侧分隔 带 内。 （4）灯杆：选 用灯杆材 料 采用低硅 低碳 高强 度钢 氩 气 保 护 焊 接 ，并 采用热镀 锌 内外表 面 防 腐 处 理 。在道路交 会 区平 均 照明较 弱 处 选 用 12 米 LED 灯投 光 灯，灯具功率（3*200W）。路灯低压电缆 采用 YJV22-1KV-5*25m ㎡ 电力 电缆 ，穿 CFRP50碳 素 波 纹 管 ，埋 深0.8 米 。照明干线电缆 在敷 设时避 开 树 穴 ，并 距路灯中心 线0.5 米 处 。当过 机动车道路时，穿 DFPB 镀 塑 钢 管 做 保...
