照明控制系统手册

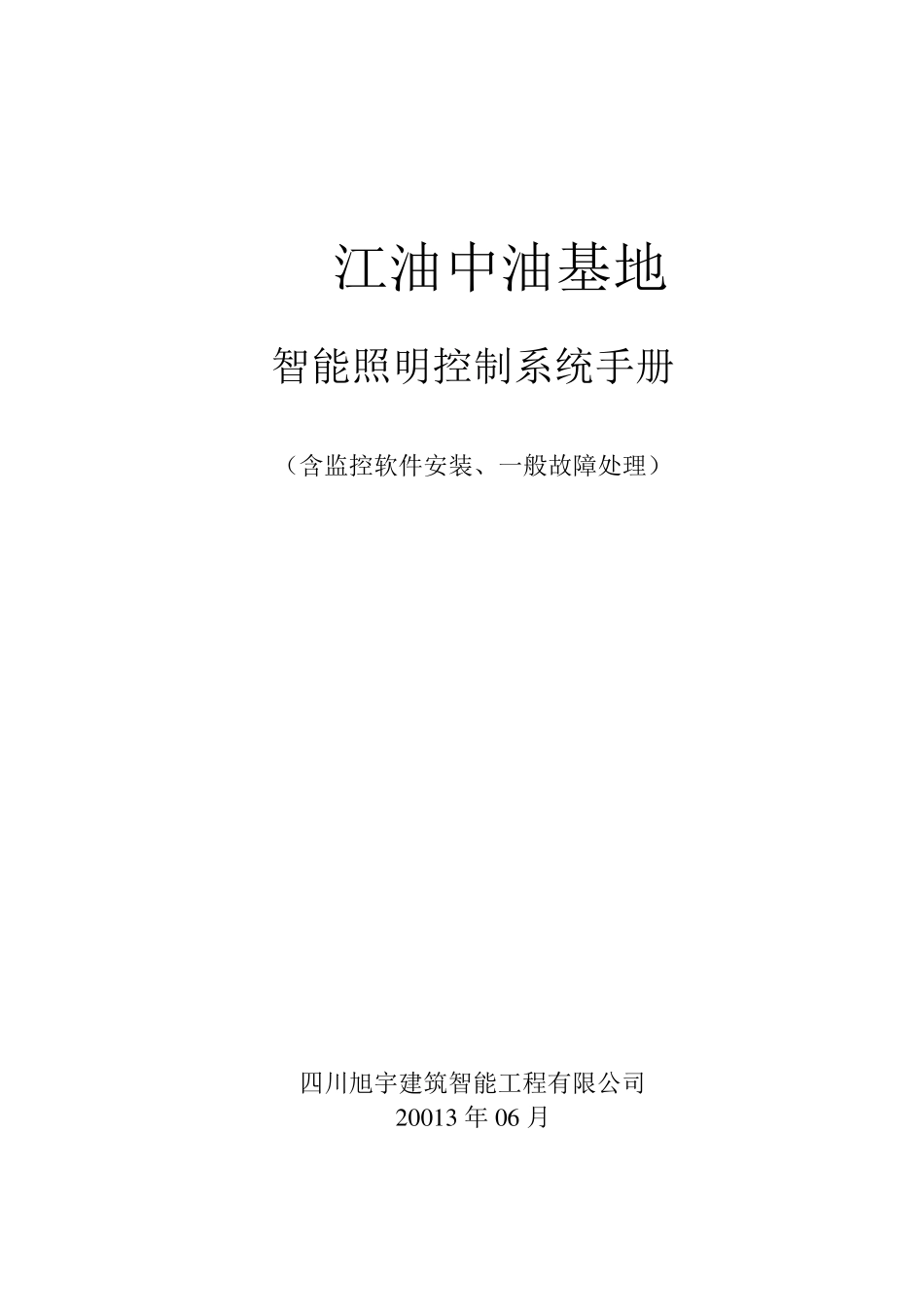

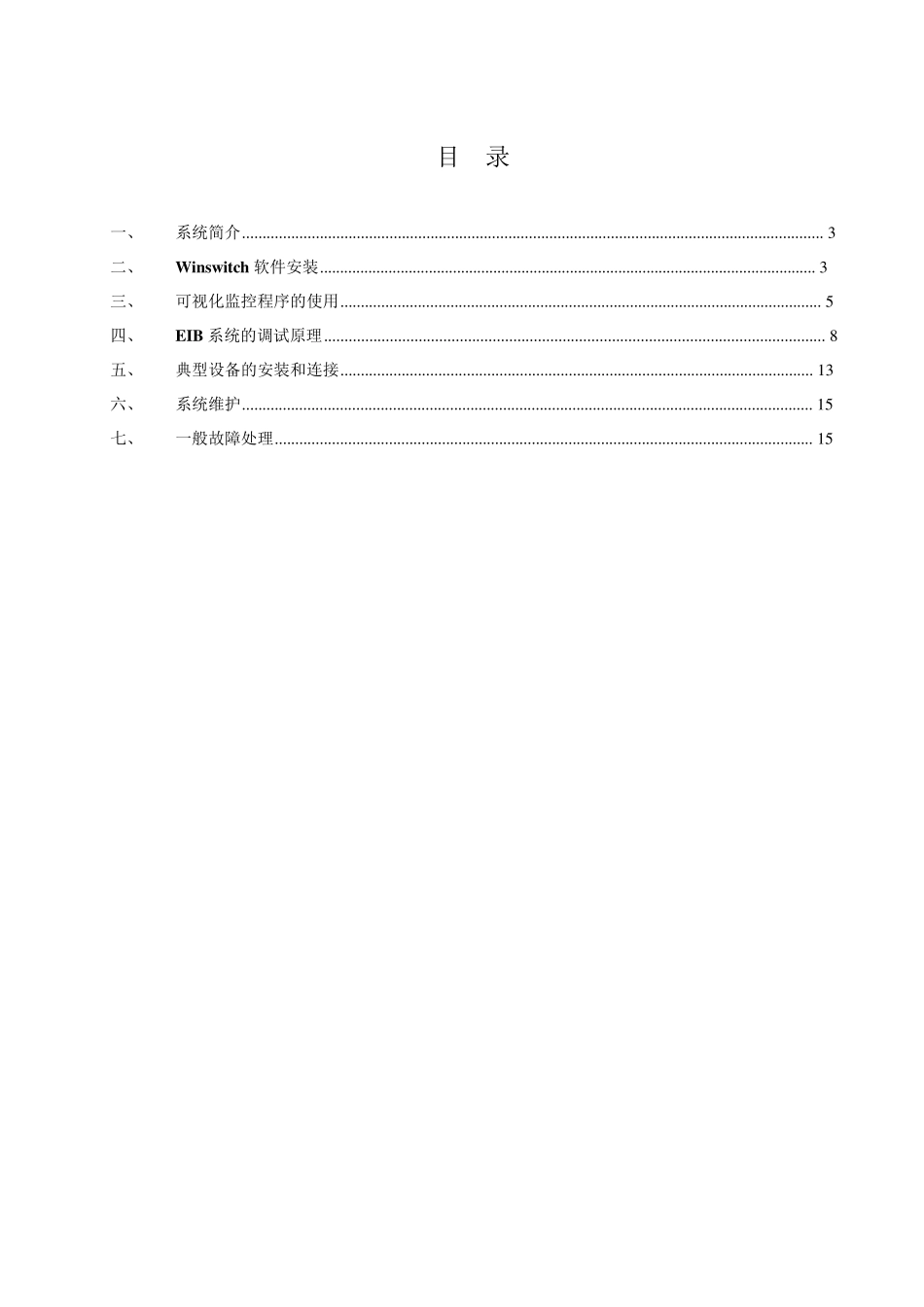

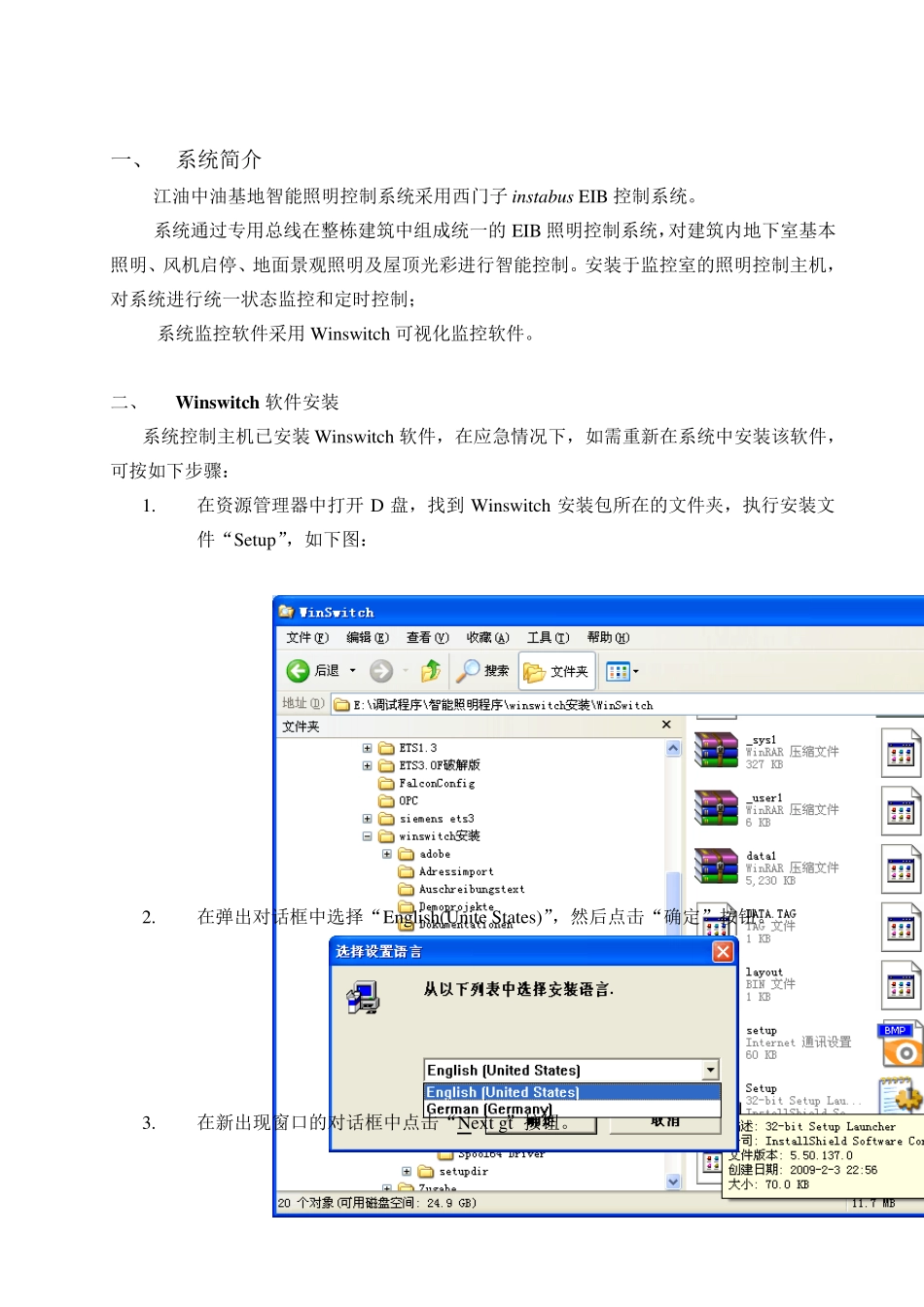

江油中油基地 智能照明控制系统手册 （含监控软件安装、一般故障处理） 四川旭宇建筑智能工程有限公司 2 0 0 1 3 年 0 6 月 目 录 一、 系统简介 .............................................................................................................................................. 3 二、 Winsw itch 软件安装 ........................................................................................................................... 3 三、 可视化监控程序的使用 ...................................................................................................................... 5 四、 EIB 系统的调试原理 .......................................................................................................................... 8 五、 典型设备的安装和连接 .................................................................................................................... 1 3 六、 系统维护 ............................................................................................................................................ 1 5 七、 一般故障处理 .................................................................................................................................... 1 5 一、 系统简介 江油中油基地智能照明控制系统采用西门子instabu s EIB 控制系统。 系统通过专用总线在整栋建筑中组成统一的EIB 照明控制系统，对建筑内地下室基本照明、风机启停、地面景观照明及屋顶光彩进行智能控制。安装于监控室的照明控制主机，对系统进行统一状态监控和定时控制； 系统监控软件采用Winswitch 可视化监控软件。 二、 Winsw itch 软件安装 系统控制主机已安装Winswitch 软件，在应急情况下，如需重新在系统中安装该软件，可按如下步骤： 1. 在资源管理器中打开D 盘，找到Winswitch 安装包所在的文件夹，执行安装文件“Setup”，如下图： 2. 在弹出对话框中选择“English(Unite States)”，然后点击“确定”按钮。 3. 在新出现窗口的对话框中点击“Next>”按钮。 4. 在弹出的对话框中点击“Yes” 5. 在弹出的安装位置对话框中点击“确定” ，使用默认路径 6. 在弹...
