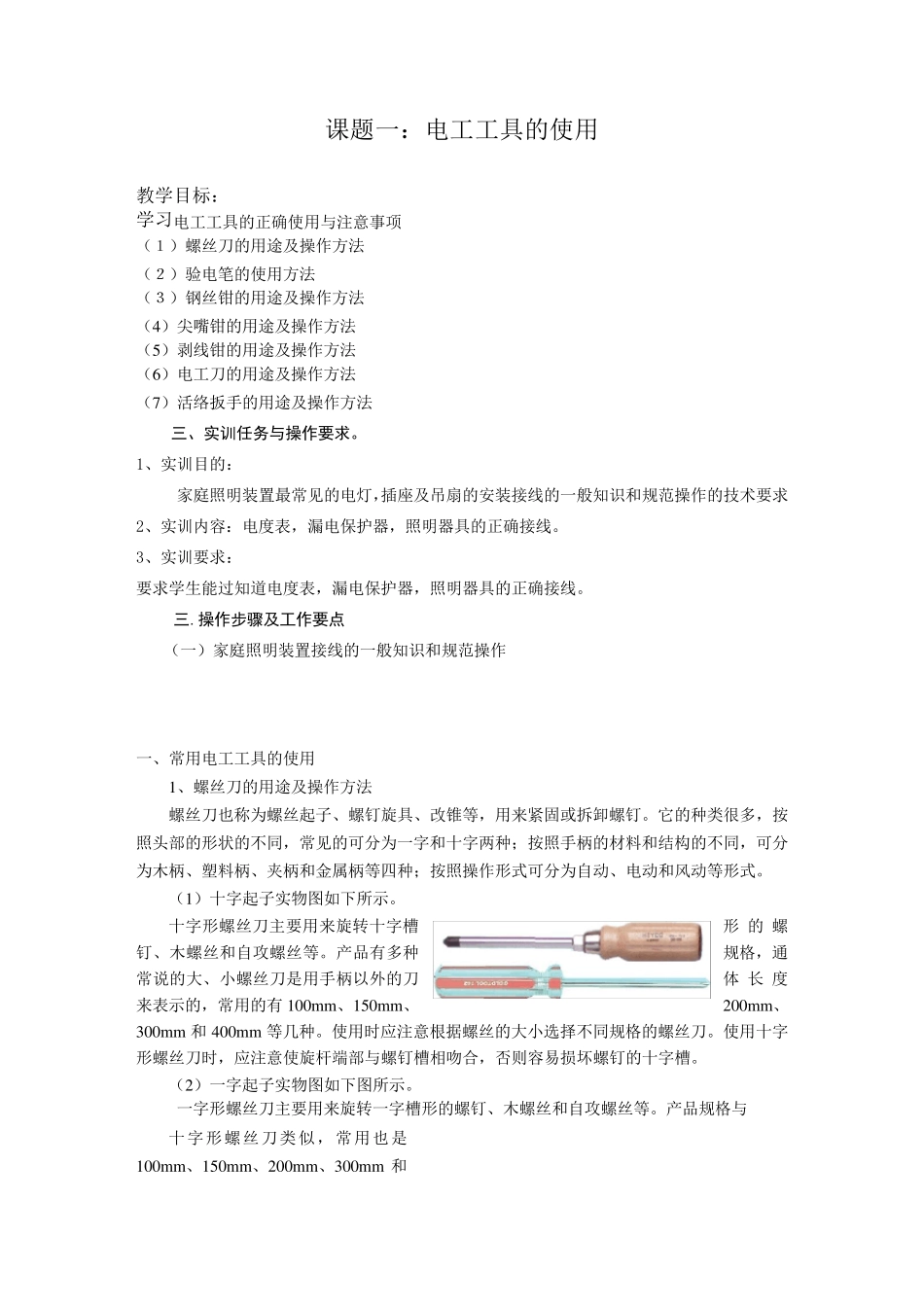

课题一：电工工具的使用 教学目标： 学习电工工具的正确使用与注意事项 （１）螺丝刀的用途及操作方法 （２）验电笔的使用方法 （３）钢丝钳的用途及操作方法 （4）尖嘴钳的用途及操作方法 （5）剥线钳的用途及操作方法 （6）电工刀的用途及操作方法 （7）活络扳手的用途及操作方法 三、实训任务与操作要求。 1、实训目的： 家庭照明装置最常见的电灯，插座及吊扇的安装接线的一般知识和规范操作的技术要求 2、实训内容：电度表，漏电保护器，照明器具的正确接线。 3、实训要求： 要求学生能过知道电度表，漏电保护器，照明器具的正确接线。 三.操作步骤及工作要点 （一）家庭照明装置接线的一般知识和规范操作 一、常用电工工具的使用 1、螺丝刀的用途及操作方法 螺丝刀也称为螺丝起子、螺钉旋具、改锥等，用来紧固或拆卸螺钉。它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动和风动等形式。 （1）十字起子实物图如下所示。 十字形螺丝刀主要用来旋转十字槽形 的螺钉、木螺丝和自攻螺丝等。产品有多种规格，通常说的大、小螺丝刀是用手柄以外 的刀体长度来表示的，常用的有100m m 、150m m 、200m m 、300m m 和 400m m 等几 种。使用时 应 注意根 据 螺丝的大小选 择 不同规格的螺丝刀。使用十字形螺丝刀时 ，应 注意使旋杆 端 部与螺钉槽相 吻 合 ，否 则 容易 损 坏 螺钉的十字槽。 （2）一字起子实物图如下图所示。 一字形螺丝刀主要用来旋转一字槽形的螺钉、木螺丝和自攻螺丝等。产品规格与 十字形螺丝刀类似 ，常用也是100m m 、150m m 、200m m 、300m m 和400m m 等几种。使用时应注意根据螺丝的大小选择不同规格的螺丝刀。若用型号较小的螺丝刀来旋拧大号的螺丝很容易损坏螺丝刀。 （3）使用螺钉旋具的安全知识 1) 电工不可使用金属杆直通柄顶的螺钉旋具 , 否则易造成触电事故 2) 使用螺钉旋具紧固和拆卸带电的螺钉时 ,手不得触及旋具的金属杆 , 以免发生触电事故。 3) 为了避免螺钉旋具的金属杆触及皮肤或触及邻近带电体 , 应在金属杆上穿套绝缘管。 （4）螺钉旋具的使用方法· 1) 大螺钉旋具的使用大螺钉旋具一般用来紧固较大的螺钉。使用时 , 除大拇指、岗 指和中指要夹住握柄外 , 手掌还要顶住柄的末端 , 这样...
