熔断器的选择

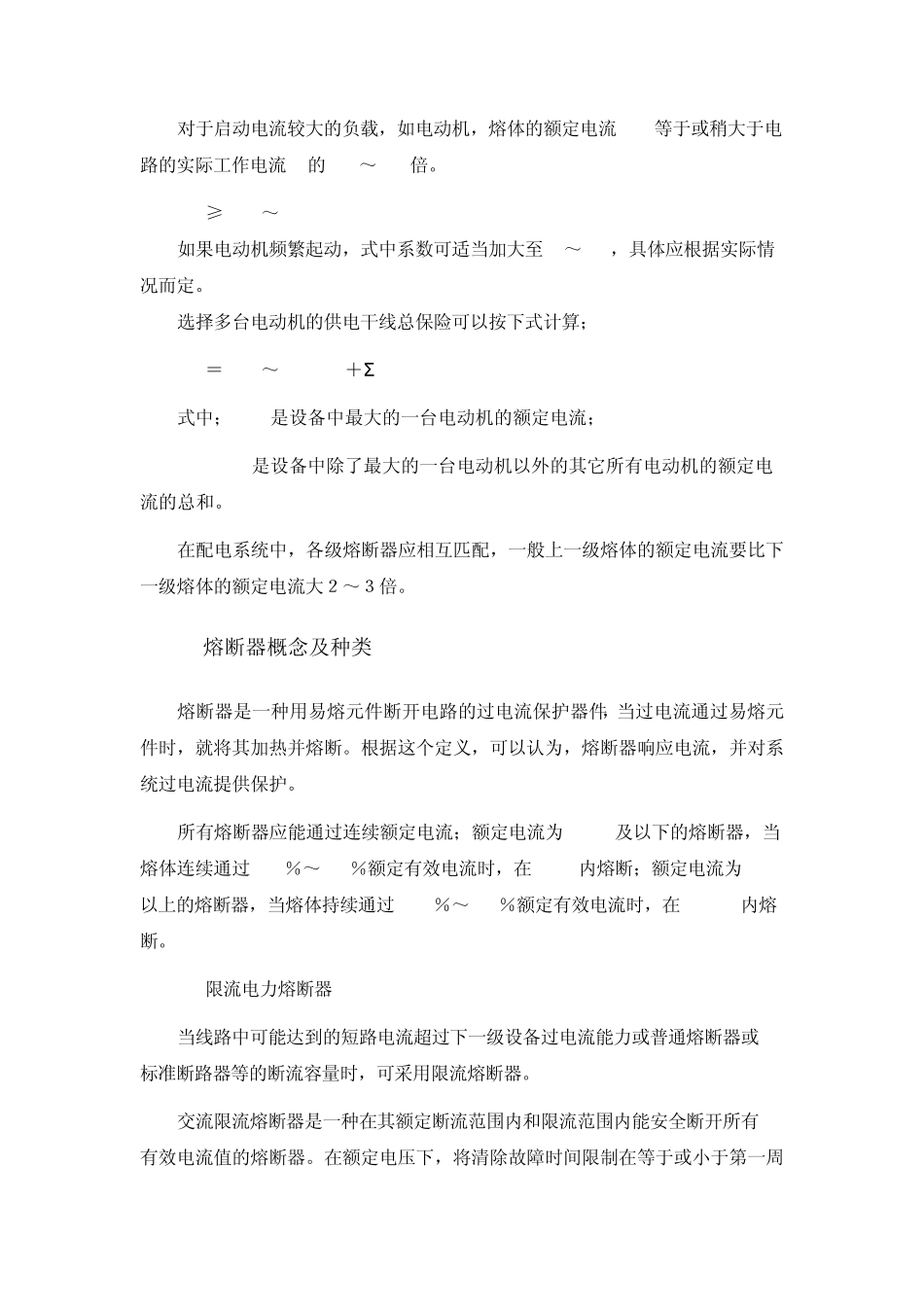

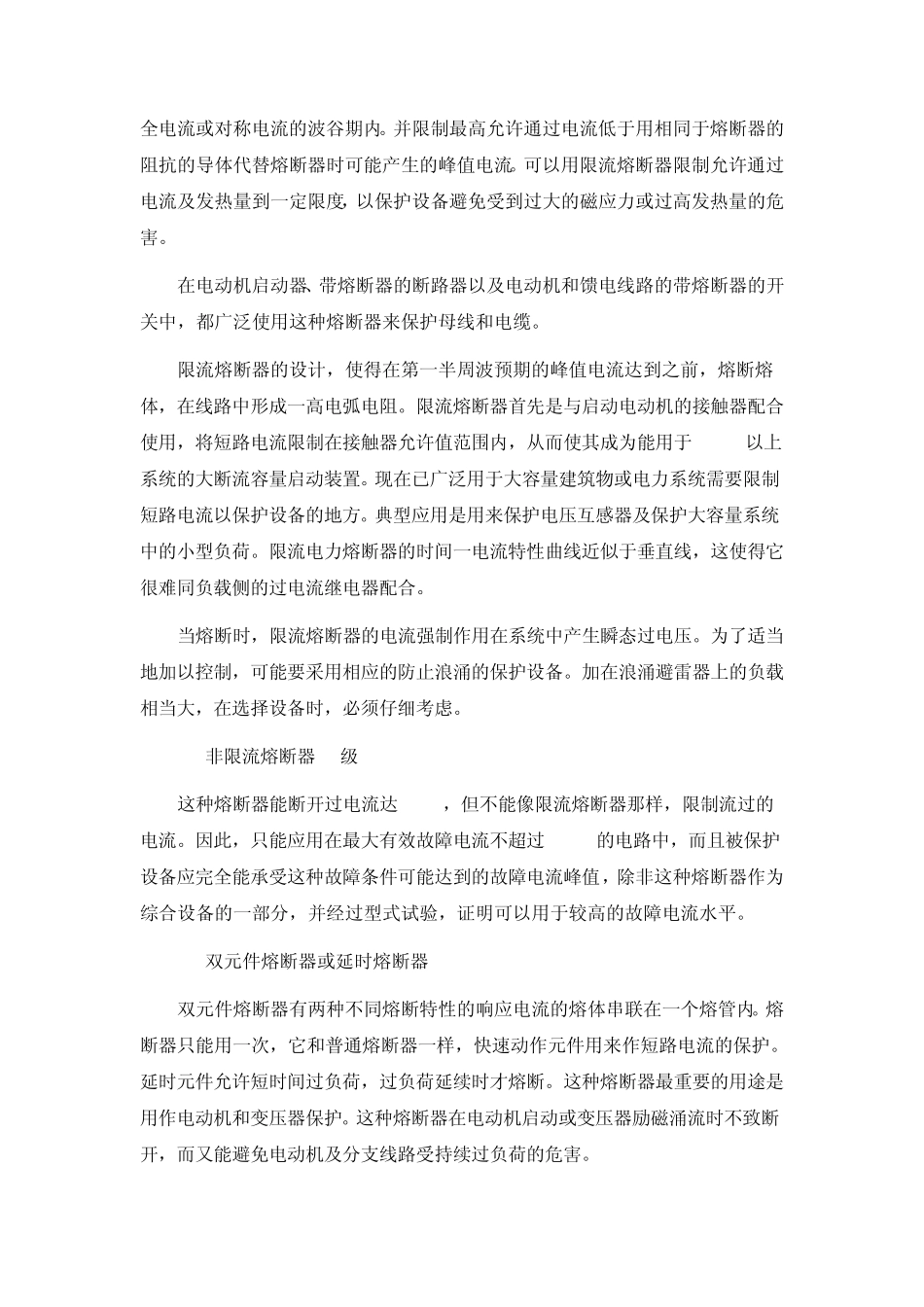

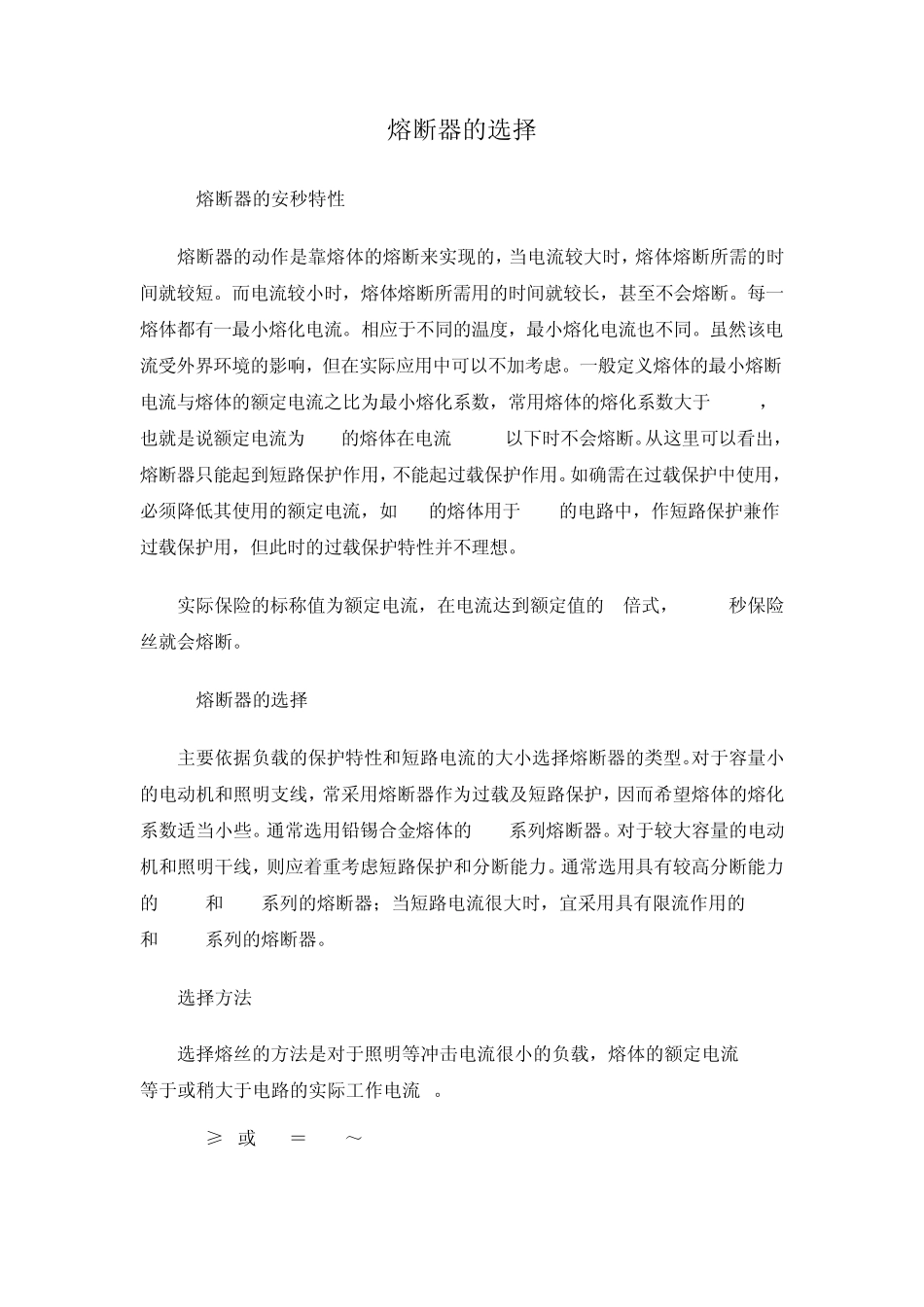

熔断器的选择 1.熔断器的安秒特性 熔断器的动作是靠熔体的熔断来实现的，当电流较大时，熔体熔断所需的时间就较短。而电流较小时，熔体熔断所需用的时间就较长，甚至不会熔断。每一熔体都有一最小熔化电流。相应于不同的温度，最小熔化电流也不同。虽然该电流受外界环境的影响，但在实际应用中可以不加考虑。一般定义熔体的最小熔断电流与熔体的额定电流之比为最小熔化系数，常用熔体的熔化系数大于 1.25，也就是说额定电流为 10A的熔体在电流 12.5A以下时不会熔断。从这里可以看出，熔断器只能起到短路保护作用，不能起过载保护作用。如确需在过载保护中使用，必须降低其使用的额定电流，如 8A的熔体用于 10A的电路中，作短路保护兼作过载保护用，但此时的过载保护特性并不理想。 实际保险的标称值为额定电流，在电流达到额定值的 2倍式，30-40秒保险丝就会熔断。 2.熔断器的选择 主要依据负载的保护特性和短路电流的大小选择熔断器的类型。对于容量小的电动机和照明支线，常采用熔断器作为过载及短路保护，因而希望熔体的熔化系数适当小些。通常选用铅锡合金熔体的 RQA系列熔断器。对于较大容量的电动机和照明干线，则应着重考虑短路保护和分断能力。通常选用具有较高分断能力的 RM10和 RL1系列的熔断器；当短路电流很大时，宜采用具有限流作用的 RT0和 RTl2系列的熔断器。 选择方法 选择熔丝的方法是对于照明等冲击电流很小的负载，熔体的额定电流IRD等于或稍大于电路的实际工作电流 I。 IRD≥I或IRD＝(1.1～1.5)I 对于启动电流较大的负载，如电动机，熔体的额定电流IRD等于或稍大于电路的实际工作电流I的1.5～2.5倍。 IRD≥(1.5～2.5)I 如果电动机频繁起动，式中系数可适当加大至 3～3.5，具体应根据实际情况而定。 选择多台电动机的供电干线总保险可以按下式计算； IRD＝(1.5～2.5)IMQ＋Σ Ie(n-1)) 式中；IMQ-是设备中最大的一台电动机的额定电流； Ie(n-1)-是设备中除了最大的一台电动机以外的其它所有电动机的额定电流的总和。 在配电系统中，各级熔断器应相互匹配，一般上一级熔体的额定电流要比下一级熔体的额定电流大２～３倍。 3.熔断器概念及种类 熔断器是一种用易熔元件断开电路的过电流保护器件，当过电流通过易熔元件时，就将其加热并熔断。根据这个定义，可以认为，熔断器响应电流，并对系统过电流提供保护。 所有熔断器应能通过连续额定电流；额定电流为 100A及以下的熔断器，当熔体连续通过...
