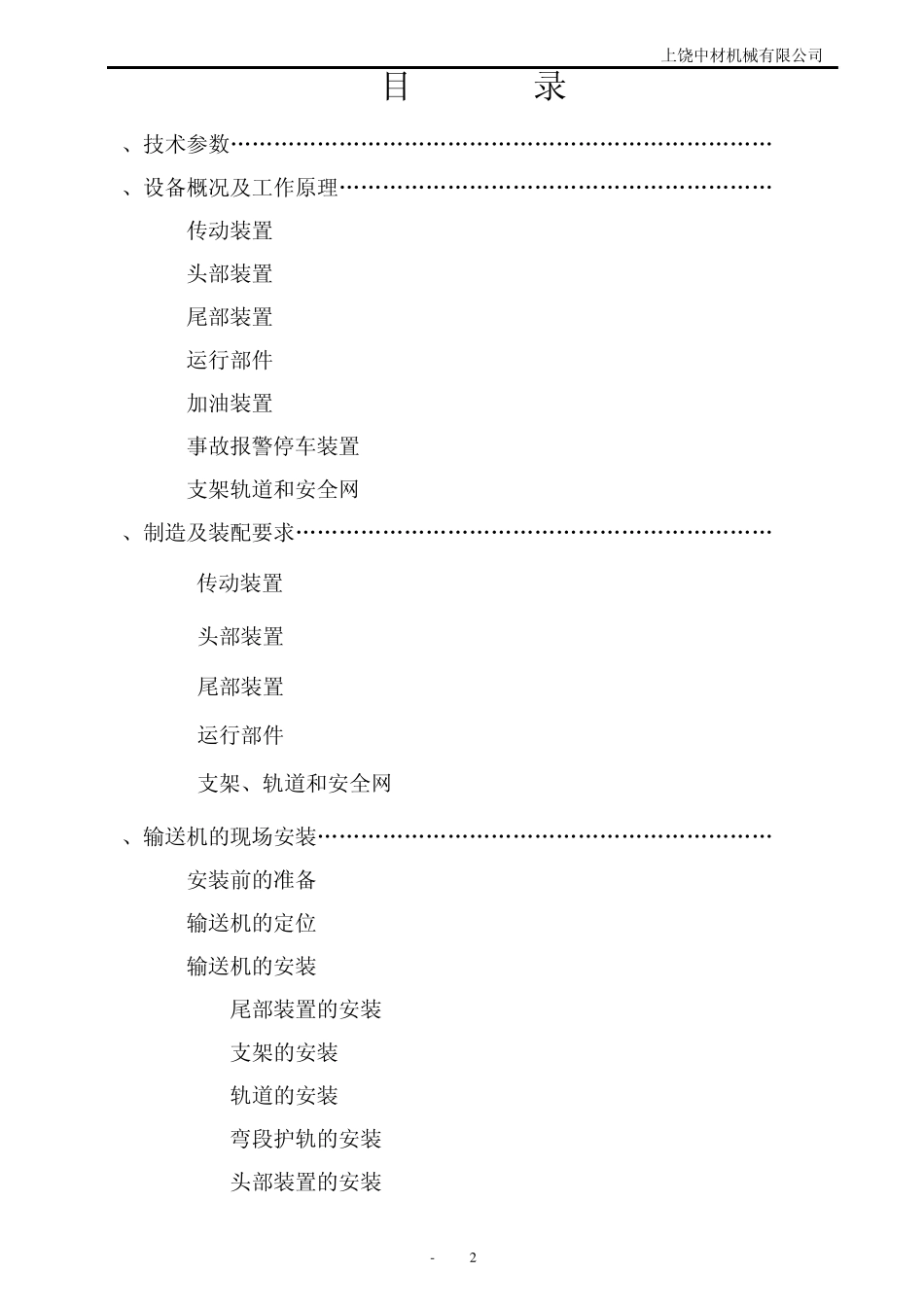

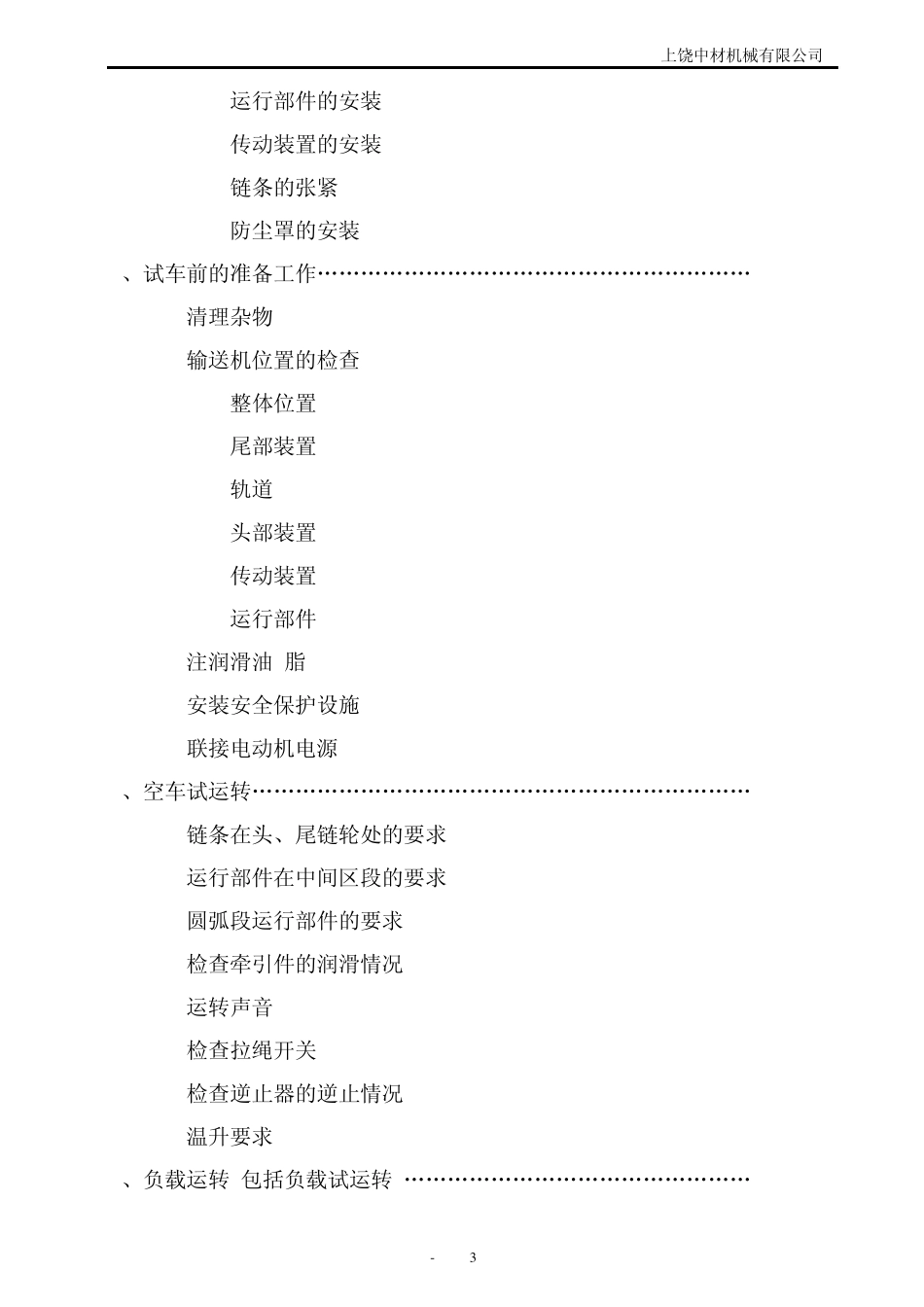

上饶中材机械有限公司 - 1 SCD630×127432MM 槽 式 输 送 机 说 明 书 上饶中材机械有限公司 二Ο Ο 九年六月 上饶中材机械有限公司 - 2 目 录 1、技术参数„„„„„„„„„„„„„„„„„„„„„„„„„1 2、设备概况及工作原理„„„„„„„„„„„„„„„„„„„„1 2.1 传动装置 2.2 头部装置 2.3 尾部装置 2.4 运行部件 2.5 加油装置 2.6 事故报警停车装置 2.7 支架轨道和安全网 3、制造及装配要求„„„„„„„„„„„„„„„„„„„„„„5 3.1 传动装置 3.2 头部装置 3.3 尾部装置 3.4 运行部件 3.5 支架、轨道和安全网 4、输送机的现场安装„„„„„„„„„„„„„„„„„„„„„8 4.1 安装前的准备 4.2 输送机的定位 4.3 输送机的安装 4.3.1 尾部装置的安装 4.3.2 支架的安装 4.3.3 轨道的安装 4.3.4 弯段护轨的安装 4.3.5 头部装置的安装 上饶中材机械有限公司 - 3 4.3.6 运行部件的安装 4.3.7 传动装置的安装 4.3.8 链条的张紧 4.3.9 防尘罩的安装 5、试车前的准备工作„„„„„„„„„„„„„„„„„„„„12 5.1 清理杂物 5.2 输送机位置的检查 5.2.1 整体位置 5.2.2 尾部装置 5.2.3 轨道 5.2.4 头部装置 5.2.5 传动装置 5.2.6 运行部件 5.3 注润滑油(脂) 5.4 安装安全保护设施 5.5 联接电动机电源 6、空车试运转„„„„„„„„„„„„„„„„„„„„„„„15 6.1 链条在头、尾链轮处的要求 6.2 运行部件在中间区段的要求 6.3 圆弧段运行部件的要求 6.4 检查牵引件的润滑情况 6.5 运转声音 6.6 检查拉绳开关 6.7 检查逆止器的逆止情况 6.8 温升要求 7、负载运转(包括负载试运转)„„„„„„„„„„„„„„„„17 上饶中材机械有限公司 - 4 7.1 检查 7.2 开车顺序 7.3 停车 8、输送机的维修的保养„„„„„„„„„„„„„„„„„„„17 8.1 设备的检查和润滑 8.2 设备的维护和检修 9、附图 上饶中材机械有限公司 - 5 1、技术参数 斗 宽: B=630mm 节 距: t=250mm 斗 速: v=0.3m/s 倾 角: a=410 圆 弧 半 径: R=20000mm 提 升 高 度: H=65140mm 水平投影长: L=103750mm 输 送 物 料: 水泥熟料 物 料 容 量: Y=1.2t/m3 输 送 量: 最大:Q=170t/h 正常:Q=100t/h 电 动 机: 型号Y2-250M-4,B3 减 速 机: 型...
