燃料电池车载大功率DCDC变换器的设计与应用

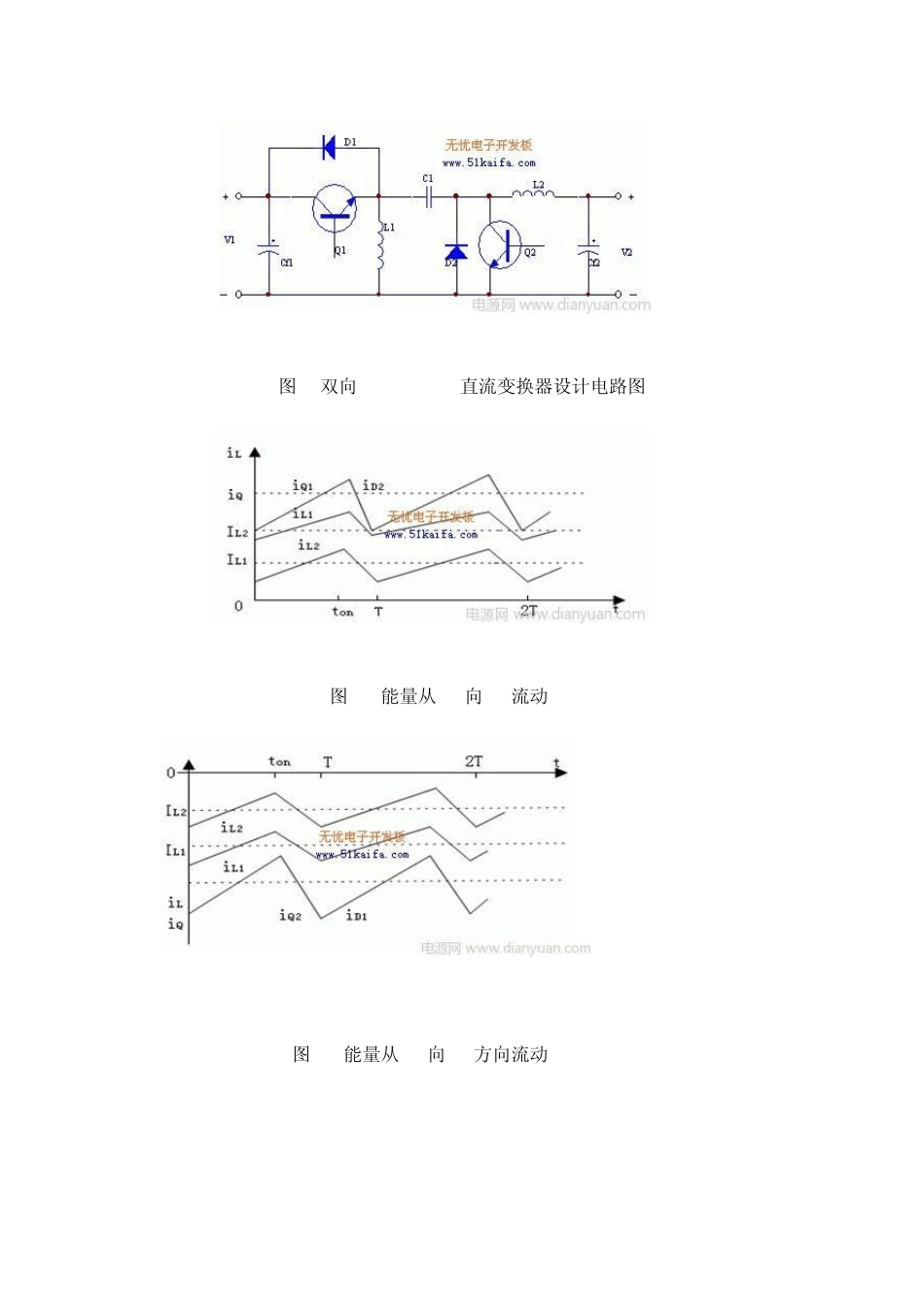

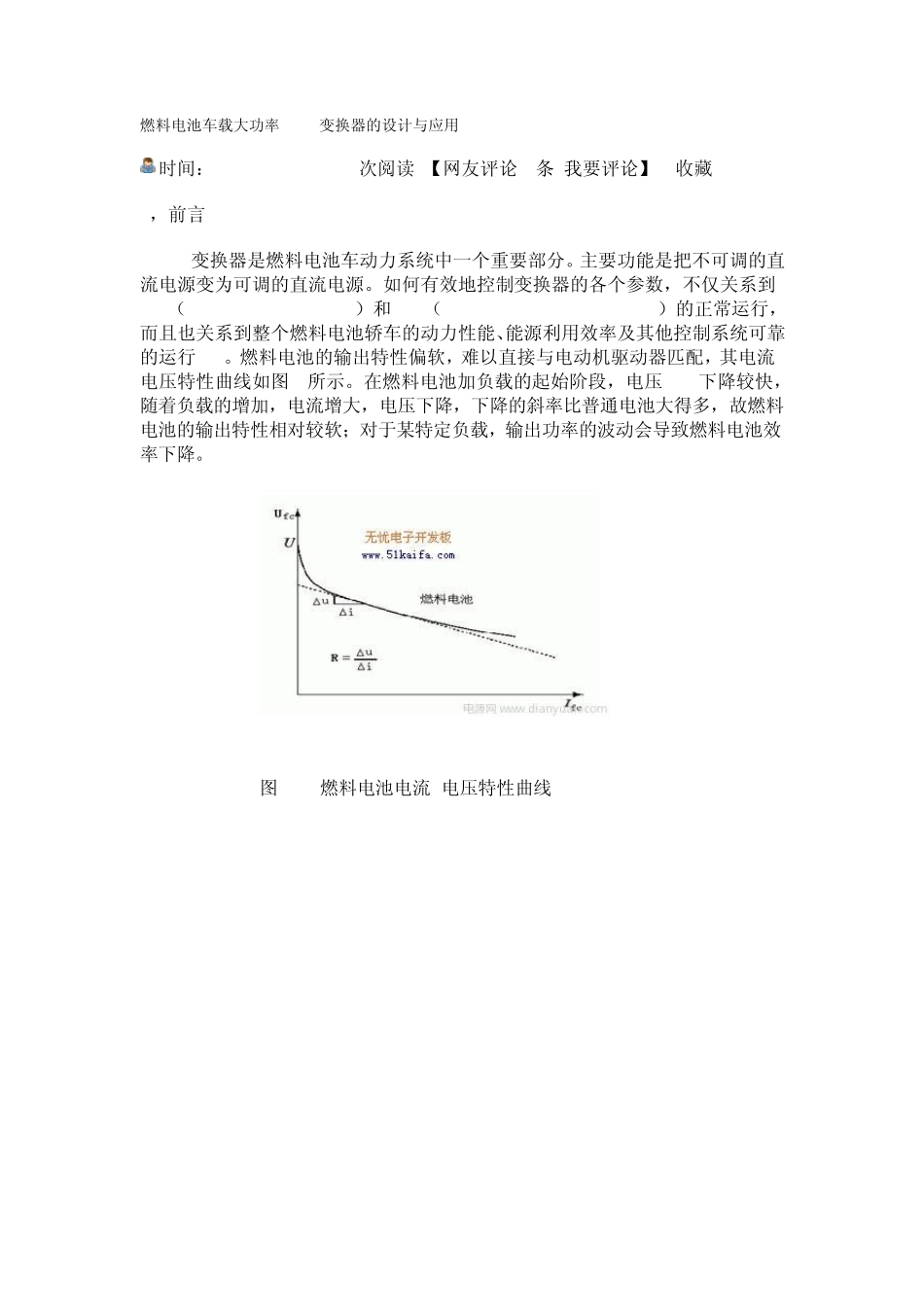

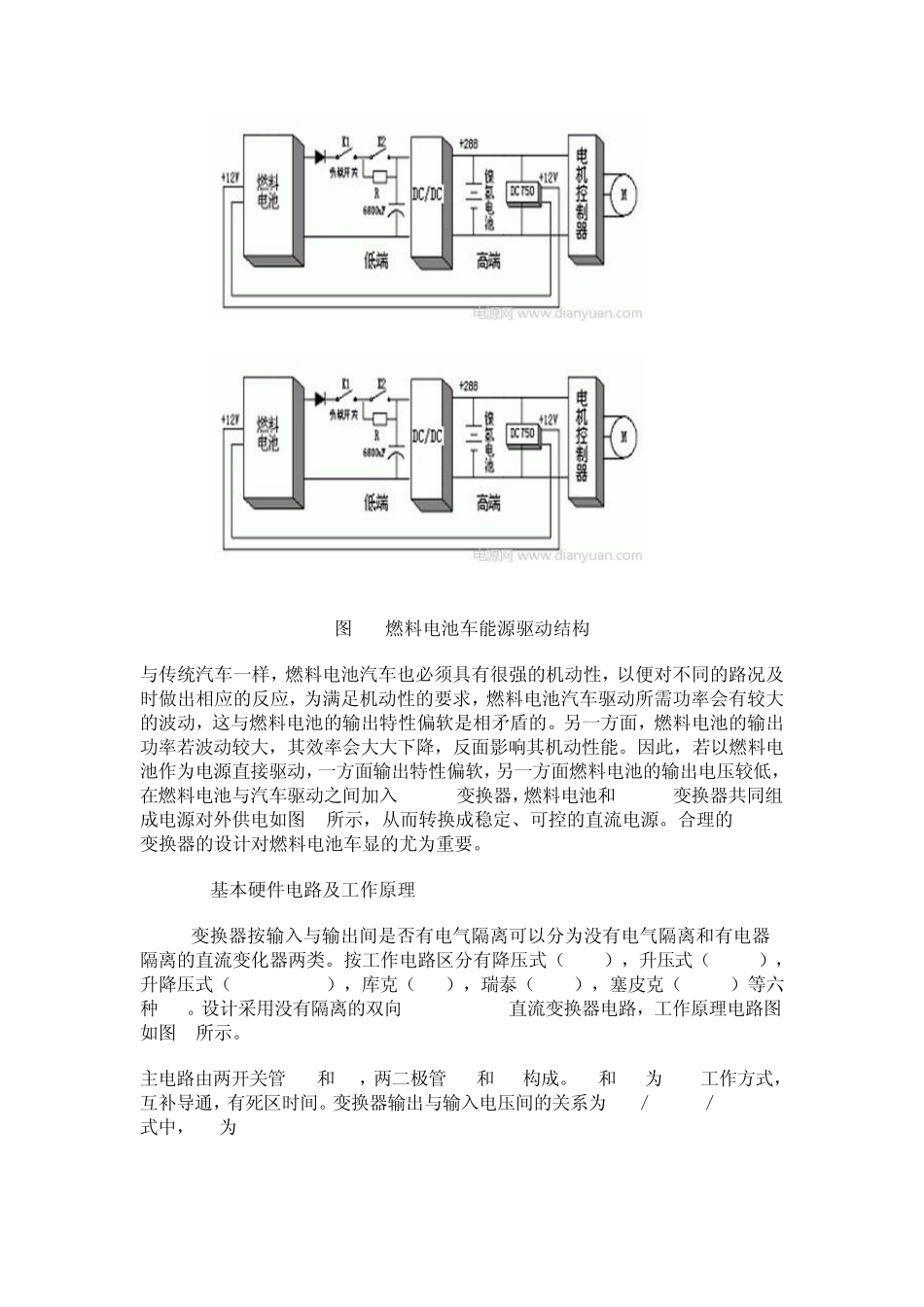

燃料电池车载大功率DCDC变换器的设计与应用 时间：2009-07-30 2745次阅读 【网友评论0条 我要评论】 收藏 1，前言 DC/DC变换器是燃料电池车动力系统中一个重要部分。主要功能是把不可调的直流电源变为可调的直流电源。如何有效地控制变换器的各个参数，不仅关系到FCE（Fuel Cell Engineer）和BMU（Battery Management Unit）的正常运行，而且也关系到整个燃料电池轿车的动力性能、能源利用效率及其他控制系统可靠的运行[3]。燃料电池的输出特性偏软，难以直接与电动机驱动器匹配，其电流-电压特性曲线如图 1所示。在燃料电池加负载的起始阶段，电压 Ufc下降较快，随着负载的增加，电流增大，电压下降，下降的斜率比普通电池大得多，故燃料电池的输出特性相对较软；对于某特定负载，输出功率的波动会导致燃料电池效率下降。 图 1 燃料电池电流-电压特性曲线 图2 燃料电池车能源驱动结构 与传统汽车一样，燃料电池汽车也必须具有很强的机动性，以便对不同的路况及时做出相应的反应，为满足机动性的要求，燃料电池汽车驱动所需功率会有较大的波动，这与燃料电池的输出特性偏软是相矛盾的。另一方面，燃料电池的输出功率若波动较大，其效率会大大下降，反面影响其机动性能。因此，若以燃料电池作为电源直接驱动，一方面输出特性偏软，另一方面燃料电池的输出电压较低，在燃料电池与汽车驱动之间加入DC/DC变换器，燃料电池和DC/DC变换器共同组成电源对外供电如图2所示，从而转换成稳定、可控的直流电源。合理的DC/DC变换器的设计对燃料电池车显的尤为重要。 2,DC/DC基本硬件电路及工作原理 DC/DC变换器按输入与输出间是否有电气隔离可以分为没有电气隔离和有电器隔离的直流变化器两类。按工作电路区分有降压式（BUCK），升压式（BOOST），升降压式（BUCK/BOOST），库克（CUK），瑞泰（ZETA），塞皮克（SEPIC）等六种[1]。设计采用没有隔离的双向 Zeta-Sepic直流变换器电路，工作原理电路图如图3所示。 主电路由两开关管 Q1和Q2，两二极管 D1和D2构成。Q1和Q2为PWM工作方式，互补导通，有死区时间。变换器输出与输入电压间的关系为V2／V1=Dy／(1-Dy),式中，Dy为 图3 双向Zeta-Sepic直流变换器设计电路图 图4 能量从 V1向V2流动 图5 能量从 V2向V1方向流动 图6 交替工作方式 Q2的占空比。图4为能量从 V1向 V2方向流动时电感电流波形，因 Dy＞0.5，故V2＞V1，I1＞I2，I1为电源电流平均值，I2为输出电流平均值。并且...
