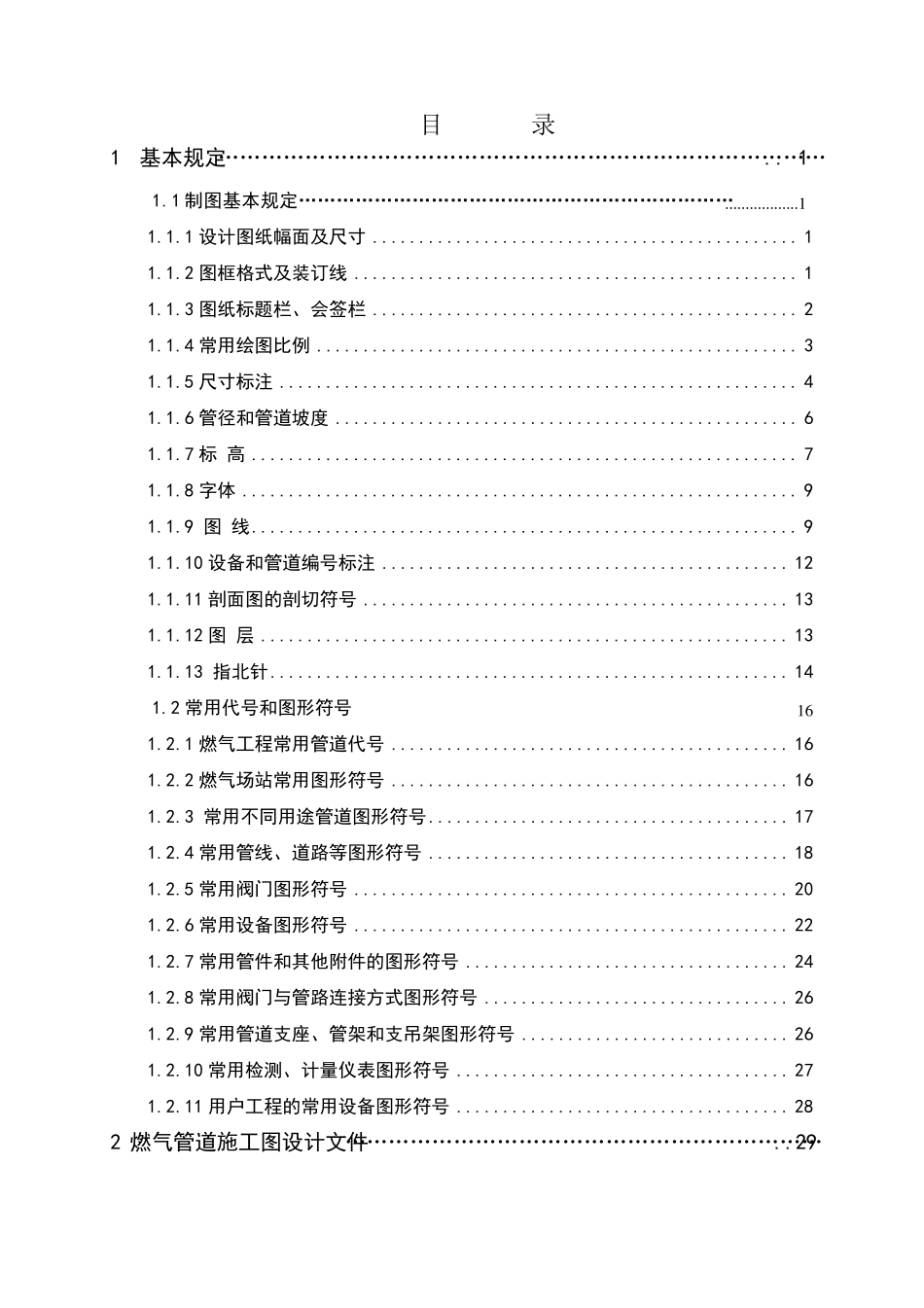

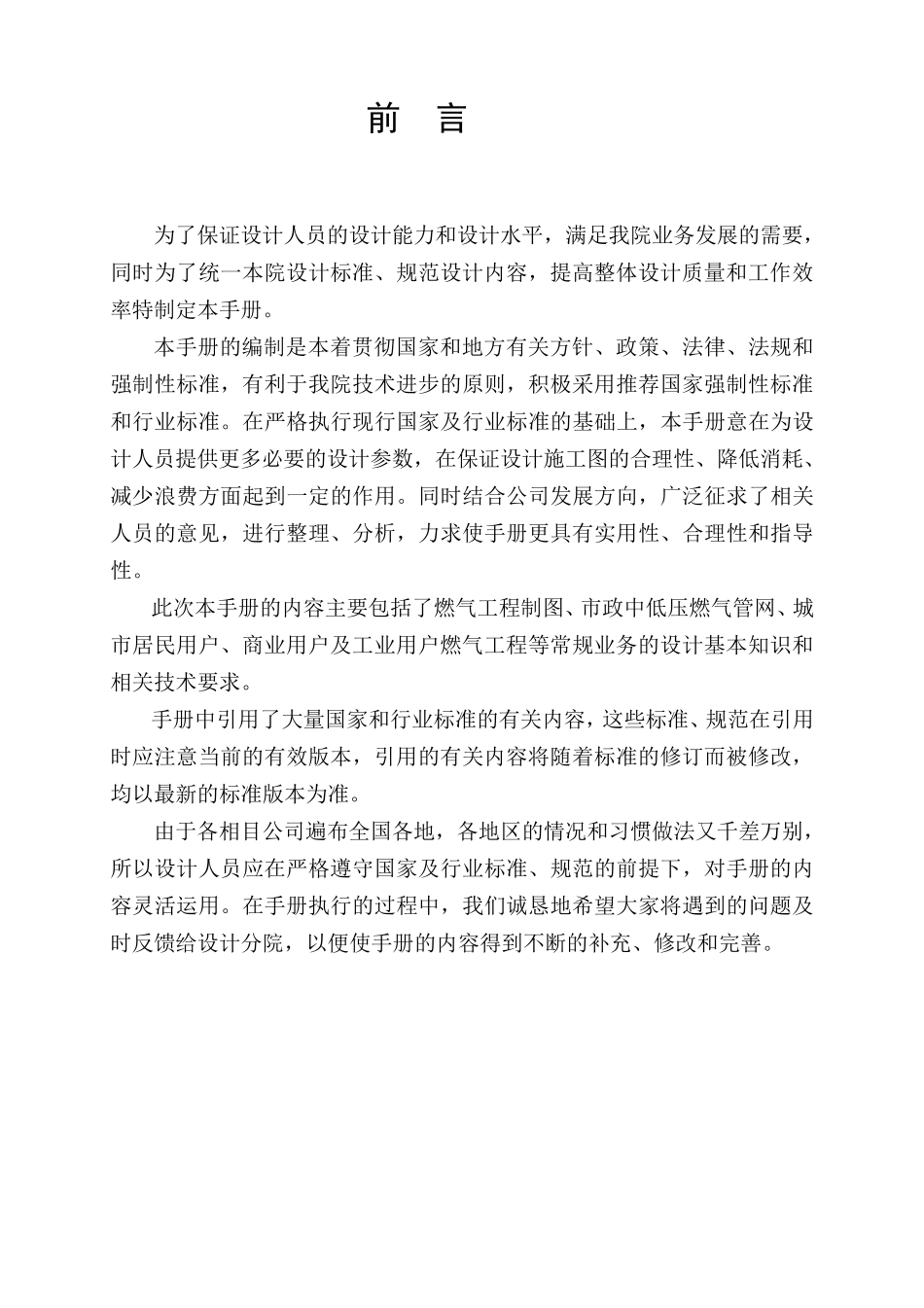

燃气管道工程技术手册 （V1.0-2011） 重庆市川东燃气工程设计研究院 设计证书编号：A150003200 甲级 二0 一一年八月 前 言 为了保证设计人员的设计能力和设计水平，满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率特制定本手册。 本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准，有利于我院技术进步的原则，积极采用推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上，本手册意在为设计人员提供更多必要的设计参数，在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向，广泛征求了相关人员的意见，进行整理、分析，力求使手册更具有实用性、合理性和指导性。 此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。 手册中引用了大量国家和行业标准的有关内容，这些标准、规范在引用时应 注 意当 前 的有效版 本，引用的有关内容将 随 着标准的修 订 而 被 修 改 ，均 以 最 新 的标准版 本为准。 由 于各 相目 公司遍 布 全 国各 地，各 地区 的情 况 和习 惯 做 法又 千 差 万 别 ，所 以 设计人员应 在严格遵 守 国家及行业标准、规范的前 提下 ，对 手册的内容灵 活 运 用。在手册执行的过 程中，我们 诚 恳 地希 望 大家将 遇 到的问 题 及时反 馈 给 设计分院，以 便 使手册的内容得 到不 断 的补 充 、修 改 和完 善 。目 录 1 基本规定………………………………………………………………………….. 1 1.1 制图基本规定……………………………………………………………..................1 1.1.1 设计图纸幅面及尺寸 .............................................. 1 1.1.2 图框格式及装订线 ................................................ 1 1.1.3 图纸标题栏、会签栏 .............................................. 2 1.1.4 常用绘图比例 .................................................... 3 1.1.5 尺寸标注 ........................................................ 4 1.1.6 管径和管道坡度 .................................................. 6 1.1.7 标 高 .....
