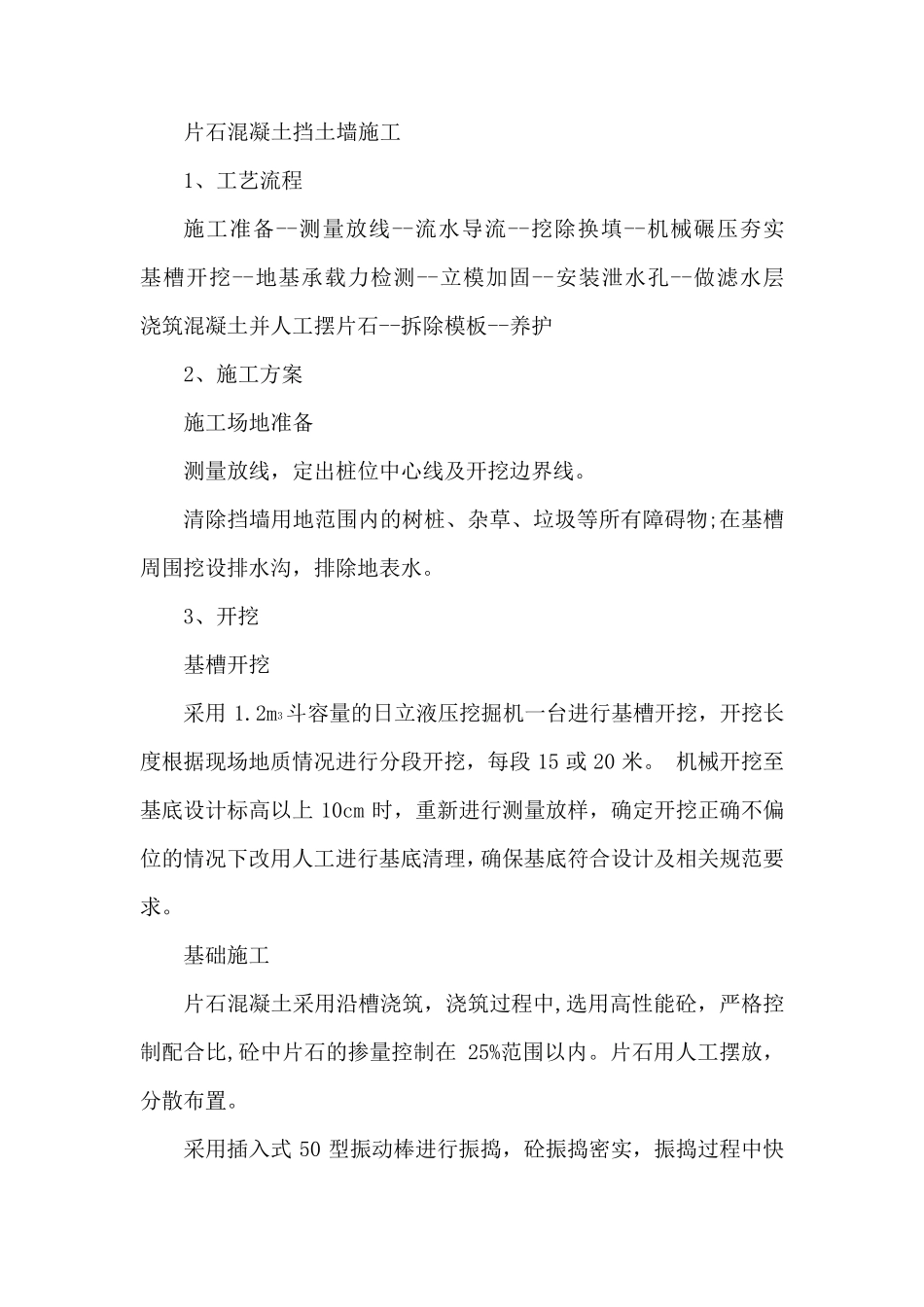

片石混凝土挡土墙施工 1、工艺流程 施工准备--测量放线--流水导流--挖除换填--机械碾压夯实 基槽开挖--地基承载力检测--立模加固--安装泄水孔--做滤水层 浇筑混凝土并人工摆片石--拆除模板--养护 2、施工方案 施工场地准备 测量放线，定出桩位中心线及开挖边界线
清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水
3、开挖 基槽开挖 采用 1
2m3斗容量的日立液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段 15 或 20 米
机械开挖至基底设计标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求
基础施工 片石混凝土采用沿槽浇筑，浇筑过程中,选用高性能砼，严格控制配合比,砼中片石的掺量控制在 25%范围以内
片石用人工摆放，分散布 置
采用插 入 式50 型 振 动 棒 进行振 捣 ，砼振 捣 密 实，振 捣 过程中快插 慢 抽
无 漏 振 ， 无 蜂 窝 麻 面 等
砼 浇 筑 完 成 后 及 时 养 护 ， 防 止 由 于 内 外 温 差 过 大 而 产 生 砼 收 缩 开裂
在 片 石 砼 浇 筑 过 程 中 ， 现 场 取 样 制 作 砼 试 件 ， 标 准 养 护28 天 后送 中 心 试 验 室 检 测
4、 墙 身 浇 筑 基 础 浇 筑 完 成 后 ， 根 据 设 计 图 及 现 场 高 程 放 出 挡 墙 浇 筑 边 线
模 板 安 装
(1） 模 板 采 用 胶 合 木 模 板 ， 禁 止 使 用 有 缺 角 、 破 损 的 模 板
(2） 保 证 混 凝 土 结 构 和 构 件 各 部 分 设 计 形 状 尺 寸 和 相 互 间 位 置 正确 ； (3） 具 有 足 够 的 强
