版图技巧总结

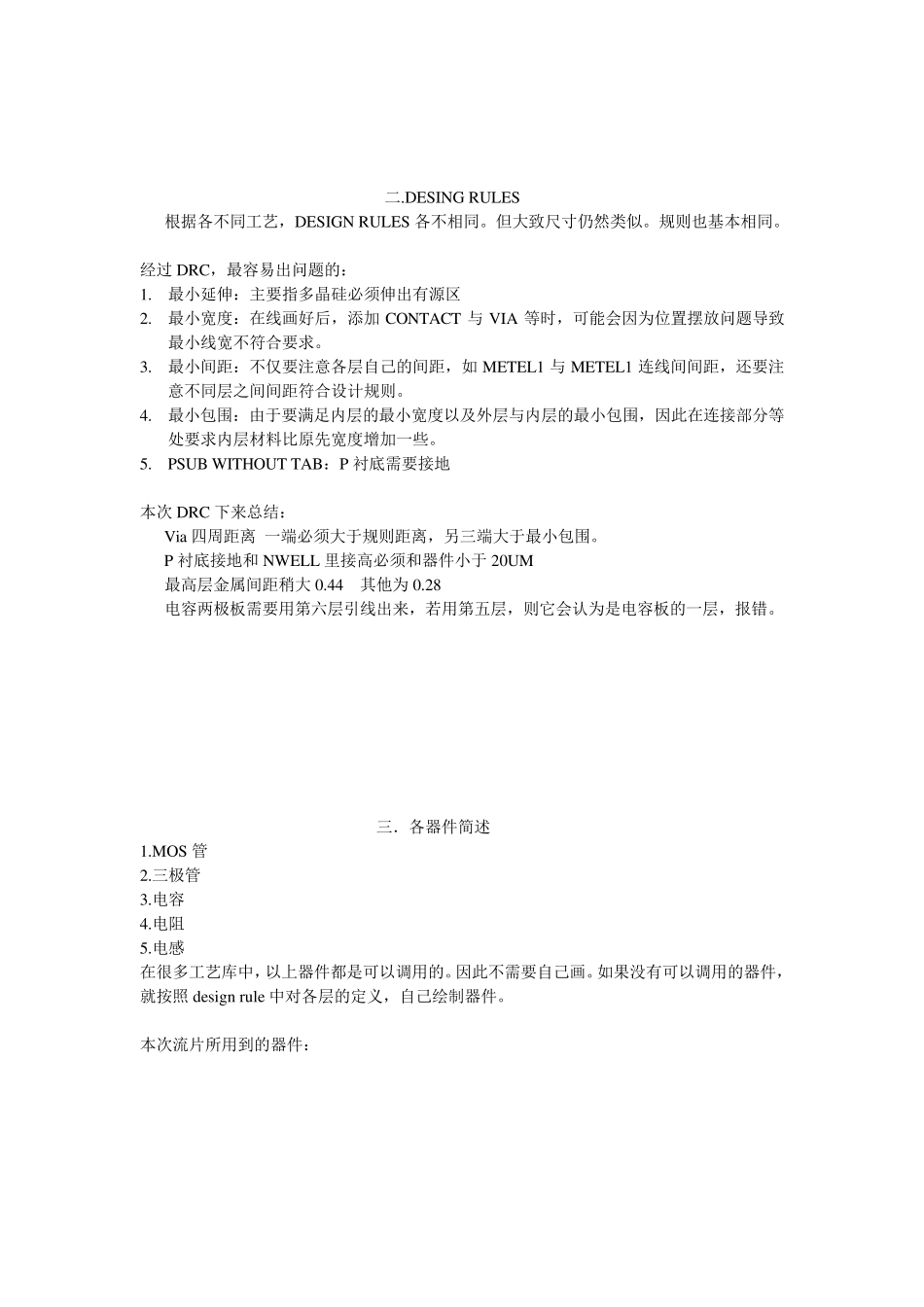

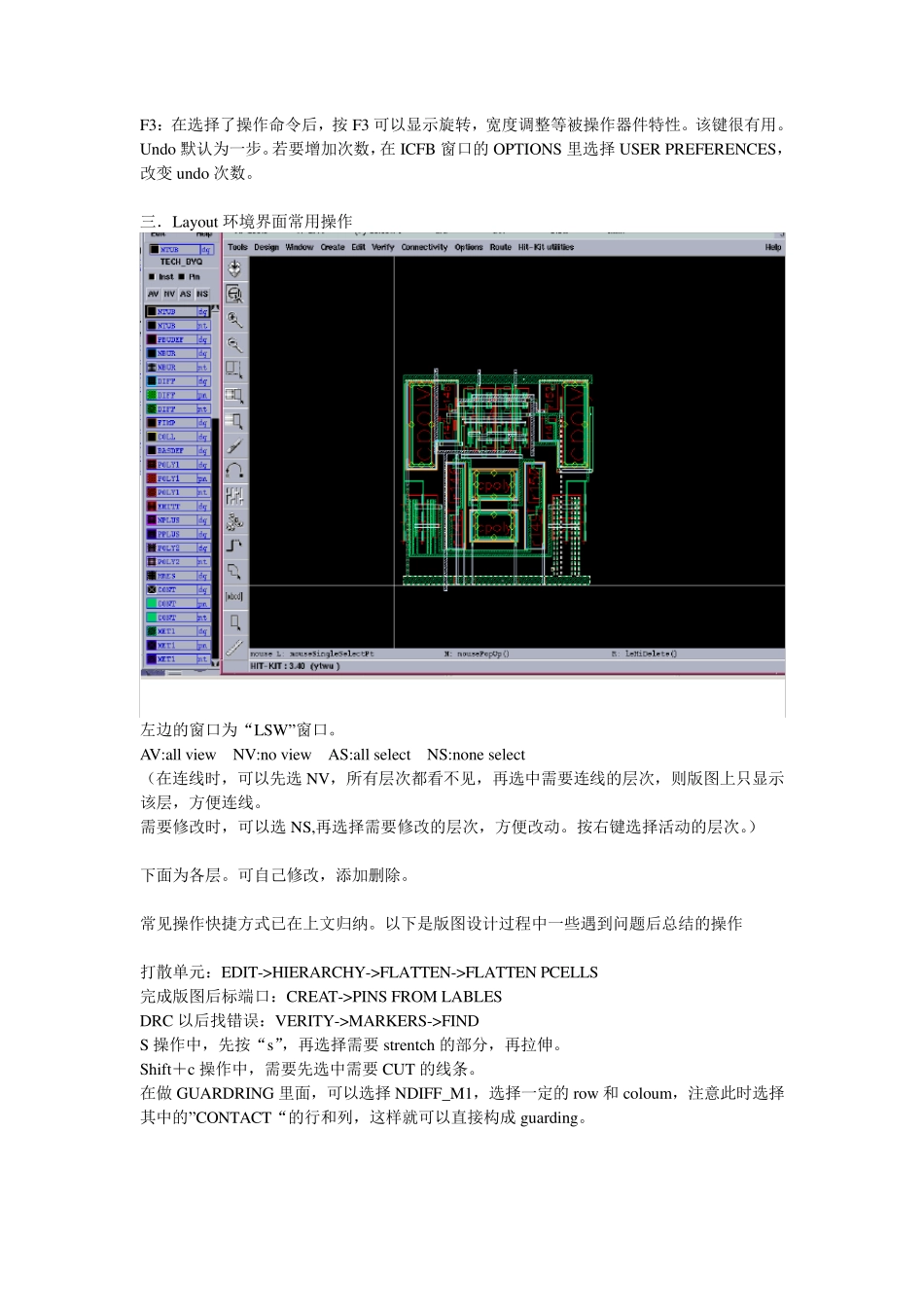

【版图学习笔记】 一．Candence 操作 二．DESIGN RULE 三．各器件简述 四．版图技巧 五．布局布线 六．版图流程 七．ELLA 的心得 Candence 操作 一．进入版图工作环境： 1.进入unit ：Xmanger1.3..9＝》Xbrowser＝》EDA4＝》用户名＝》密码 2． 界面上右键－》tools－》terminal－》 3． 在layout 目录输入icfb 登陆Candence icfb 后面加“ & ”的作用是之后可以继续在Shell 窗口操作命令 4． 在icfb 窗口 tools－》library manager－》选择 library，cell，view。 如果是新建，则 FILE－》new 里面新建。 5．在icfb 窗口的tools－》library path 可以加库 二．最常用快捷键： f:全景图 ctrl＋z：放大 shift＋z：缩小 shift＋f：详细版图（非 symbol） u：undo w：上一界面 i：调用器件 q：看属性 r：画矩形 p：固定长度的可折线 l：lable 标注端口、电源、地等。所标识的金属层，用该层 TEXT 层标识。如，M6 层金属则选择 M6TEXT 层。 s:拉伸收缩 Shift＋C：把线断开（注意：先选中线，再操作） Shift＋M: merge（同上，先选中线） k：标尺 shift＋k：取消标尺 器件旋转：q－》选 rotate 度数－》Apply 对于已选器件：“M“ 左键 右键旋转 g:格点 鼠标在各格点移动 一般不用 如果取消，则再按一次“g” shift+x: 进入调用器件的下层 shift＋b：返回上层 F3：在选择了操作命令后，按F3 可以显示旋转，宽度调整等被操作器件特性。该键很有用。 Undo 默认为一步。若要增加次数，在ICFB 窗口的OPTIONS 里选择USER PREFERENCES，改变undo 次数。 三．Layout 环境界面常用操作 左边的窗口为“LSW”窗口。 AV:all view NV:no view AS:all select NS:none select （在连线时，可以先选NV，所有层次都看不见，再选中需要连线的层次，则版图上只显示该层，方便连线。 需要修改时，可以选NS,再选择需要修改的层次，方便改动。按右键选择活动的层次。） 下面为各层。可自己修改，添加删除。 常见操作快捷方式已在上文归纳。以下是版图设计过程中一些遇到问题后总结的操作 打散单元：EDIT->HIERARCHY->FLATTEN->FLATTEN PCELLS 完成版图后标端口：CREAT->PINS FROM LABLES DRC 以后找错误：VERITY->MARKERS->FIND S 操作中，先按“s”，再选择需要strentch 的部分，再拉伸。 Shift＋c 操作中，需要先选中需要CUT 的线条。 在做 GUARDRING...
