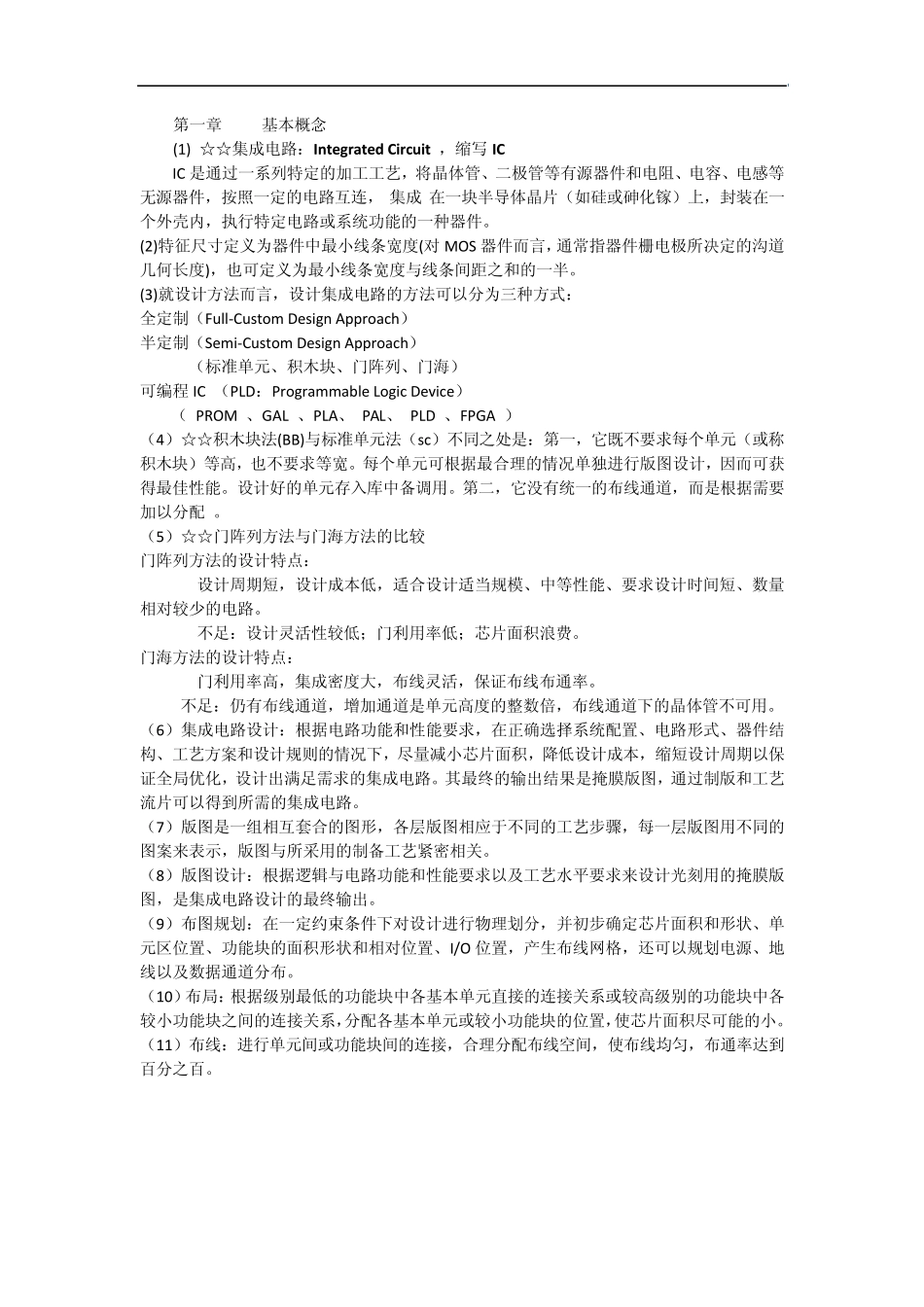

第一章 基本概念 (1) ☆☆集成电路:Integrated Circu it ,缩写 IC IC 是通过一系列特定的加工工艺,将晶体管、二极管等有源器件和电阻、电容、电感等无源器件,按照一定的电路互连,“集成”在一块半导体晶片(如硅或砷化镓)上,封装在一个外壳内,执行特定电路或系统功能的一种器件。 (2)特征尺寸定义为器件中最小线条宽度(对 MOS 器件而言,通常指器件栅电极所决定的沟道几何长度),也可定义为最小线条宽度与线条间距之和的一半。 (3)就设计方法而言,设计集成电路的方法可以分为三种方式: 全定制(Full-Custom Design Approach) 半定制(Semi-Custom Design Approach) (标准单元、积木块、门阵列、门海) 可编程 IC (PLD:Programmable Logic Device) ( PROM 、GAL 、PLA、 PAL、 PLD 、FPGA ) (4)☆☆积木块法(BB)与标准单元法(sc)不同之处是:第一,它既不要求每个单元(或称积木块)等高,也不要求等宽。每个单元可根据最合理的情况单独进行版图设计,因而可获得最佳性能。设计好的单元存入库中备调用。第二,它没有统一的布线通道,而是根据需要加以分配 。 (5)☆☆门阵列方法与门海方法的比较 门阵列方法的设计特点: 设计周期短,设计成本低,适合设计适当规模、中等性能、要求设计时间短、数量相对较少的电路。 不足:设计灵活性较低;门利用率低;芯片面积浪费。 门海方法的设计特点: 门利用率高,集成密度大,布线灵活,保证布线布通率。 不足:仍有布线通道,增加通道是单元高度的整数倍,布线通道下的晶体管不可用。 (6)集成电路设计:根据电路功能和性能要求,在正确选择系统配置、电路形式、器件结构、工艺方案和设计规则的情况下,尽量减小芯片面积,降低设计成本,缩短设计周期以保证全局优化,设计出满足需求的集成电路。其最终的输出结果是掩膜版图,通过制版和工艺流片可以得到所需的集成电路。 (7)版图是一组相互套合的图形,各层版图相应于不同的工艺步骤,每一层版图用不同的图案来表示,版图与所采用的制备工艺紧密相关。 (8)版图设计:根据逻辑与电路功能和性能要求以及工艺水平要求来设计光刻用的掩膜版图,是集成电路设计的最终输出。 (9)布图规划:在一定约束条件下对设计进行物理划分,并初步确定芯片面积和形状、单元区位置、功能块的面积形状和相对位置、I/O 位置,产生布线网格,还可以规划电源、地线以及数据通道分布。 (10)布局...
