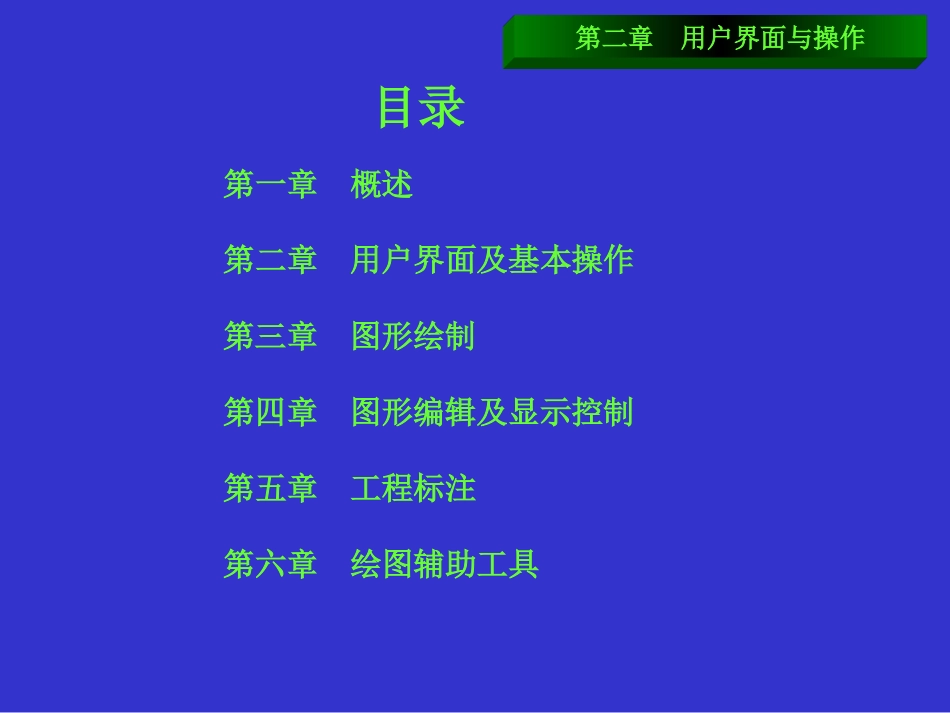

CAXA电子图版应用目录第二章用户界面与操作第一章概述第二章用户界面及基本操作第三章图形绘制第四章图形编辑及显示控制第五章工程标注第六章绘图辅助工具第一章概述一、计算机辅助设计计算机辅助设计（ComputerAidedDesign）即CAD，是20世纪50年代，随着计算机技术的发展，而产生的一门新技术。CAD就是设计人员根据设计构思，在计算机的辅助下建立模型、进行分析计算，在完成设计后输出结果（如图纸、文件等）的过程。第一章概述CAXA电子图板在国内有15万家正版用户，已得到了大面积的推广应用，被现在工程师广泛采用的二维绘图软件，可以作为绘图和设计的平台。以完全中文的Windows人机界面，提供了一套简单、易学的绘图工具，符合工程师设计习惯，而且功能强大、兼容AUTOCAD，是工程师绘图首选正版软件。能辅助您的企业快速的完成各种复杂工程图纸的设计。软件功能在尽量向AUTOCAD的设计习惯靠近同时，也要充分发挥电子图板软件本身的优势。二、CAXA电子图版简介CAXA是一个功能齐全的计算机辅助绘图软件，由北航海尔软件公司开发，它以交互图形方式，对几何模型进行实时构造、编辑的修改。CAXA适用于二维绘图环境，它可以进行零件图设计、装配图设计、平面设计、电器图设计及建筑图纸设计等。以广泛应用于我国各大中型企业及各大专院校。它具有“开放体系结构”，用户可根据需要进行二次开发，以满足不同的需求。1.系统特点①智能设计、操作方便②体系开放、符合标准③参量设计、兼容性好2.运行环境CAXA对硬件要求较低，可运行于任何Windows操作系统下。第一章概述第二章用户界面及基本操作一、界面组成如图所示CAXA用户界面由以下几部分组成。第二章用户界面及操作第一节用户界面标题栏主菜单工具栏坐标系光标立即菜单状态栏工作区二、菜单系统CAXA菜单系统由以下几部分组成：1.主菜单和下拉菜单如图所示为CAXA主菜单、下拉菜单及其级联子菜单。第二章用户界面与操作2.工具栏CAXA工具栏包括：标准工具栏、属性工具栏、常用工具栏和绘图工具栏，如图所示。第二章用户界面与操作标准工具栏绘图工具栏属性工具栏常用工具栏3.立即菜单在一个命令执行过程中往往有多种执行方式，CAXA利用立即菜单，为用户提供了一种直观、简捷地处理命令选项的方式，如图所示。第二章用户界面与操作4.弹出菜单在某些情况下，会出现弹出菜单，可极大地方便用户的操作，如图所示。第二章用户界面与操作三、对话框在执行某些命令时，会出现对话框，用户可进行一些属性设置，选择某些选项，或输入文本等。如图所示。第二章用户界面与操作一、命令的输入CAXA的命令可采用键盘输入和鼠标输入两种方式。1.键盘输入方式一在命令状态下，输入命令后回车。如划直线可输入【line】。方式二在命令状态下，输入简化命令后回车。如划直线可输入【l】。方式三使用快捷键。如【Ctrl+C】。2.鼠标输入方式一从菜单中选择。方式二从工具栏中选择。第二章用户界面及操作第二节命令的输入与执行二、命令的执行方式CAXA中一条命令的执行方式大致有以下几种：①系统接受命令后，直接执行，无需用户干预。如“保存文件”、“退出”等。②弹出对话框，需要用户进行对对话框作出某种响应后，结束命令。③出现操作提示或立即菜单，用户需要根据提示，以人机交互方式，按步骤操作，直到命令结束。第二章用户界面与操作三、命令的中止、重复和取消1.命令的中止在命令执行过程中，按ESC键，可中止命令执行。一般情况下，按鼠标右键或回车键，也可中止当前操作直到退出命令。在一条命令执行过程中，选择菜单或工具按钮，可中止当前命令，输入新的命令。2.命令的重复当执行完一条命令后，系统回到“命令”状态，此时按鼠标右键或回车键，可重复上一条命令。3.取消操作按取消操作按钮，可取消上一步的操作。可取消操作的步数与系统设置有关。4.重复操作重复操作为取消操作的逆操作。第二章用户界面与操作一、命令的输入CAXA中需要输入的数据有点（直线的端点、圆心等）、数值（直线长度、圆半径等）及位移。1.点的输入图形要素大都可通过输入点的位置来确定其大小。例如，画两点线时，会提示“第一点”、“第二点”；画圆时会提示“圆...
