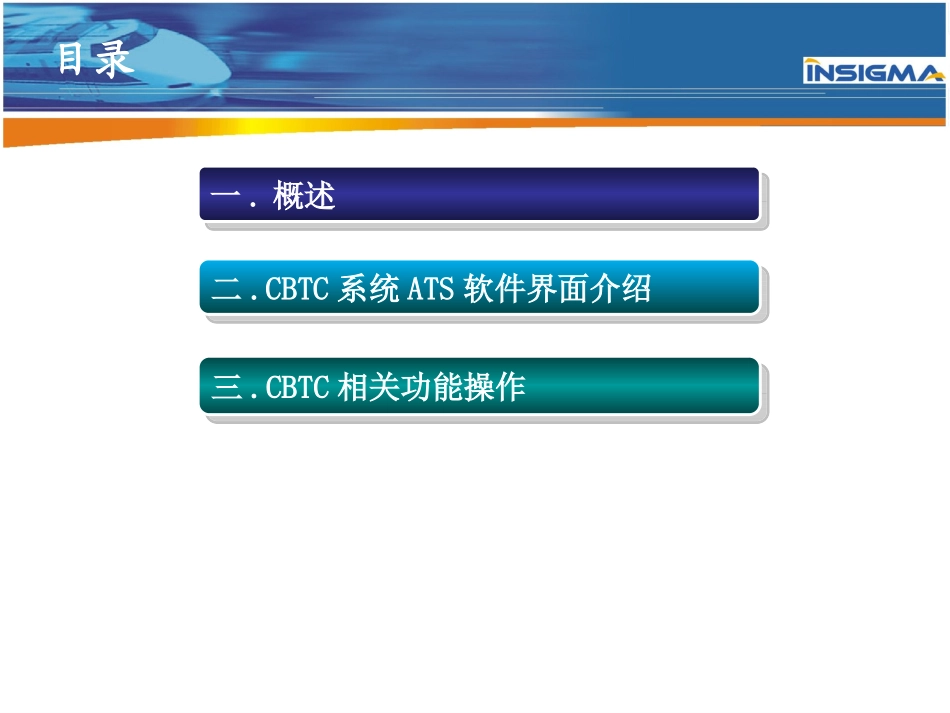

创新成就未来PPowerowerIInnovationnnovationCBTCCBTC模式模式调度（调度（ATSATS）操作培训）操作培训目录三.CBTC相关功能操作三.CBTC相关功能操作一.概述一.概述二.CBTC系统ATS软件界面介绍二.CBTC系统ATS软件界面介绍一、概述一、概述一、概述•本文简述了在CBTC模式下，ATS的界面显示以及相应的操作指南。二、二、CBTCCBTC系统系统ATSATS软件界软件界面介绍面介绍二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍CBTC模式下，ATS界面上部分元素显示和其他模式下有些不同，具体内容包括：CBTC列车接近后的信号机显示：进路未锁闭，信号机逻辑关闭，界面显示;进路锁闭，信号机逻辑关闭，界面显示；直向进路锁闭，信号机逻辑开放，界面显示侧向进路锁闭，信号机逻辑开放，界面显示以上三种情况下室外信号机均显示为灭灯状态；二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍CBTC模式下进路排列方法和IATP模式一致。需要注意的是，在IATP模式下，当列车占用进路内方或保护区段时，进路无法排列。而在CBTC模式下，即使列车占用进路内方或保护区段，进路也可以排列。二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍列车显示：当列车CBTC模式显示为开时，列车正常ATO或者ATP模式下显示,有严重报警时显示（列车为闪烁状态），列车有可缓解的扣车时，显示三、ATS界面介绍站台显示：CBTC列车运行至站台，车门打开时，站台显示为，站台有非默认设置（例如，特殊的站停制动率、跳停等）时，显示；二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍列车实际位置显示：当列车通信正常情况下，实际位置图标显示，通信不正常情况下，显示；因为此时列车已经失去通信，所以列车的实际位置不能以此图标作为参考；临时限速显示：目前此版本临时限速功能暂时不提供使用，但界面已经添加了相关图标，具体包括：区间临时限速包括，，站台临时限速包括；二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍禁止驾驶模式显示及控制：目前的软件版本关于禁止驾驶模式控制暂时不提供使用，但界面已经添加了相关图标二、CBTCCBTC系统系统ATSATS软件界面介绍软件界面介绍MAL移动授权显示：ATS将对CBTC列车显示MAL，下图中的蓝色轨道显示：三、三、CBTCCBTC相关功能及操作相关功能及操作三、CBTC相关功能及操作ATS现有功能（例如，进路排列，时刻表，运行图等）在CBTC模式下，操作方法和IATP模式相同。同时，CBTC模式增加了一些新功能，下面是详细介绍。三、CBTC相关功能及操作ATS相关功能及操作：ATS扣车/发车功能ATS停车/发车功能ATS跳停功能ATS速度控制功能屏蔽门报警信息确认列车完整性报警确认禁止运行模式三、CBTC相关功能及操作ATS相关功能及操作：ATS扣车/发车功能ATS停车/发车功能ATS跳停功能ATS速度控制功能屏蔽门报警信息确认列车完整性报警确认禁止运行模式三、CBTC相关功能及操作ATS扣车/发车功能ATS向调度员提供扣车功能，如果来不及在本站扣车，将在下一站进行扣车。列车一旦被停止，列车打开车门并在车站等待直至ATS调度员提供一个扣车释放请求，扣车操作有两种方式：对一列车进行扣车；对所有列车进行扣车。三.CBTC相关功能及操作对一列车进行扣车点击列车标识，选择右键菜单。从菜单中选择“请求”扣车/放行->扣车发车（对一列车）点击列车标识，选择右键菜单。从菜单中选择“请求”扣车/放行->发车三.CBTC相关功能及操作扣住所有列车扣住所有列车功能允许用户去扣住正线上的所有客车。如果扣住所有列车有效，任何列车在非停靠车站状态下延续前进到下个车站并在其到达后扣住列车。步骤：鼠标右键点击轨道平面图背景菜单->全部扣车释放所有列车功能允许用户去释放车站内由中央ATS扣车功能扣住的所有客车。三、CBTC相关功能及操作ATS相关功能及操作：ATS扣车/发车功能ATS停车/发车功能ATS跳停功能ATS速度控制功能屏蔽门报警信息确认列车完整性报警确认禁止运行模式三、CBTC相关功能及操作ATS停车/发车功能ATS向调度员提供人工即时停车功能，使一列或...
